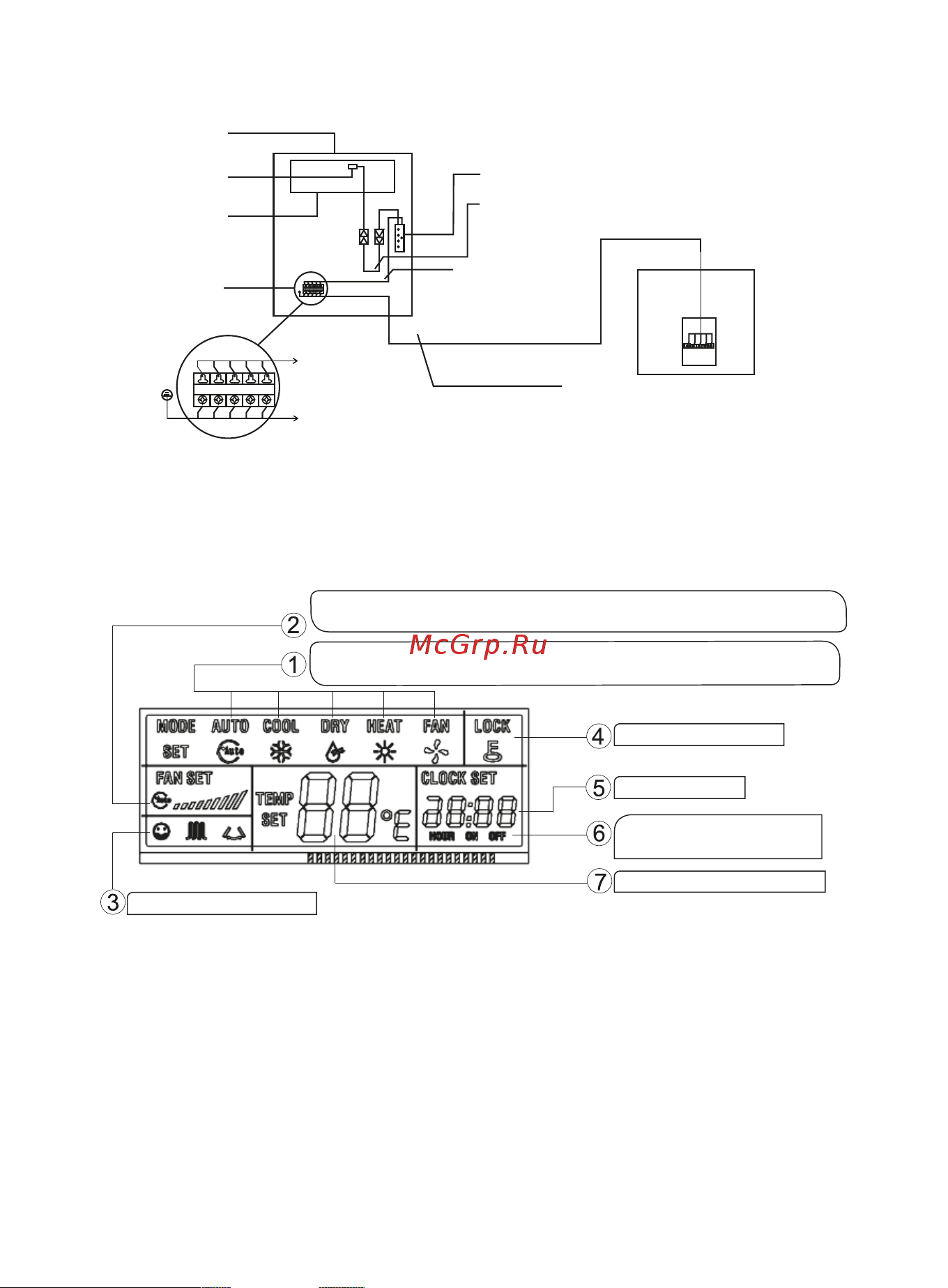

5. ЖК-дисплей проводного пульта управления

Отображаемая на дисплее информация:

Режимы работы (MODE): «AUTO»[Автоматический режим], «COOL» [Охлажде-

ние], «DRY» [Осушение], «HEAT» [Нагрев] или «FAN ONLY» [Только вентилятор].

Скорость вентилятора (FAN): «AUTO»[Автоматический режим], «LOW»

[Низкая скорость], «MED» [Средняя скорость] и «HIGH» [Высокая скорость].

Блокировка (LOCK)

Часы (CLOCK)

Индикатор включения/

выключения (ON/OFF)

Индикатор температуры

Экономичный режим

ПРИМЕЧАНИЕ: Некоторые воздушные кондиционеры не имеют режима MED; в этом случае режим MED

считается как HIGH.

Электрический модуль

управления внутреннего блока

Разъем CN10 электрического

модуля управления

Главная плата

Клеммы для

подключения проводов

Заземление

Подключение клемм

(увеличено)

Задняя сторона проводного

пульта управления

5-жильный

экранированный кабель

Плата приема

сигнала

10-жильный

соединительный

кабель

5-жильный

соединительный

кабель

Приемник

сигнала

К проводному пульту управления

Плата приема сигнала
