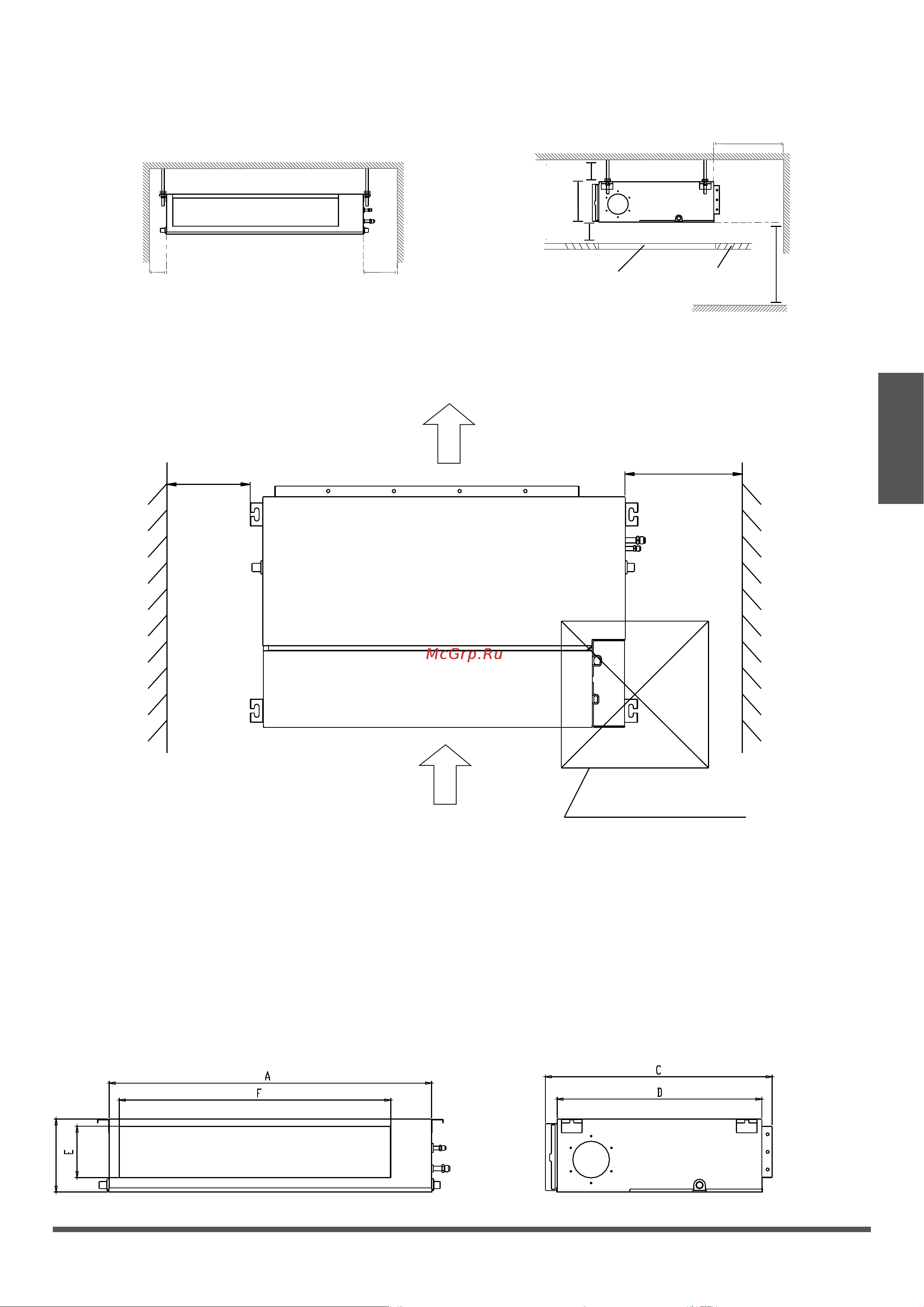

Место для установки

> 10 см

≥ 20 см

Размеры воздуховыпускного отверстия

Пространство для технического обслуживания

Рис. 4.2

Шаг 2. Закрепите внутренний блок

1. Используя следующие рисунки, определите на потолке местоположение четырех отверстий для

болтов. Отметьте места в потолочном перекрытии под отверстия для подвесных крюков.

Прочный и надежный потолок

Левая

сторона

Внутренний блок

Правая

сторона

> 30 см

> 2 см

Доступ для

обслуживания

Подвесной

потолок.

Пол

> 250 см

(При отсутствии

потолка)

Выход воздуха

≥ 30 см

Вход воздуха

Инспекционный люк

60 × 60 см

Монтаж внутреннего

блока
