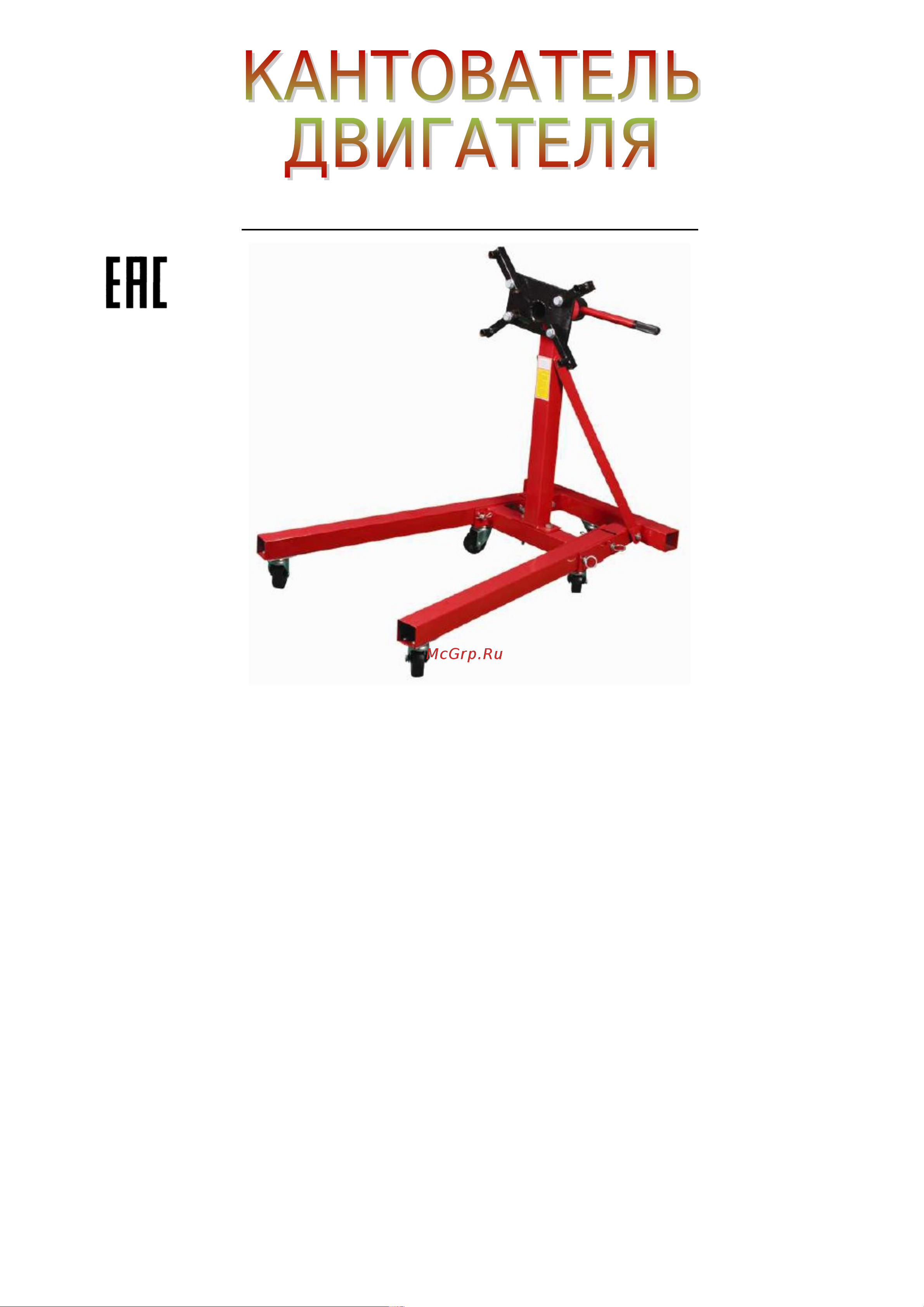

Паспорт (Руководство по эксплуатации)

НАЗНАЧЕНИЕ

Кантователь двигателя – это специализированный стенд с вращающимся блоком и универсальным креплением для

кантования двигателей и коробок передач, призванный облегчить работу мастеру, работающему с двигателем.

Kантователь – это устойчивая конструкция из металла, чаще всего на колесиках. При этом в верхней части

кантователя есть специализированная крестовина, которая позволяет: удобно и надежно зафиксировать двигатель,

поворачивать его на 360 градусов по оси, опускать и поднимать относительно пола. Некоторые кантователи

оснащаются специальными отделами для хранения инструментов и емкостями для слива отработанного масла.

Основная сфера использования кантователей – это профильные мастерские и СТО, занимающиеся ремонтом ДВС.

Специалисты таких заведений просто вынуждены использовать кантователи ввиду удобства – это действительно

ускоряет процесс работы и значительно экономит место в мастерской. Кроме того, двигатели крупных транспортных

средств очень тяжело поворачивать чисто физически, а на кантователе это сделать намного проще.

СБОРКА

1. Прикрепите ролик (19) к передней опоре (11), используя болт (18), пружинную шайбу (20) и шестигранную гайку

(21).

2. Прикрепите колеса (16) по бокам опоры (3), используя прокладку (15) и стопорное кольцо (17).

3. Прикрепите переднюю опору (11) к основанию (2) болтом (12) с пружинной шайбой (13) и гайкой (14).

4. Соедините стойку (1) и основание (2) с опорой (3) болтом (4) с нижней стороны. Болт должен быть ввинчен в

шестигранную гайку, которая приварена внутри основания.

5. Вставьте головку (5) во втулку в верхней части стойки (1), совместите отверстия и зафиксируйте соединение

стопорным штифтом (6).

6. Прикрепите 4 монтажных пальца (7) к головке (5), используя болты (8), шайбы (9) и гайки (10).

7. Вставьте рукоятку (22) в головку (5), прикрепите рукояти (23) к каждой из ее сторон.
