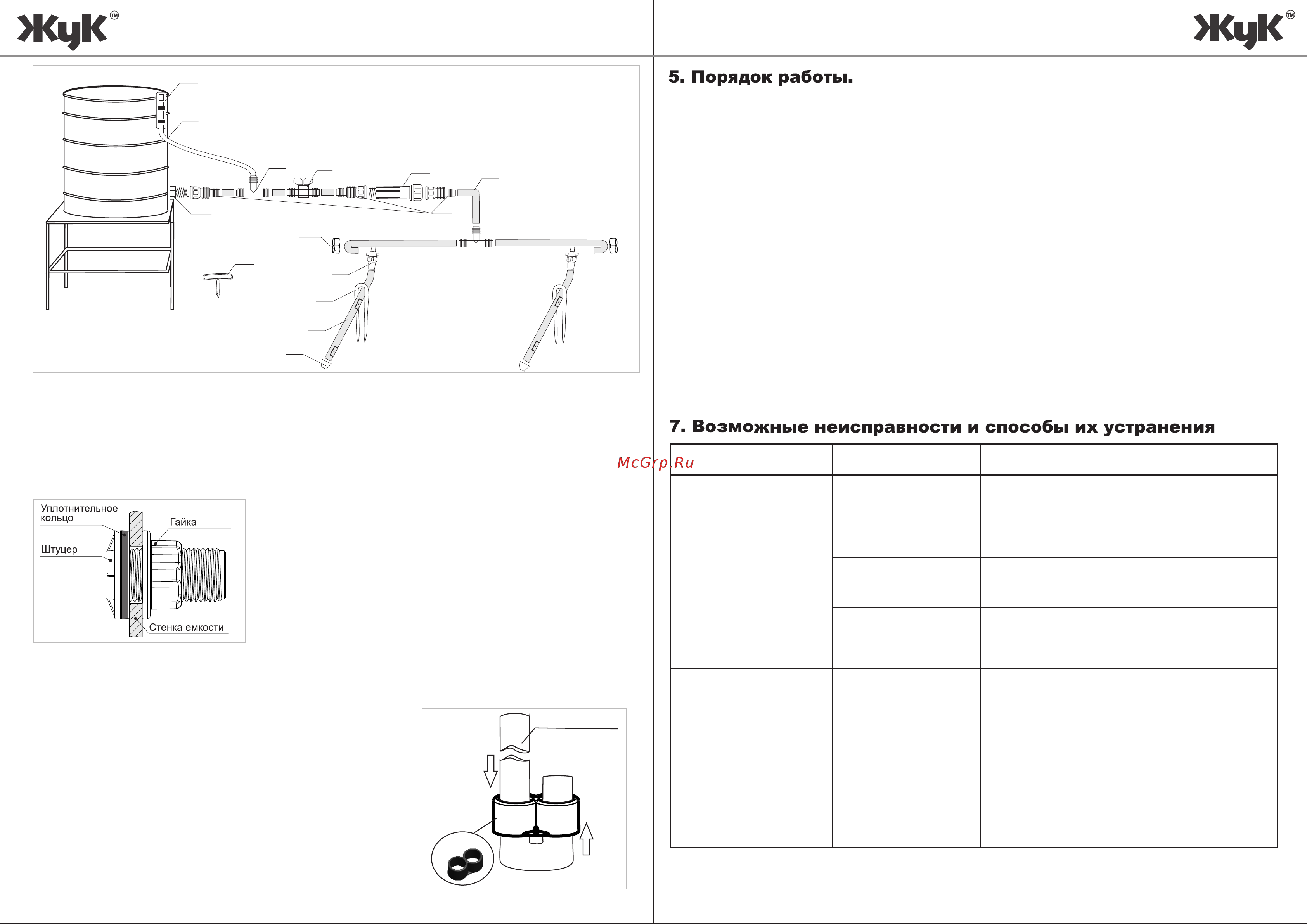

Рис. 1 Принципиальная схема сборки

КАПЕЛЬНЫЙ ПОЛИВ С ЭМИТТЕРНОЙ ЛЕНТОЙ

ВНИМАНИЕ! Для автоматизации системы Вы можете дополнительно приобрести

Таймер для капельного полива ЖУК. С ним растения на Вашем участке будут

получать воду даже в Ваше отсутствие!

Рис. 3

Магистральный шланг

Зажим

6. Хранение и консервирование системы

4. Подготовка к работе

Резервуар с водой

1. Подвес для трубки-уровня

2. Прозрачная трубка уровень

3. Тройник большой для магистрального шланга

4. Кран

5. Фильтр тонкой очистки

6. Магистральный шланг ½“

7. Штуцер для бочки

8. Штуцер ½”

9. Зажим для магистрального шланга

10. Переходный фитинг

11. Прижим

12. Эмиттерная лента

13. Заглушка

14. Шило для магистрального шланга

Размотайте магистральный шланг и эмиттерную

ленту , разложите их на грядки и дайте отлежаться

несколько часов. Установите бочку на высоте не

менее 1 м от поверхности земли. На расстоянии 50-

70 мм от дна емкости (не входит в комплектацию)

просверлите отверстие диаметром 22±1мм.

Отверните и снимите гайку со штуцера. Вставьте

штуцер с уплотнительным кольцом в отверстие в

емкости с внутренней стороны.

Наверните гайку на штуцер и затяните (Рис. 2). Присоедините систему к бочке

согласно схеме (Рис.1). Шилом проколите на магистральном шланге отверстия и

вставьте в них переходные фитинги. Присоедините эмиттерную ленту к

переходным фитингам. ( Для удобства работы

с магистральным шлангом рекомендуется конец

шланга ненадолго опускать в горячую (60-70 град)

воду и, пока шланг не остыл, вставлять штуцеры,

тройники, фитинги и заглушки. Установите стрелки в

землю в прикорневой зоне. Убедитесь, что

разложенные шланги не перегибаются.

На свободный конец магистрального шланга

установите зажим, согласно схеме на Рис.3

Рис. 2

Заполните резервуар водой. Чтобы избежать засорения системы, рекомендуется

накрыть резервуар крышкой, при этом обеспечив приток воздуха в резервуар, иначе

вода перестанет поступать в систему. Откройте кран и отрегулируйте поворотом

крана расход воды в системе. Убедитесь, что из всех эмиттеров поступает вода. Если

вода не поступает, устраните причину согласно п. 7 настоящей инструкции.

П ер и о ди ч ес к и п роч и ща й те фи льт р : от ве рн у в га й к у н а ф и л ьт ре ,

извлеките и промойте фильтрующий элемент.

В конце сезона соберите систему, слейте всю воду из резервуара и шлангов,

по возможности продуйте систему.

ВНИМАНИЕ! При зимнем хранении системы не допускайте перегиба магистрального

шланга и эмиттерной ленты во избежание повреждений в местах перегиба.

Хранить комплект необходимо в сухом помещении при температуре не менее 3°С

Обратите внимание: чтобы использовать систему в следующем сезоне,

рекомендуется ежегодно высаживать растения по одинаковой схеме. Для изменения

схемы посадки или расширения площади полива можно дополнительно приобрести

расширительный комплект и магистральный шланг для капельного полива “ЖУК” с

эмиттерной лентой.

Неисправность

Причина

Способ устранения

Вода не поступает

ко всем растениям

Нет давления в

системе

Проверьте:

- заполнен ли резервуар,

- открыт ли кран,

- герметичны ли соединения.

Засорился фильтр

тонкой очистки

Открутите гайку на фильтре, извлеките

и промойте фильтрующий элемент

Воздушная пробка

в шланге

Устраните воздушную пробку. Для

этого снимите зажим, заполните

систему водой, удалив воздух.

Вода не поступает к

одной ветви

эмиттерной ленты

Засорился

переходный

фитинг

Прочистите переходный фитинг

Вода не поступает

из одного из

эмиттеров

Засорился

эмиттер

Необходимо вырезать кусок ленты с

неисправным эмиттером и соединить

куски ленты ремонтным фитингом

(входит в расширительный комплект

для капельного полива с эмиттерной

лентой ”ЖУК”)
