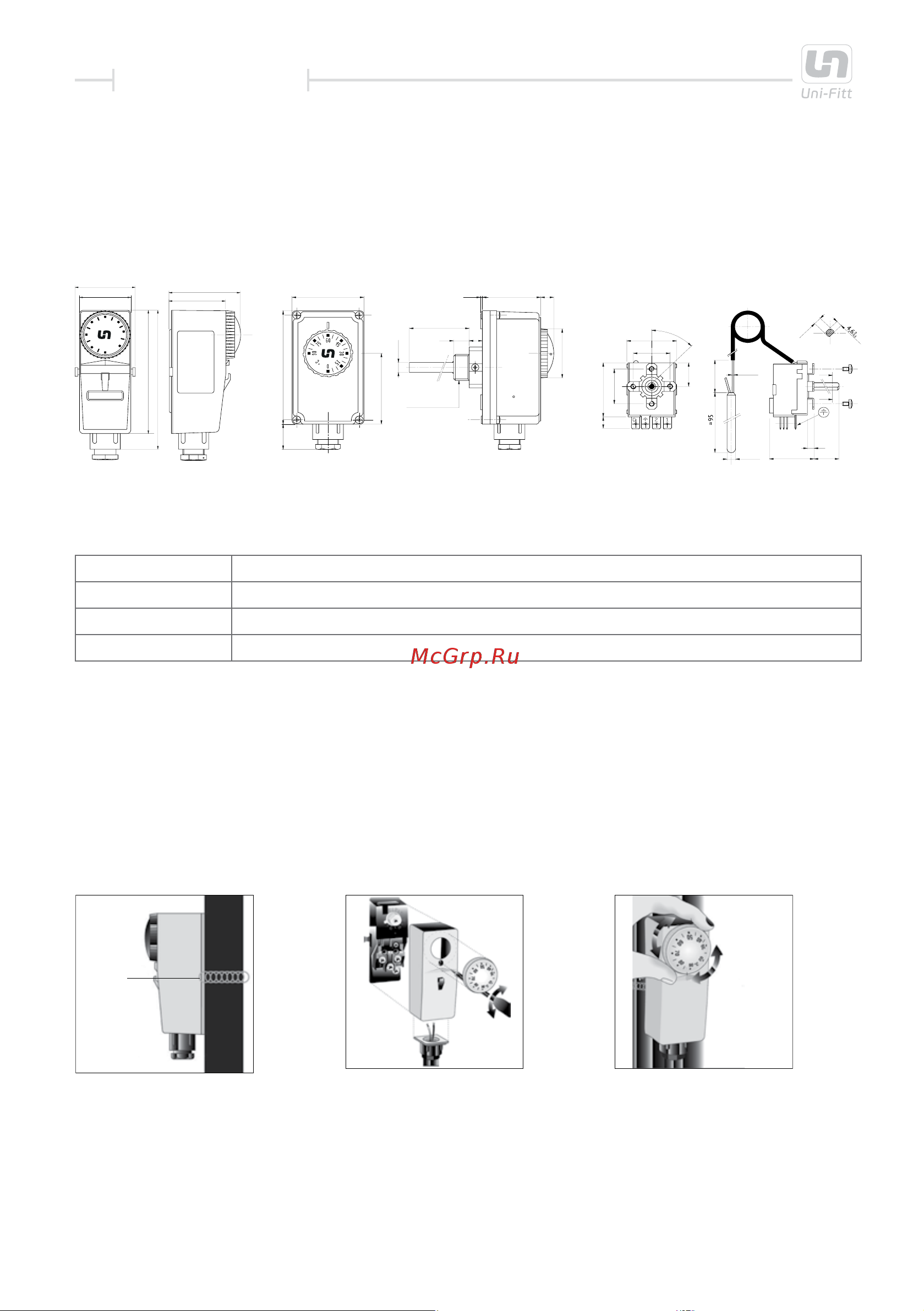

ТЕХНИЧЕСКИЙ ПАСПОРТ

1. Корпус термостата

2. Метка

3. Ручка настройки температуры

4. Кронштейн пружины

5. Выносной датчик температуры на капиллярной трубке

3. Номенклатура

Артикул Наименование

337I2900 Термостат накладной, 20-90 C, модель BRC

338I0910 Термостат погружной, 0-90 C, гильза 100 мм, модель ТС2

339I0915 Термостат капиллярный, 0-90 С, 1500 мм, модель TR2

4. Указанияпомонтажу

Все соединения должны быть надежно закреплены. Монтаж должен проводиться обученным

персоналом, допущенным к выполнению данного вида работ, согласно действующего законо

дательства и ознакомленным с настоящим паспортом. К термостатам подключаются управля-

емые устройства с параметрами, не превышающими значения, указанные в разделе 2.

4.1. Монтаж 337I2900

°C

112

91,5

97,0

1012



8,0

1/2 NPT

1,3 44,5 10

A-A

28 ± 0,3

43,511



6,5 34 19 ± 1



1,25



6 h9

337I2900

338I0910 338I0910

1. Зафиксируйте термостат на трубе при помощи специальной пружины (A)

2. Снимите ручку настройки температуры и ослабьте фиксирующий винт. Снимите перед

нею крышку. Проведите провода питания в имеющемся направляющем устройстве и

подсоедините их к клеммам термостата согласно электрической схеме (см. п. 5). Снова

установите переднюю крышку при помощи винта и зафиксируйте ручку регулировки.
