7. Повесить крепления-спайдер «Х-образные» Поз.9 (рис 8) на трубу 40х20

стоек Поз.2 с помощью болтов и гаек Поз.14. КРЕПЛЕНИЯ НЕ

ЗАТЯГИВАТЬ.

8. Собрать каркас без торцов с помощью стяжек Поз.4, нижнего основания

Поз.6 и стоек Поз.2 (рис 8) КРЕПЛЕНИЯ ЗАТЯНУТЬ.

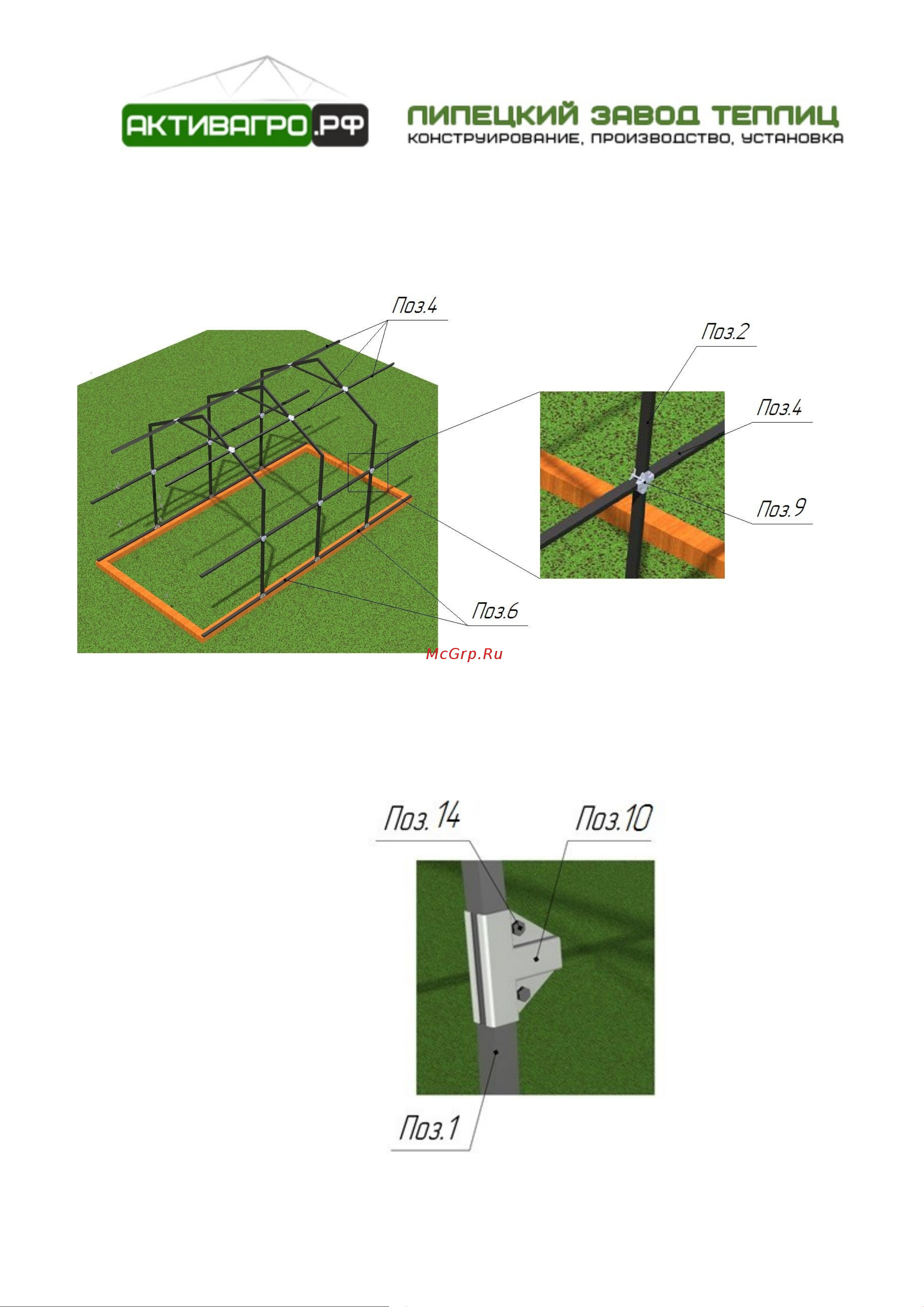

Рис.8 Сборка внутреннего каркаса

9. Закрепить на торец с дверью Поз.1 крепление-спайдер «Т-образный»

Поз.10 с помощью болтов и гаек Поз.14. НЕ ЗАТЯГИВАТЬ (рис.9).

Рис.9 Монтаж крепления-спайдер «Т-образного»
