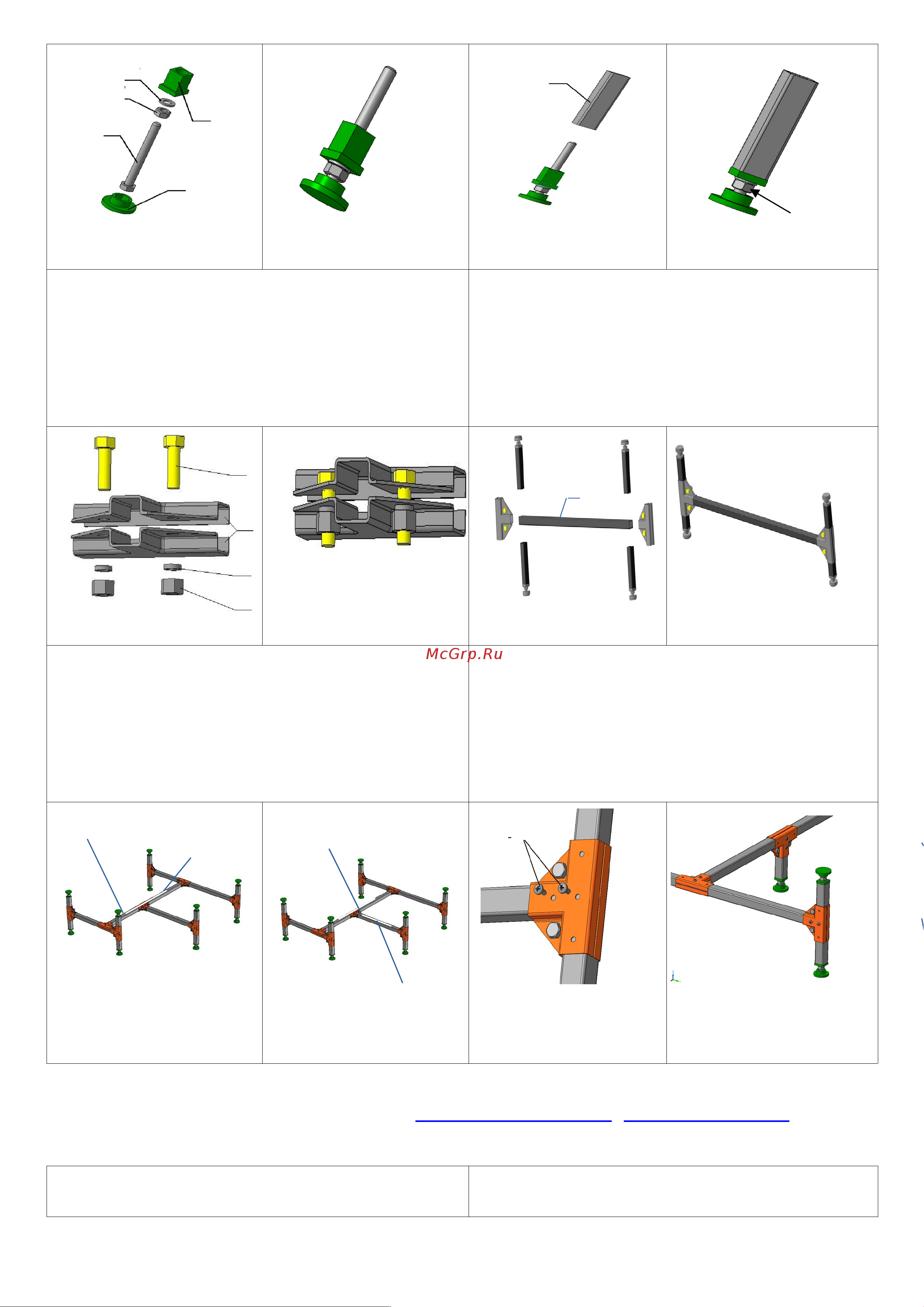

Рис. 1

Рис.2

Рис.3

Рис.4

Сборка краб-системы (8 шт.)

Сборка опор душевого поддона:

-из четырех опорных стоек, трубы (2) и

двух краб-систем (1шт),

-из четырех опорных стоек, трубы (3) и

двух краб-систем (1шт),

-из двух опорных стоек, трубы (3) и

одной краб-системы (1шт).

Рис.5

Рис.6

Рис.7

Рис.8

Сборка каркаса душевого поддона

полукруглого КДПП из опор душевого

поддона, трубы (2) и трех краб-систем.

Сверху на трубы (2) и (3) приклеить

прокладки(14) (2шт). Отрегулировать

расположение труб, приложив поддон

на каркас.

Окончательная фиксация собранного

каркаса душевого поддона шурупами-

саморезами (5). Фиксацию

производить с одной стороны, по

2 шурупа-самореза на каждую краб-

систему.

Рис.9

Рис.10

Рис.11 Рис.12

Удмуртия, 426065, г. Ижевск, Автозаводская 7

ООО «Русская электротехническая компания»

+7 (3412) 245-333, 245-446 rusak18@okbnp.ru, www.rusak18.ru

СБОРКА

При сборке каркаса использовать перчатки с латексным покрытием.

Сборка регулируемой опоры (10 шт.) Сборка опорной стойки с

регулируемыми опорами (10 шт.)

Довернуть 90
