7
6
№

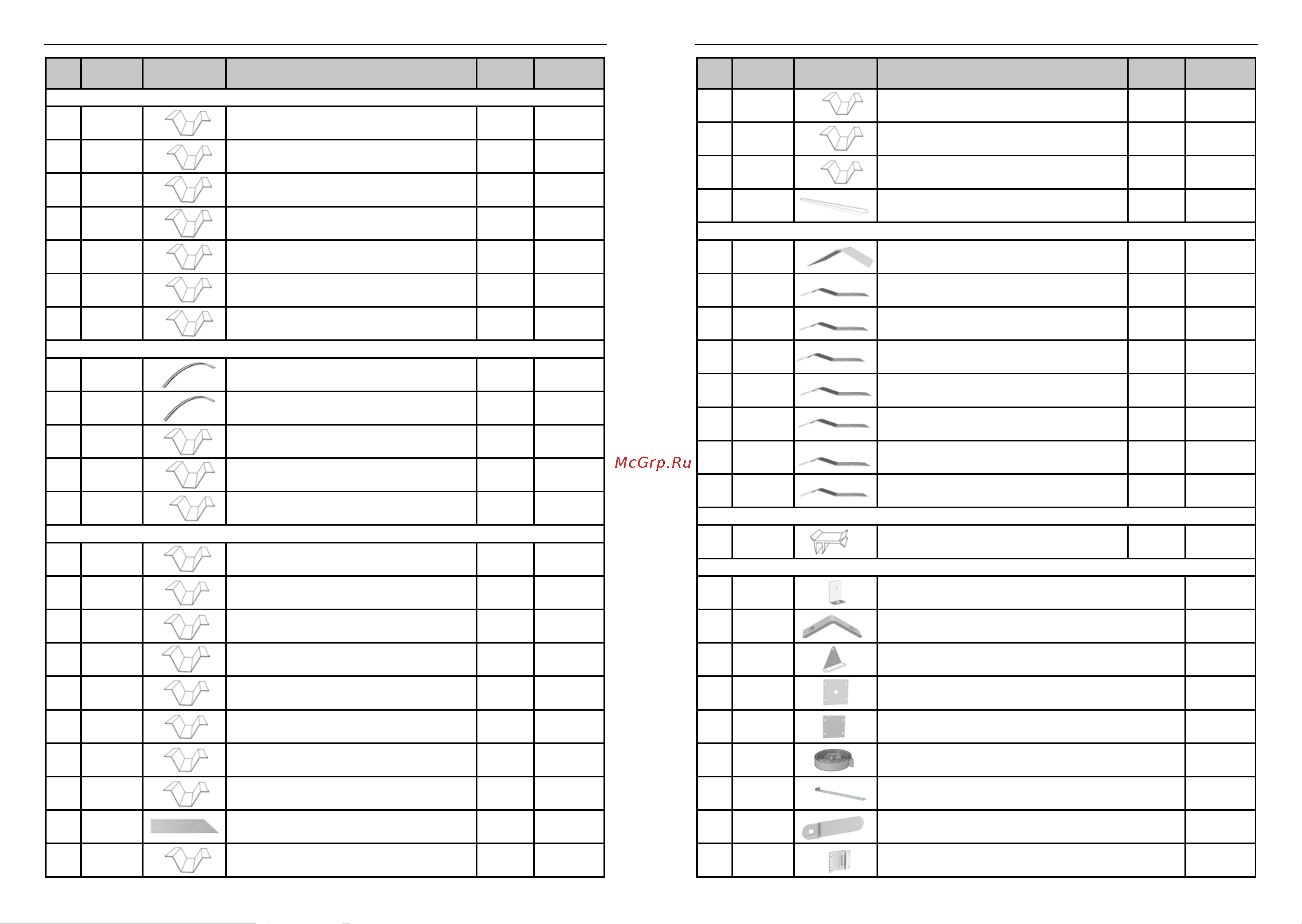

маркировка
marking
вид
view
наименование
denomination
длина, м
length, m
кол-во, шт.
q-ty, pcs
1 ПАКЕТ/1 PACKAGE
1
2
Прогон
Balk
0.96 20
2
14
Диагональ двери малая
Small door diagonal
0.9 4
3
15
Диагональ двери большая
Large door diagonal
0.97 4
4
19
Горизонталь форточки
Window horizontal element
0.67 4
5
20
Вертикаль форточки
Window vertical element
0.31 2
6
20-1
Вертикаль форточки под петли
Window vertical element for hinges
0.31 2
7
22
Диагональ форточки
Window diagonal
0.68 2
2 ПАКЕТ/2 PACKAGE
8
4Н
Дуга нижняя
Bottom arc
1.5 6
9
4В
Дуга верхняя
Upper arch
1.5 6
10
8
Стойка проёма верхняя
Upper door opening stand
1.5 4
11
12
Вертикаль двери
Door vertical element
1.49 2
12
12-1
Вертикаль двери под петли
Door vertical element for hinges
1.49 2
3 ПАКЕТ/3 PACKAGE
13
1
Стойка
Stand
0.35 10
14
3
Опора
Support
0.2 10
15
5
Стяжка торцевая верхняя 3 м
Butt end upper strainer 2.6 м
1.22
1.28
2
16
6
Стяжка торцевая нижняя 3 м
Butt end lower strainer 2.6 м
0.82
2
6
17
6-1
Стяжка торцевая нижняя 3 м
Butt end lower strainer 2.6 м
1.02
4
-
18
7
Стойка дверного проёма нижняя
Bottom door opening stand
0.47 4
19
9
Стяжка горизонтальная 3 м
Horizontal strainer 2.6 м
1.27
1.20
1
20
10
Боковой подкос
Side brace
1.06 4
21
24
Полоса
Strip
0.3 4
22
11
Распорка подкоса
Brace spreader
0.25 2
КОМПЛЕКТАЦИЯ БАЗА/ STANDARD SUPPLY SET
№
маркировка
marking
вид
view
наименование
denomination
длина, м
length, m
кол-во, шт.
q-ty, pcs
23
13
Горизонталь двери
Door horizontal part
0.67 6
24
18
Укос жёсткости
Reinforcement nogging piece
0.25 2
25
21
Стяжка средняя 3 м
Middle strainer 2.6 м
0.86
0.72
4
26
-
Усилитель торцевой 3 м
End ampflifier 2.6 м
0.74
0.81
4
4 ПАКЕТ/4 PACKAGE
27
-
Коньковый профиль
Ridge cover plate
1.14 2
28
УР1
Окантовка для двери
Door lining
0.78 2
29
УР2
Окантовка для двери
Door lining
0.73 2
30
УР3
Окантовка для двери
Door lining
0.73 2
31
УР4
Окантовка для двери
Door lining
0.78 2
32
УР5
Окантовка для форточки
Window lining
0.82 4
33
УР6
Окантовка для форточки
Window lining
0.37 2
34
УР7
Окантовка для форточки
Window lining
0.37 2
5 ПАКЕТ/5 PACKAGE
35
-
Уплотнитель торцевой
Butt end strip
12 1
6 ПАКЕТ/6 PACKAGE
36
-
Уголок
Angle
8
37
-
Уголок дуг
Ridge cover plate
3
38
-
Кронштейн
Bracket
12
39
-
Пластина
Plate
4
40
-
Пластина
Plate
16
41
-
Бандаж верхний ленточный
Top metal fastening band
3
42
-
Бандаж нижний ленточный
Bottom metal fastening band
6
43
-
Защёлка
Latch
4
44
-
Петля
Hinge
8
Технический паспорт «Дачная Стрелка»/ Technical certificate «Dachnaya Strelka»Технический паспорт «Дачная Стрелка»/ Technical certificate «Dachnaya Strelka»
