9
8

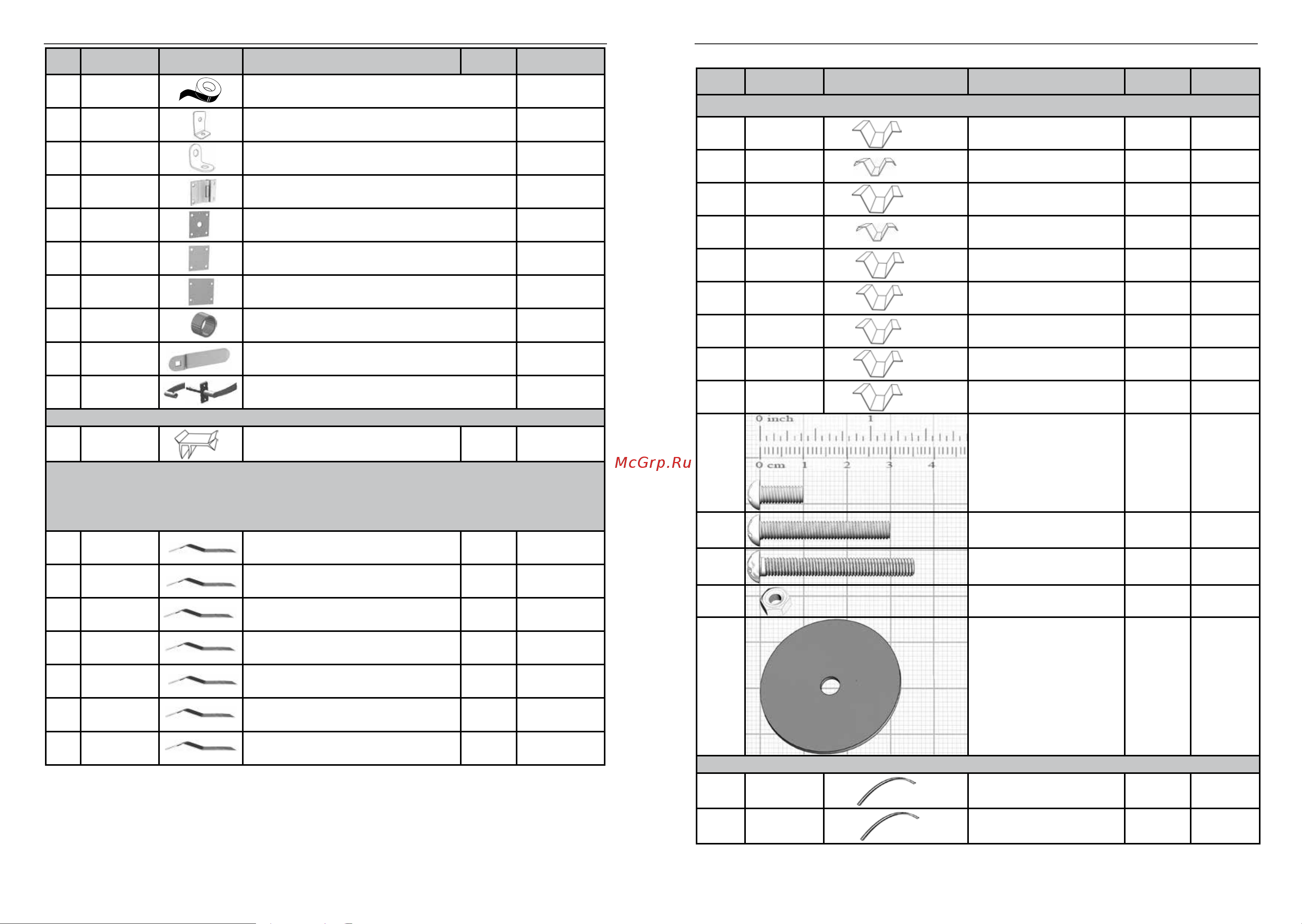

Технический паспорт «Дачная Трёшка»/ Technical certificate «Dachnaya Tryoshka»Технический паспорт «Дачная Трёшка»/ Technical certificate «Dachnaya Tryoshka»
№
маркировка
marking
вид
view
наименование
denomination
длина, м
length, m
кол-во, шт.
q-ty, pcs
1 пакет/1 package
1
1
Стойка
Stand
0.92
4
2
2
Прогон
Balk
0.96 8
3
2В
Прогон верхний
Top balk
0.96 6
4
3
Опора
Support
0.14 4
5
17
Стяжка верхняя
Upper strainer
1.4 2
6
18
Подкос верхний
Upper brace
1.1 4
7
19
Подкос нижний
Bottom brace
0.99 4
8
20
Раскос
Brace
0.34 4
9
21
Укос
Reinforcement
0.35 4
10
Винт М4х10
M4x10 screw 164
11
Винт М4х30
M4x30 screw
8
12
Винт М4х35
M4x35 screw
14
13
Гайка М4
M4 nut
186
14
Шайба 32х4
32х4 washer
22
2 пакет/2 package
15
4В
Дуга верхняя
Upper arch
1.62
2
16
4Н
Дуга нижняя
Bottom arc
1.62 4
КОМПЛЕКТАЦИЯ ВСТАВКА/ EXTENSION INSERT KIT
№
маркировка
marking
вид
view
наименование
denomination
длина, м
length, m
кол-во, шт.
q-ty, pcs
43
-
Скотч
Adhesive tape
1
44
-
Кронштейн
Bracket
8
45
-
Кронштейн для крючка
Bracket for the hook
8
46
-
Петля для двери и форточки
Loops for doors and windows
8
47
-
Пластина
Plate
4
48
-
Пластина
Plate
8
49
-
Пластина
Plate
8
50
-
Втулка на ручку
Handle bushing
8
51
-
Защёлка
Latch
4
52
-
Ручка набор
Handle kit
4
5 пакет/5 package
53
-
Уплотнитель торцевой
Butt end strip
6 2
6 пакет/6 package
В комплектацию 6 пакет не входит, он приобретается отдельно по заявке покупателя. Информацию
по установке см. на стр.38-40.
6 package is not included in complectation, it is supplied following the customer’s request. Information
about installing are on pages 38-40.
54
УT1
Окантовка для двери
Door lining
0.61 2
55
УT2
Окантовка для двери
Door lining
0.59 2
56
УT3
Окантовка для двери
Door lining
0.59 2
57
УT4
Окантовка для двери
Door lining
0.61 2
58
УT5
Окантовка для форточки
Window lining
0.74 4
59
УT6
Окантовка для форточки
Window lining
0.67 2
60
УT7
Окантовка для форточки
Window lining
0.67 2
