SNR-SNMP-CARD-801

Инструкция по быстрой установке

Режим DO. В этом режиме порты DIO1 и DIO2 имеют напряжение до

5В и рабочий ток до 200 мА. Это позволяют передавать дискретное

состояние «сухого контакта» или управлять внешними нагрузками, такими

как розетки SNR-SMART, реле и контакторы. Максимальная нагрузка,

подключённая напрямую в порт - 200мА. Для примера реле в SMART-DIN-B

потребляет 70мА. Пример подключения показан на рисунке 13:

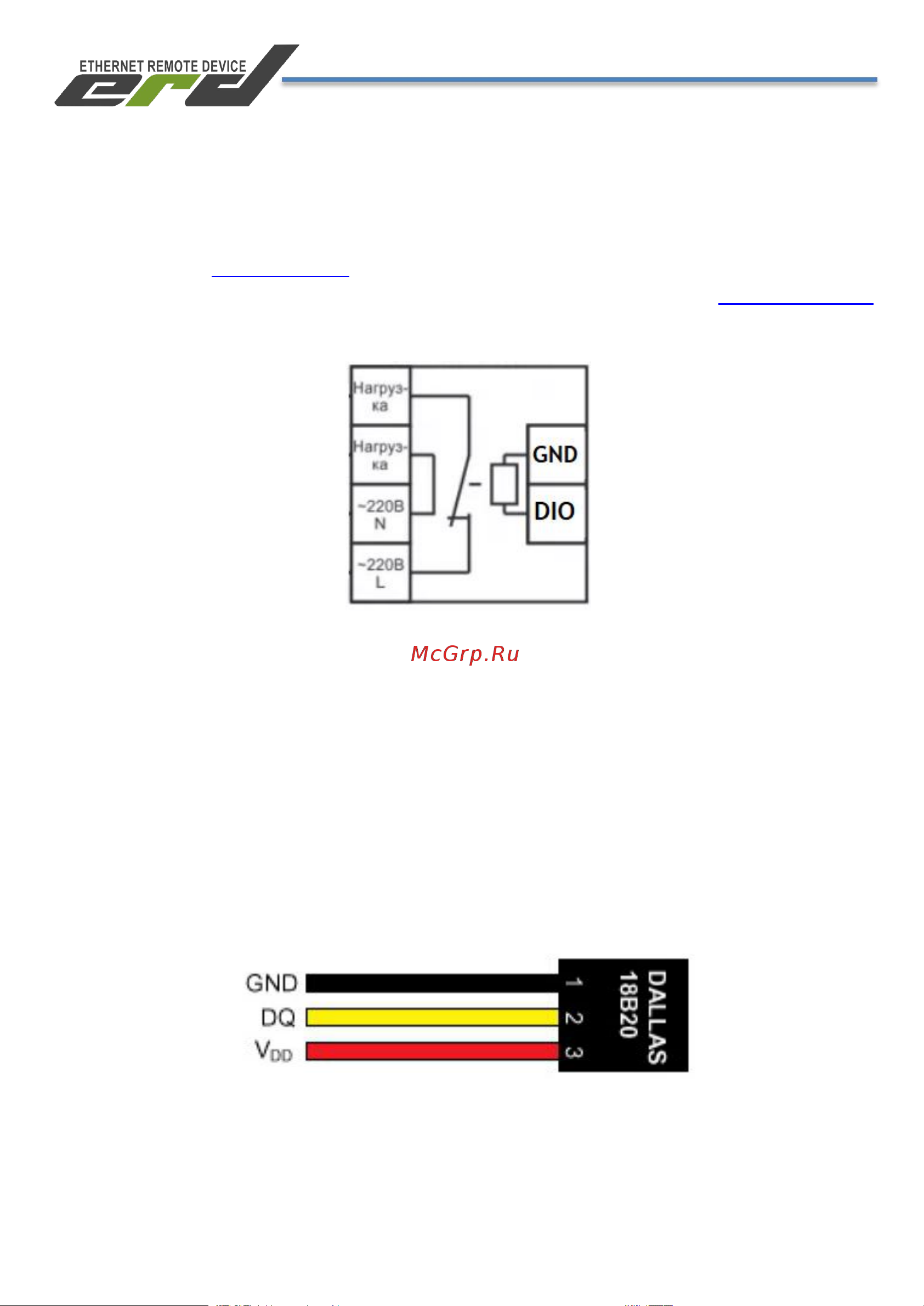

Рисунок 13 - Управление внешним реле при помощи DIO в режиме «выхода»

Подключение датчиков температуры SNR-DTS-2

Каждый датчик подключается контактами определённых цветов к

соответствующим контактам устройства (Рисунок 14):

• черный и красный (GND и VDD – «1» и «3») к контакту 2,

6-тиконтактного разъёма

• жёлтый (DQ – «2») к контакту 1, 6-тиконтактного разъёма

Рисунок 14 – Контакты датчика Dallas 18B20
