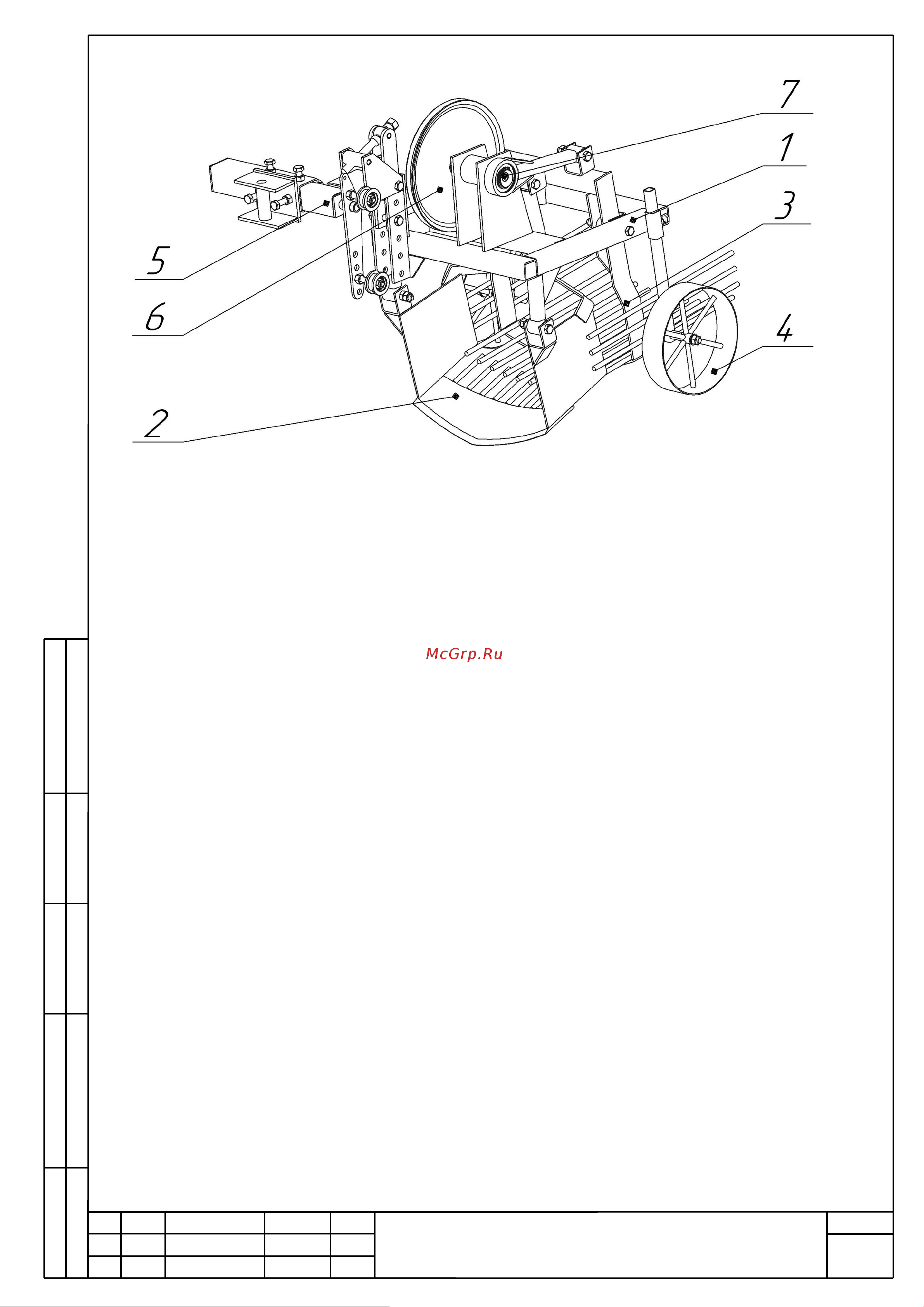

1–сварная рама; 2–подвижный нож; 3–вибрационное сито; 4–колесо опорное;

5–сцепное устройство; 6–шкив привода; 7– маятник.

Рисунок 1 – Общий вид картофелекопателя

4.4 Картофелекопатель вибрационный состоит из сварной рамы (1), на

которой крепится подвижный нож (2), вибрационное сито (3), опорные колеса на

стойках (4), жесткое сцепное устройство (5), шкив привода (6) и маятник (7).

На раме расположен привод картофелекопателя, который посредством шкива

привода (6) и маятника (7) передает поступательные движения на подвижный нож

(2) и вибрационное сито (3), натяжение ремня производится натяжителем

расположнным на сцепном устройстве (5).

На боковых частях рамы установлены два опорных колеса на стойках (4).

Подрезаемый ножом пласт грядки поступает на вибрационное сито (3)

картофелекопателя. На вибрационном сите пласт подвергается крошению и

просеиванию между прутками за счет возвратно-поступательных движений сита.

Не просеявшиеся комки почвы (диаметр более 25мм), клубни картофеля и ботва

выбрасывается на поверхность поля по следу мотоблока. Регулировка глубины

хода ножа производится при помощи опорных колес на стойках (4). При слишком

большом заглублении ножа увеличивается тяговое сопротивление, снижается

производительность картофелекопателя, увеличивается расход топлива мотоблока.

Во избежание самовыглубления и повышенного повреждения клубней при работе

на легких почвах, поступательная скорость мотоблока с картофелекопателем

должна быть увеличена.

Агрегатирование картофелекопателя с мотоблоком происходит посредством

одноточечного сцепного устройства (5).

4.5 Основные технические и технологические характеристики

картофелекопателя, характеристики агрегатирования приведены в таблице 2

настоящего Паспорта.
