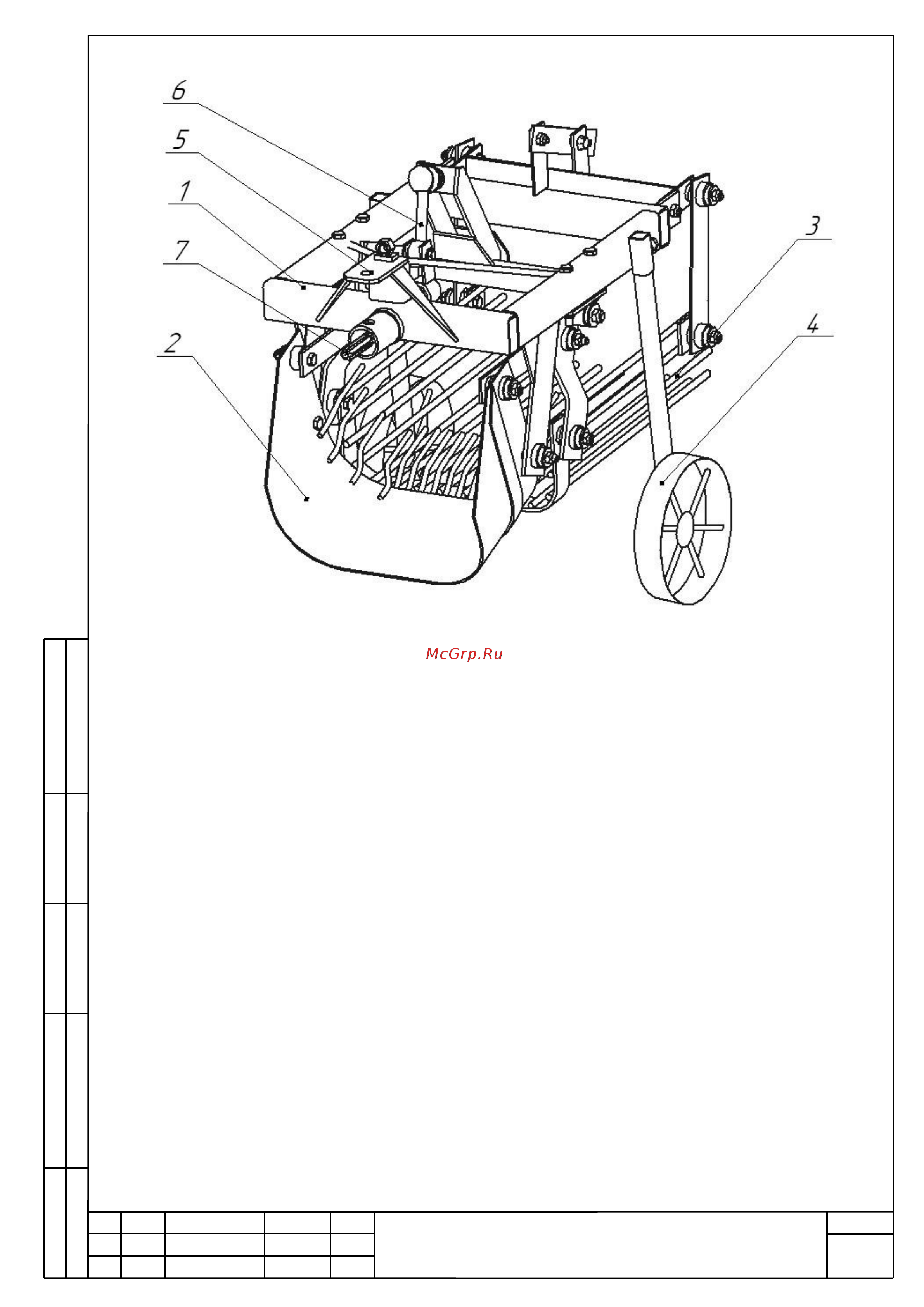

1–сварная рама; 2–подвижный нож; 3–вибрационное сито; 4–колесо опорное;

5–сцепное устройство; 6–кривошип с шатуном; 7–вал привода.

Рисунок 1 – Общий вид картофелекопателя

4.4 Картофелекопатель вибрационный состоит из сварной рамы (1), на

которой крепится подвижный нож (2), вибрационное сито (3), опорные колеса на

стойках (4), жесткое сцепное устройство (5), кривошип с шатуном (6) и вал

привода (7).

В передней части рамы расположен вал привода (7), который посредством

кривошипа с шатуном (6) передает поступательные движения на подвижный нож

(2) и вибрационное сито (3).

На боковых частях рамы установлены два опорных колеса на стойках (4).

Подрезаемый ножом пласт грядки поступает на вибрационное сито (3)

картофелекопателя. На вибрационном сите пласт подвергается крошению и

просеиванию между прутками за счет возвратно-поступательных движений сита.

Не просеявшиеся комки почвы (диаметр более 25мм), клубни картофеля и ботва

выбрасывается на поверхность поля по следу мотоблока. Регулировка глубины

хода ножа производится при помощи опорных колес на стойках (4). При слишком

большом заглублении ножа увеличивается тяговое сопротивление, снижается

производительность картофелекопателя, увеличивается расход топлива мотоблока.

Во избежание самовыглубления и повышенного повреждения клубней при работе
