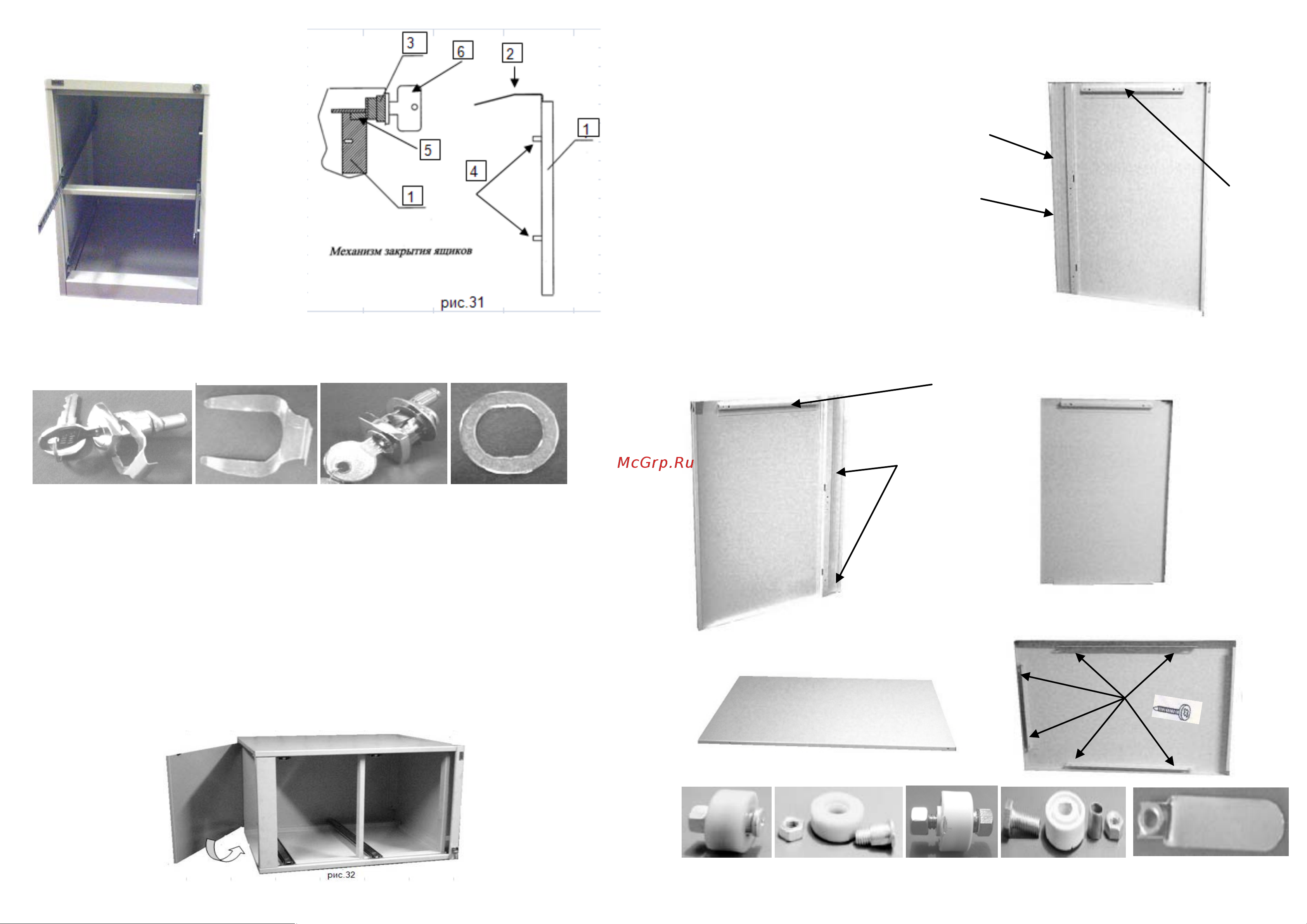

1. Запорная планка 4. Штырьки запорного механизма

Рис.30 2. Запорный рычаг 5. Эксцентрик

3. Замок 6. Ключ

рис. 31 (а) рис. 31 (б)

На крыше картотеки (рис. 18) приварены три уголка (поз. 4 рис.18) для крепления

крышки к швеллерам боковых стенок (поз. 1 и поз. 2; рис. 14, 15) и задней стенке

картотеки (поз. 3 рис. 16). Крышу надеть на каркас и закрепить шестью саморезами 4х15

см. рис. 30. В технологическое отверстие крыши вставить замок (поз. 3) см. рис. 31 таким

образом, чтобы эксцентрик замка (поз. 5, рис.31) встал под запорный рычаг (поз. 2)

запорной планки (поз. 1) см. рис. 31. Замок закрепить запорной скобой (рис. 31а). Замок

закрепить запорной скобой (рис. 31а) или кольцом (см. рис. 31б) в зависимости от

комплекта поставки.

При повороте ключа (поз.6) – слева на право, эксцентрик замка должен приподнимать

запорную планку. Направляющие (рис. 23) своими зацепами, находящимися на

внутренней стороне, вставить до упора в отверстии (поз. 5 рис. 29), находящиеся на

швеллерах боковых стенок и рамке см. рис. 30.

Сборка картотеки

Сборка картотеки осуществляется на ровной поверхности, чтобы при затяжке саморезов

соблюсти прямоугольную геометрию картотеки.

Перечень деталей Швеллер правой

боковой стенки

Каркас картотеки.

Боковая стенка правая рис. 14 Кронштейн

Боковая стенка левая рис. 15

для ролика поз. 1

Задняя стенка картотеки рис. 16

Дно картотеки рис. 17

Крышка рис. 18

Ролик рис. 19 (вариант – а и вариант – б)

Специальный ключ 19 (в)

Рамка рис. 20

Запорная планка рис. 21

Кронштейн для направляющих рис. 22 (лев. и прав.)

Направляющие рис. 23

поз. 2 поз. 3

Швеллер левой

боковой стенки

Кронштейн

для ролика

рис. 15 рис. 16

рис. 17

рис. 18

Ролик вариант (а) Ролик вариант (а) Спец. ключ (б)

рис.19 рис. 19 (в)
