WARM AUROS 23

6 Общая схема и основные

элементы котла

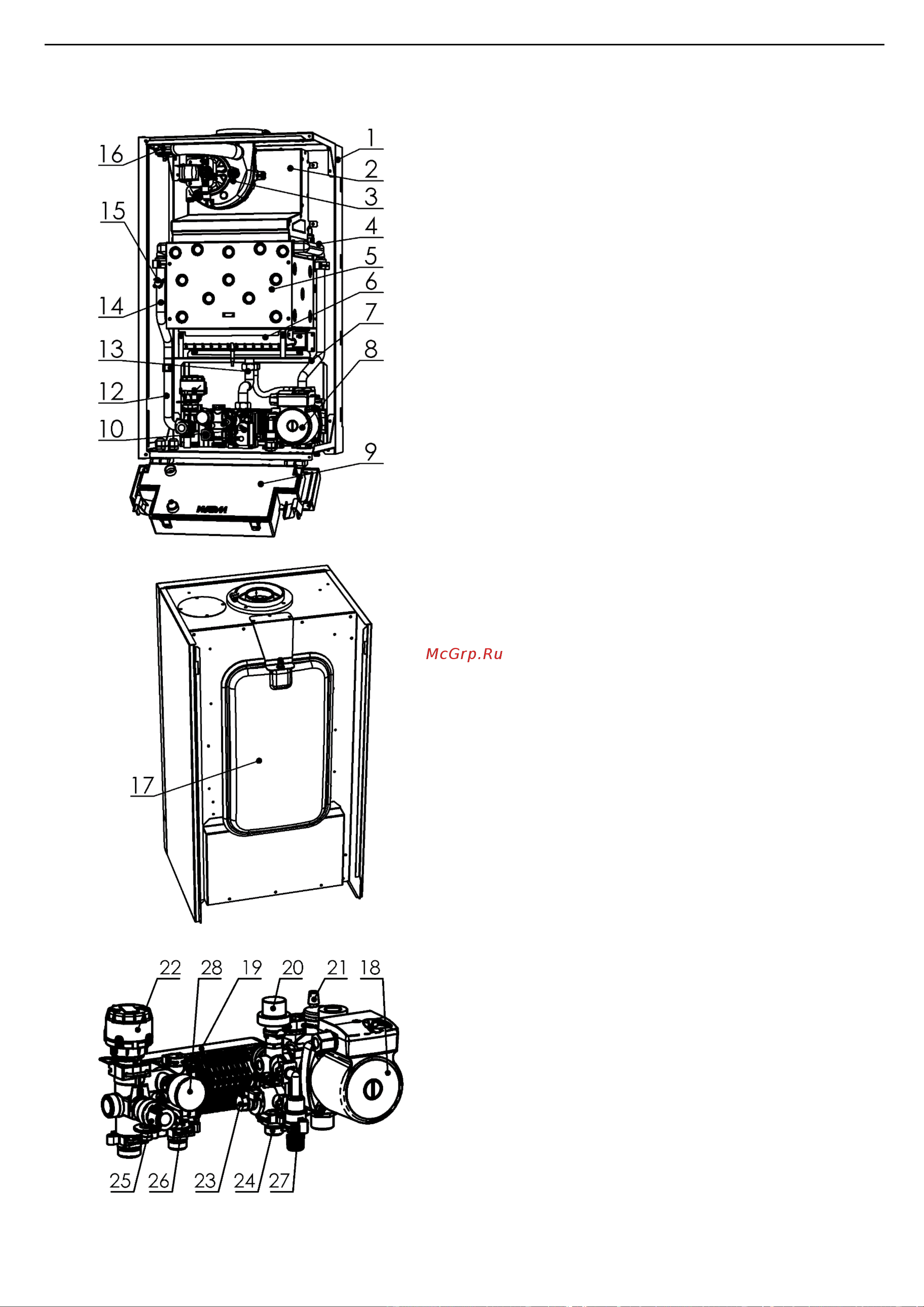

Рис. 10. Общая схема и основные элементы котла

1. Каркас

2. Газоотводящее устройство

3. Венилятор

4. Теплообменник

5. Камера сгорания

6. Горелка

7. Труба правая

8. Гидрогруппа

9. Блок управления

10. Регулятор подачи газа

11. Манометр (не во всех модификациях)

12. Датчик температуры отопления

13. Труба газовая

14. Труба левая

15. Термостат безопасности

16. Прессостат

17. Расширительный бак

18. Насос циркуляционный

19. Вторичный теплообменник (для 2-х

контурного котла), заглушка (для 1-контурного

котла)

20. Датчик давления (в системе отопления)

21. Воздухоотводчик

22. 3-ходовой клапан

23. Датчик протока ГВС (для 2-х контурного

котла)

24. Фильт ГВС (для 2-х контурного котла)

25. Предохранительный клапан

26. Датчик температуры ГВС (для 2-х контурного

котла)

27. Кран подпитки (для 2-х контурного котла)

28. Манометр
