WARM AUROS 14
2) Проведите кабель от котла в место установки
датчика бойлера. Не допускается
прокладывать кабель датчика вдоль силовых
проводов для правильной работы автоматики.
3) Установите датчик бойлера в специальную
гильзу располложенную в корпусе бойлера
(см. инструкцию на бойлер).
4) Для работы котла с бойлером активируйте
датчик бойлера через меню параметров,
присвоить значение параметра P15=2 (см.
раздел 5.5).
4 Воздуховоды для притока
воздуха/удаления продуктов
сгорания
Предупреждения
Настоящий котел относится к типу С и имеет
закрытую камеру сгорания и систему
принудительного дымоудаления. Патрубки для
подачи воздуха и удаления продуктов сгорания
должны быть подключены к одной из приточно-
вытяжных систем, указанных ниже. Данный котел
сертифицирован для применения с системами
отвода продуктов сгорания тип С, указанными в
табличке технических данных (некоторые
конфигурации приведены в настоящей главе в
качестве примеров). Тем не менее, возможно, что
применение некоторых конфигураций ограничено
или запрещено местным законодательством
или/и региональными нормами.
Горизонтальные участки труб для притока
воздуха/удаления дымовых газов должны иметь
уклон от котла наружу не менее 3% (3 мм на 1000
мм длины) во избежание попадания
образующегося в воздуховоде/дымоходе
конденсата в котел.
Прежде чем приступать к монтажу, внимательно
ознакомьтесь с соответствующими
предписаниями и обеспечьте их строгое соблю-
дение. Кроме того, необходимо соблюдать
правила, касающиеся вывода дымоходов через
стену и/или крышу и минимальные расстояния от
окон, стен, потолка, вентиляционных отверстий.
Компания WARM при монтаже
настенного газового котла типа С
рекомендует использовать
воздуховоды для притока воздуха и
дымоходы для удаления продуктов
сгорания, поставляемые
производителем котлов. При
использовании систем
дымоудаления сторонних
производителей, компания WARM не
несет ответственности за
неустойчивую, нестабильную и
некорректную работу котла.
4.1 Расширение материалов
На этапе установки дымоходов длиной более
метра следует учитывать естественное рас-
ширение материалов в процессе работы. Для
предупреждения деформации на каждый метр
трубы следует оставлять на расширение люфт 2-
4 мм.
4.2 Диафрагмы
Для обеспечения правильной работы котла
необходимо установить диафрагму, входящую в
комплект поставки дымохода, согласно ука-
заниям, приведенным далее в таблицах.
Проверить, что в котле установлена диафрагма (в
случае необходимости ее использования) и что
она правильно установлена.
4.3 Подсоединение с помощью
раздельных труб

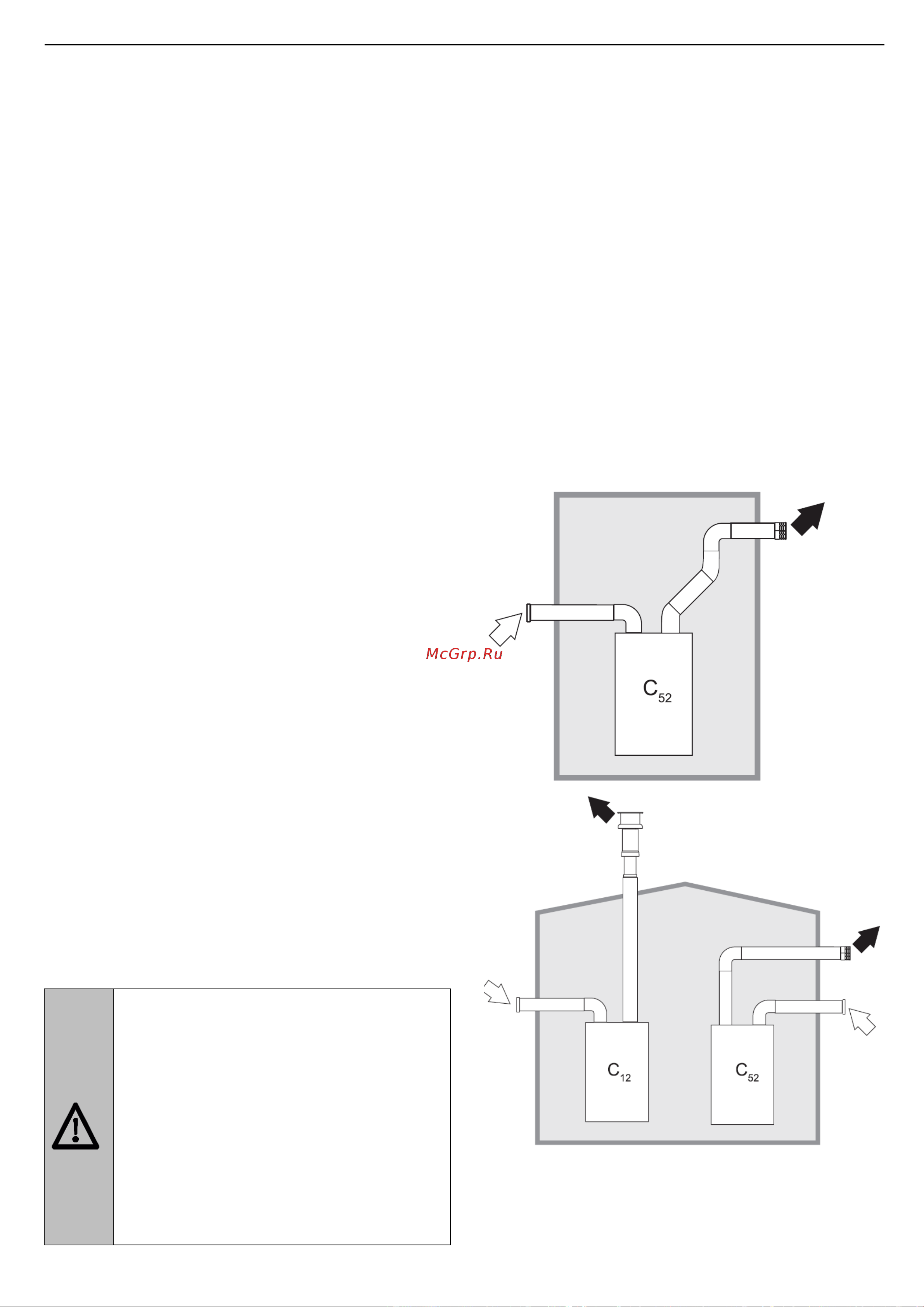

Рис. 4. Пример систем дымоудаления собранных с
помощью раздельных труб. Белой стрелкой
обозначен приток воздуха, чёрной стрелкой отвод
продуктов сгорания
Таблица. 3. Варианты исполнения.
