 Страница 11 

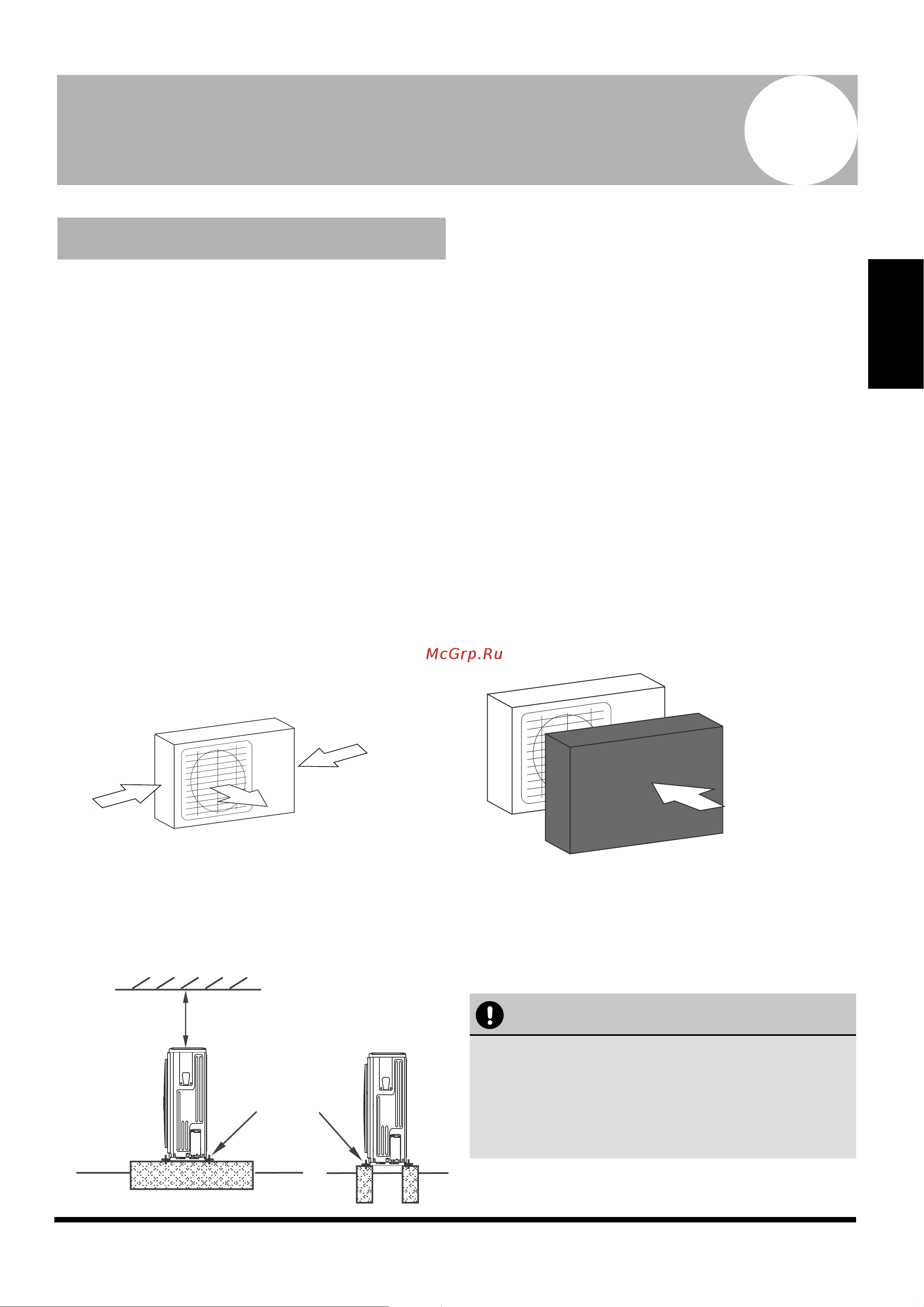

Монтаж

наружного блока

Монтаж наружного блока

Инструкции по монтажу наружного

блока

Сильный ветер

>60 см

Зафиксировать

болтами

ОСТОРОЖНО!

• Устраните все объекты, которые могут препят-

ствовать потоку воздуха.

• Чтобы обеспечить пространство достаточное

для установки и обслуживания кондиционера,

соблюдайте установочные размеры, указанные

в таблице.

Шаг 1. Выберите место для установки.

Наружный блок необходимо устанавливать в месте,

отвечающим следующим требованиям.

; Наружный блок должен располагаться как можно

ближе к внутреннему.

; Должно быть обеспечено достаточное пространство

для монтажа и технического обслуживания.

; Воздухозаборное и воздуховыпускное отверстия

должны быть защищены от воздействия сильного

ветра.

; В месте размещения блока не должно образовы-

ваться снежных заносов, скопления листьев и про-

чего сезонного мусора. Если это возможно, реко-

мендуется организовать навес над блоком. Навес

не должен препятствовать воздушному потоку.

; Место размещения должно быть сухим и хорошо

проветриваться.

; Должно обеспечиваться достаточное пространство

для монтажа и обслуживания труб и кабелей.

Рис. 5.1 Рис. 5.2

Шаг 2. Установите наружный блок.

Закрепите наружный блок анкерными болтами (М10)

Рис. 5.3

; Поблизости не должно быть источников горючих

газов и химических веществ.

; Длина трубопроводов между наружным и внутрен-

ним блоками не должна превышать допустимую.

; При возможности не располагайте наружный блок

в местах, в которые попадает прямое солнечное

излучение.

; По возможности, располагайте блок подальше

от ваших соседей, чтобы шум от работы их

не беспокоил.

; Если место размещения блока подвергается воздей-

ствию сильных ветров (например, со стороны моря),

его следует установить у стены, чтобы обеспечить

укрытие от ветра. При необходимости можно исполь-

зовать навес (см. рис. 5,1 и 5,2).

; Для предотвращения помех при приеме телепро-

грамм и радиопередач размещайте внутренний

и наружный блоки, проводку электропитания

и соединительные провода на расстоянии не ме-

нее 1 метра от телевизоров и радиоприемников.

При этом следует иметь в виду, что расстояния

в 1 метр может оказаться недостаточным для

устранения помех.
