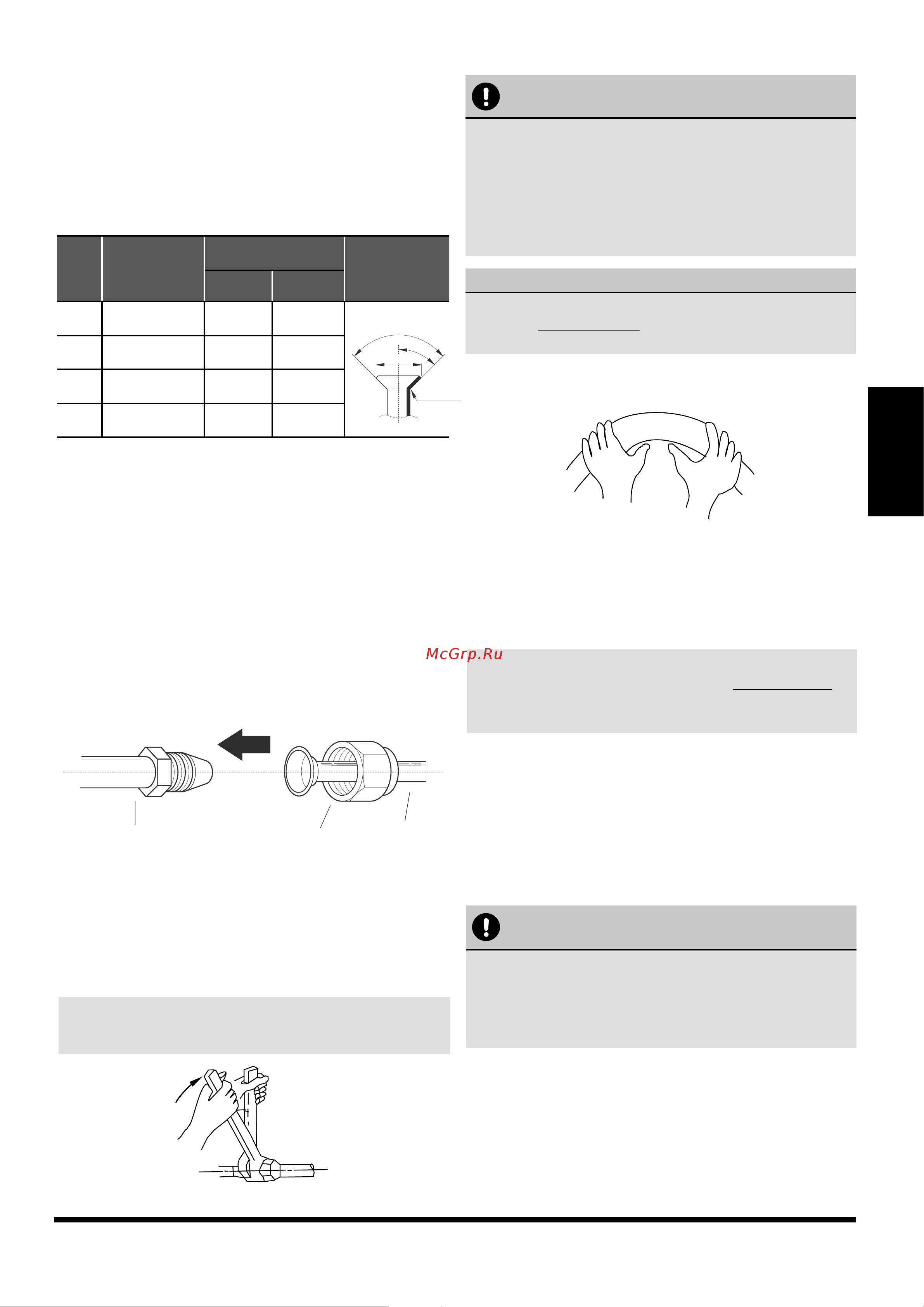

Страница 17
Монтаж
дренажной трубы
ПРИМЕЧАНИЕ. При монтаже и демонтаже трубных
соединений используйте одновременно гаечный
и динамометрический ключи.
ПРИМЕЧАНИЕ. Не сплетайте сигнальный кабель
с другими проводами. При обвязке не сплетайте
и не допускайте пересечения сигнального кабеля
с другими проводами.
ОСТОРОЖНО!
Убедитесь в отсутствии утечки паров хладагента
после монтажа. При обнаружении течи прове-
трите помещение и удалите воздух из контура
хладагента (см. соответствующий раздел в этом
руководстве).
ОСТОРОЖНО!
Оберните трубу изоляционным материалом.
Будьте осторожны! Прикосновение к открытой
трубе может вызвать ожог или обморожение.
Проверьте правильность подсоединения трубы.
Слишком большой момент затяжки повредит
развальцованную часть, слишком малый – станет
причиной утечки.
МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА
Изгибая трубу, держите ее так, как показано на
рисунке. Не изгибайте трубу более, чем на 90°
или более трех раз.
6. Установите инструмент для развальцовки на форму.
7. Поворачивайте рукоятку инструмента для раз-
вальцовки против часовой стрелки, пока труба
не будет полностью развальцована. При разваль-
цовке трубы принимайте во внимание размеры,
указанные в следующей таблице.
8. Снимите инструмент для развальцовки и форму
для развальцовки, затем осмотрите конец трубы
и убедитесь в отсутствии трещин и ровности раз-
вальцованного участка.
Шаг 4. Соединить трубы.
Сначала подсоедините медные трубы к внутреннему
блоку, затем к наружному. Сначала соедините трубу
низкого давления, затем трубу высокого давления.
1. Перед установкой конусных гаек нанесите на кон-
цы развальцованных труб тонкий слой холодиль-
ного масла.
2. Совместите центральные оси двух соединяемых
труб.
3. Затяните конусную гайку вручную до упора.
4. Захватите ключом гайку на патрубке блока.
5. Надежно удерживая гайку на патрубке блока,
динамометрическим ключом затяните конусную
гайку с моментом затяжки, указанным в табл. 7.3.
Рис. 7.8
При изгибе трубы в качестве опор используйте
большие пальцы.
Минимальный радиус 10 см
Рис. 7.9
6. После подсоединения медных труб к внутреннему
блоку оберните силовой, сигнальный кабели
и трубы соединительной лентой.
7. Пропустите трубопровод сквозь отверстие в стене
и соедините с наружным блоком.
8. Покройте весь трубопровод вместе с вентилями
наружного блока изоляционным материалом.
9. Откройте вентиль наружного блока, чтобы хла-
дагент заполнил трубопровод, соединяющий
наружный и внутренний блоки.
Таблица 7.3. ДЛИНА ВЫСТУПАЮЩЕГО ЗА ФОРМУ
ДЛЯ РАЗВАЛЬЦОВКИ КОНЦА ТРУБЫ
Диа-
метр
трубы
(мм)
Момент
затяжки
Размер
разбортовки А (мм)
Форма
развальцовки
Мин. Макс.
Ø6,4
14,2-17,2 Нм
(144-176 кгс·см)
8,3 8,3
Ø9,5
32,7-39,9 Нм
(333–407 кгс·см)
12,4 12,4
Ø12,7
49,5-60,3 Н·м
(504-616 кгс·см)
15,4 15,8
Ø15,9
61,8-75,4 Н·м
(630-770 кгс·см)
18,6 19
Рис. 7.6
R0.4~0.8
45
±
2
90
°
±
4
A
Труба внутреннего блока Конусная гайка Труба
R0.4~0.8
45
±
2
90
°
±
4
A
Рис. 7.7
