 Страница 9 

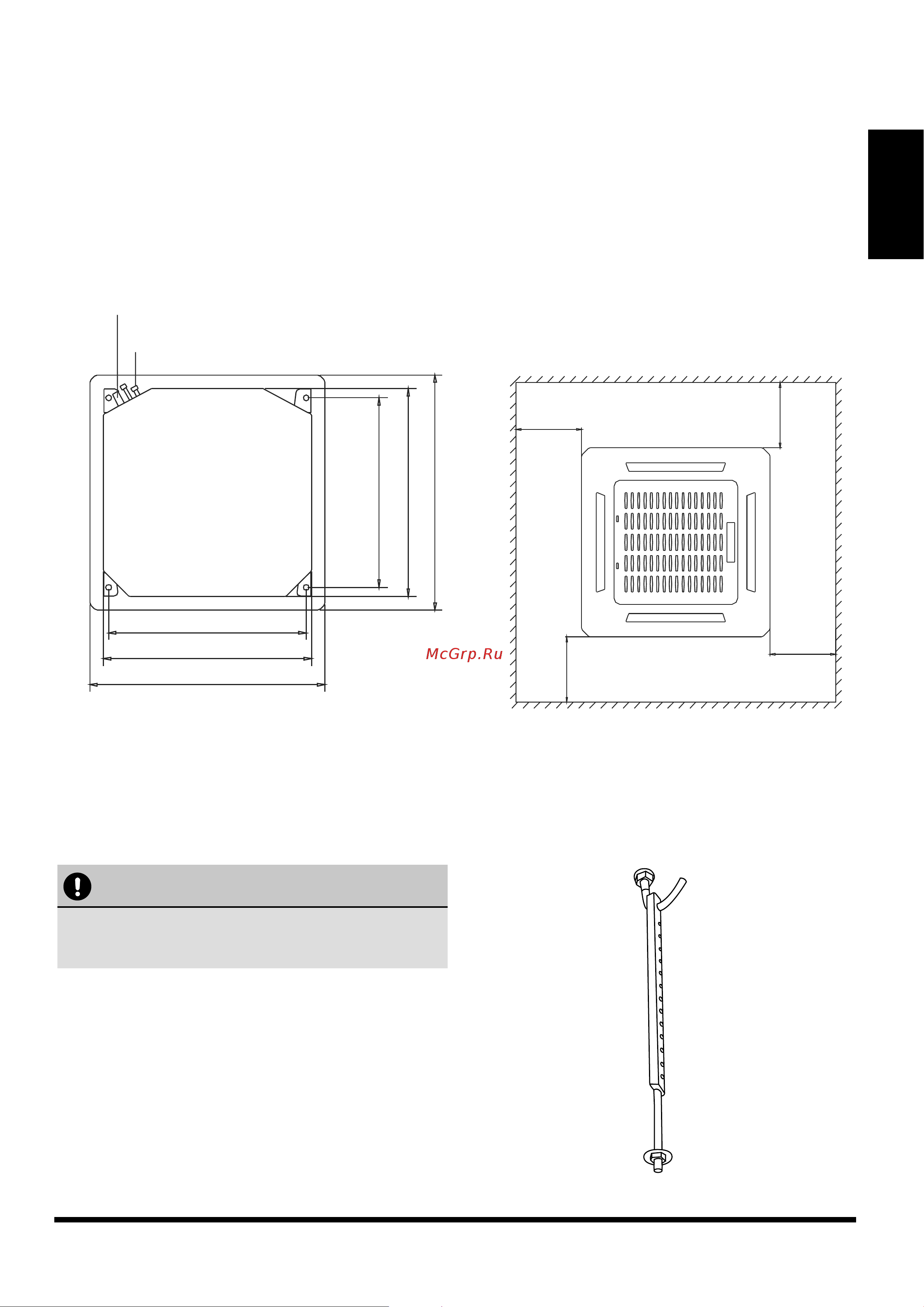

Монтаж

внутреннего

блока

ОСТОРОЖНО!

Корпус блока должен точно входить в отверстие.

Перед началом монтажа убедитесь в том, что раз-

меры корпуса блока и отверстия одинаковы.

Сторона подсоединения трубопровода хладагента

Сторона подсоединения дренажного шланга

523 мм

(монтажные болты)

545 мм (монтажные болты)

570 мм (корпус)

647 мм (отверстие в потолке)

>1м

Шаг 2. Закрепите внутренний блок

1. Используя входящий в комплект поставки бумажный трафарет вырежьте в подвесном потолке прямоу-

гольное отверстие, края которого должны отстоять от стен не менее, чем на 1 м. Размер отверстие должен

составлять 88х88 см. Отметьте места в потолочном перекрытии под отверстия для подвесных крюков.

Рис. 4.3

2. Просверлите в потолочном перекрытии 4 отвер-

стия глубиной 5 см для подвесных крюков. При

сверлении дрель следует держать строго перпен-

дикулярно поверхности потолка.

3. Забейте молотком подвесные крюки в просвер-

ленные отверстия. Закрепите болт, используя

прилагаемые шайбы и гайки

4. Установите четыре монтажных болта (см. рис. 4.4).

Рис. 4.4
