 Страница 10 

Монтаж

внутреннего

блока

ПРИМЕЧАНИЕ. Нижняя плоскость блока должна

находиться на 10-18 мм выше панели подвесного

потолка. Обычно длина L (см. рис. 4.6) составляет

примерно половину длины монтажного болта.

В любом случае она должна быть достаточной для

надежного крепления гаек.

ВНИМАНИЕ!

Убедитесь в том, что блок установлен строго

горизонтально. В противном случае возможно

накопление конденсата внутри блока и вытекание

воды наружу.

Панель подвесного потолка

10 - 18 мм

Корпус блока

ПРИМЕЧАНИЕ. Внутренний блок должен быть рас-

положен строго горизонтально. Внутренний блок

оборудован дренажным насосом и поплавковым

клапаном. Если устройство имеет уклон против

стока конденсата (конец дренажной трубы припод-

нят), поплавковый клапан будет работать непра-

вильно, и вода может вытекать наружу.

ЗАМЕЧАНИЯ ПО МОНТАЖУ В НОВОСТРОЙКАХ

При необходимости установки блока в строящемся

доме подвесные крюки могут быть закреплены

в конструкции потолка заранее. При этом необхо-

димо убедиться, что их крепление не ослабло из-за

усадки бетона. После установки корпуса внутренне-

го блока прикрепите к нему винтами М6х12 бумаж-

ный трафарет, позволяющий заранее определить

размер и положение отверстия в подвесном по-

толке. Далее следуйте вышеприведенным инструк-

циям по монтажу.

Корпус блока

Болты M6 x 12

Бумажный

трафарет

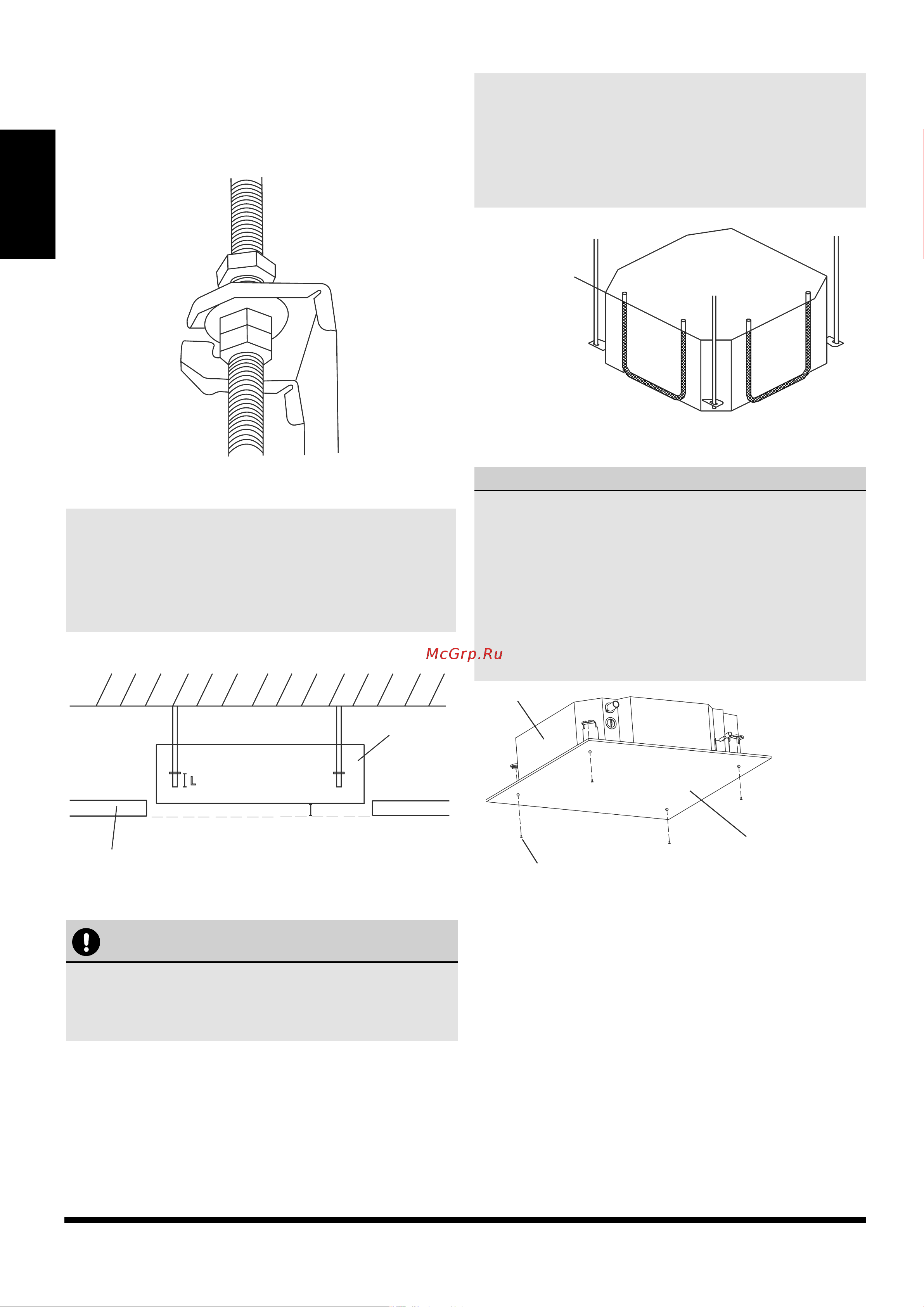

5. Установите внутренний блок. Для подъема и за-

крепления блока требуется два человека. Введи-

те монтажные болты в отверстия для подвески

блока. Закрепите их, используя прилагаемые

шайбы и гайки (см. рис. 4.5).

Стена

Рис. 4.5

Рис. 4.6

Уровень воды

Рис. 4.7

Рис. 4.8
