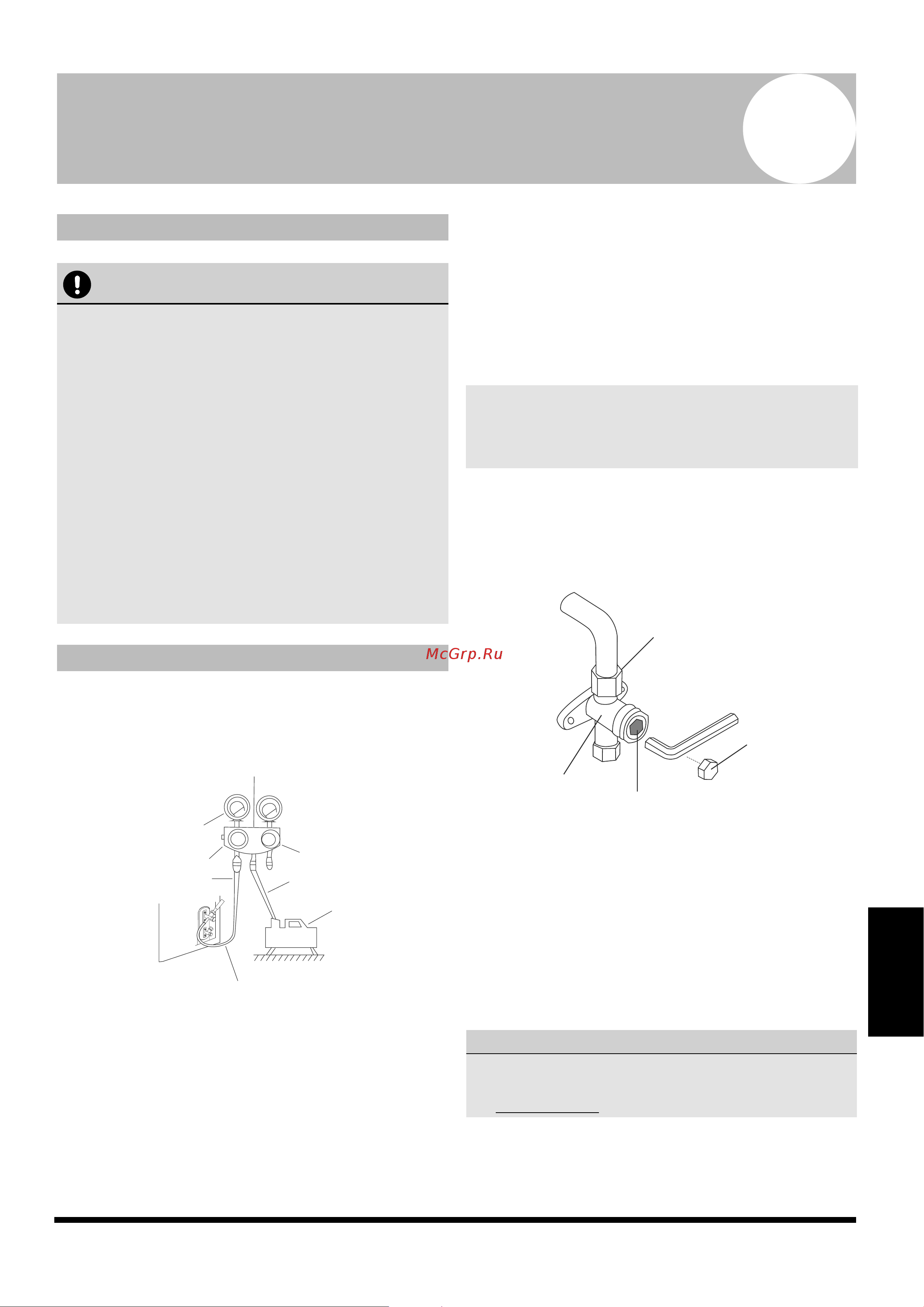

Удаление

воздуха

Удаление воздуха

Меры предосторожности

Инструкции по удалению воздуха

Вентиль высокого давления

Распределитель

МанометрВакуумметр

Заправочный шланг Заправочный шланг

Вакуумный насос

Вентиль низкого давления

–760 мм рт. ст.

ПРИМЕЧАНИЕ. Если давление в системе не измени-

лось, отверните колпачок вентиля высокого давле-

ния. Если давление в системе изменилось, возмож-

но, образовалась утечка газа.

Корпус вентиля

Конусная гайка

Шток вентиля

Колпачок

ШТОКИ ВЕНТИЛЕЙ ОТКРЫВАЙТЕ ОСТОРОЖНО

При открытии штоков вентилей поворачивайте

шестигранный ключ, пока шток не дойдет до упо-

ра. Не пытайтесь открыть вентиль дальше.

ВНИМАНИЕ!

• Используйте вакуумный насос производитель-

ностью примерно 40 л/м, способный создавать

разрежение менее –0,1 МПа.

• Наружный блок не нуждается в вакуумирова-

нии. Не открывайте клапаны жидкостной тру-

бы и трубы газовой линии наружного блока.

• Убедитесь, что по истечении 2 часов вакуум-

метр показывает –0,1 МПа или более низкое

значение. Если через три часа работы показа-

ния вакуумметра остаются выше, чем –0,1 МПа,

проверьте контур на отсутствие утечки паров

хладагента или попадание воды в контур. Если

течь отсутствует, выполните повторное вакуу-

мирование в течение 1 или 2 часов.

• Не используйте для продувки или проверки на

герметичность хладагент системы.

Перед использованием распределителя и вакуум-

ного насоса прочтите соответствующие инструкции

по эксплуатации, чтобы ознакомиться с правильным

порядком их применения.

Рис. 9.1

1. Присоедините заправочный шланг распределите-

ля к сервисному порту вентиля низкого давления

наружного блока.

2. Соедините еще одним заправочным шлангом рас-

пределитель и вакуумный насос.

3. Откройте вентиль низкого давления на распреде-

лителе. Вентиль высокого давления должен быть

закрыт.

4. Включите вакуумный насос и откачайте систему.

5. Дайте вакуумному насосу поработать не менее

15 минут или до тех пор, пока вакуумметр не пока-

жет значение –760 мм рт. ст. (-105 кПа).

6. Закройте вентиль низкого давления распределите-

ля и выключите вакуумный насос.

7. Подождите 5 минут и убедитесь в том, что давле-

ние в системе не меняется.

8. Вставьте шестигранный ключ в вентиль высоко-

го давления, затем откройте вентиль, повернув

ключ на 1/4 оборота против часовой стрелки.

Слушайте, как газ выходит из системы, затем через

5 секунд закройте вентиль.

Рис. 9.2

9. Следите за показаниями манометра в течение

одной минуты и убедитесь в том, что давление

в системе не меняется. Манометр должен показы-

вать давление несколько выше атмосферного.

10. Отсоедините заправочный шланг от сервисного

порта.

11. С помощью шестигранного ключа полностью от-

кройте клапаны высокого и низкого давления.

12. Затяните колпачки вентилей вручную, а затем —

с помощью соответствующего инструмента.
