Руководство по установке Страница: 1

Haier HW30-BP7407 Руководство по установке онлайн

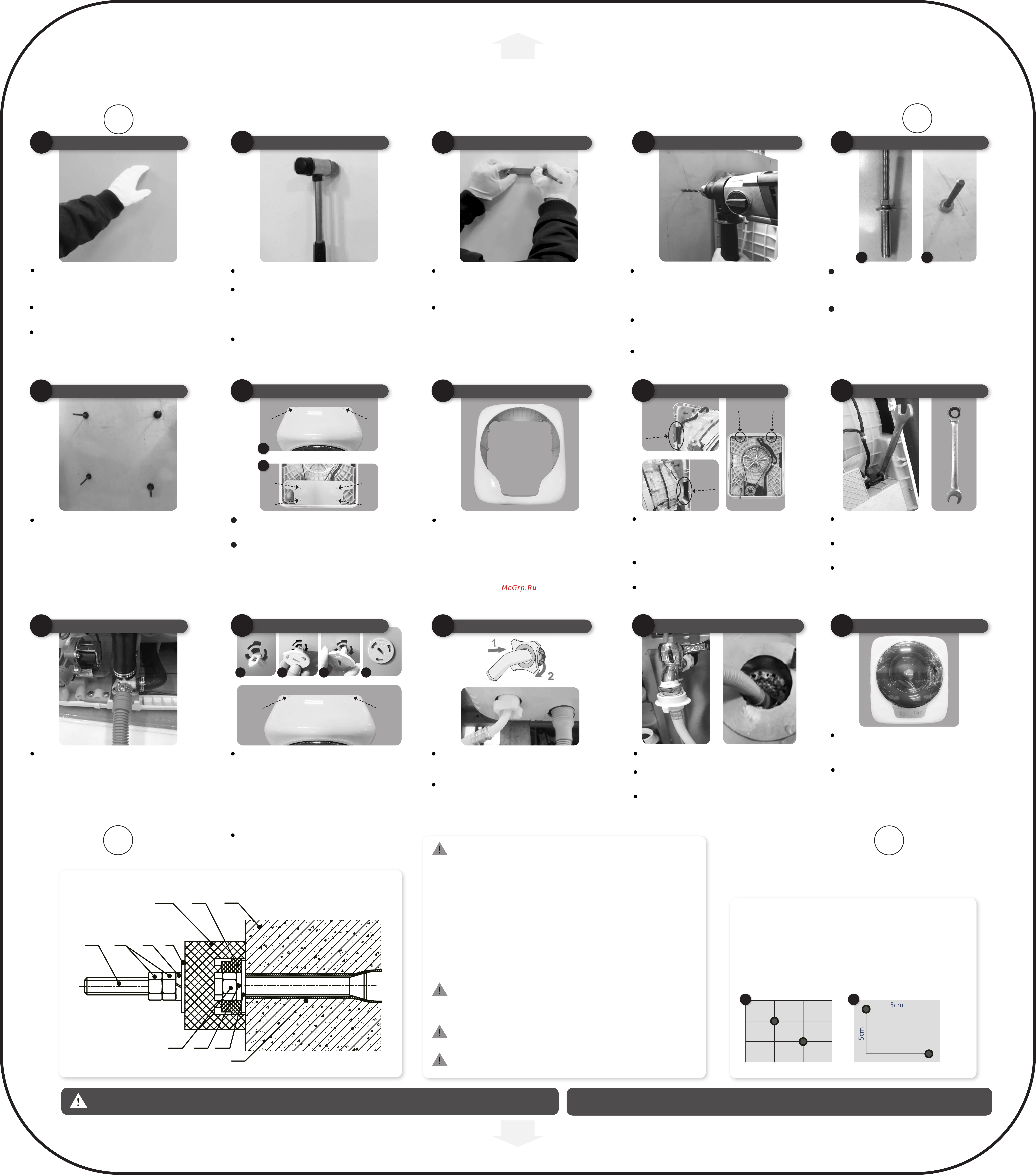

Выберите место, где машину будет удобнее всего

использовать. Убедитесь, что для установки ма-

шины достаточно места, материал стены соответ-

ствует требованиям, а также оцените, достаточно

ли ровная поверхность стены.

Постучите по стене безреактивным молотком,

чтобы проверить ее надежность.

Протрите стену, чтобы пыль не налипла на двусто-

роннюю ленту. Нарисуйте базовую линию уста-

новки в соответствии с требованиями заказчика и

с помощью уровня выровняйте положение уста-

новки машины.

Снимите установочную направляющую и про-

сверлите отверстие в отмеченной точке с помо-

щью ударной дрели (диаметр сверла 14 мм).

Держите сверло строго перпендикулярно стене,

без наклона. Необходимая глубина отверстия 70-

80 мм. Затем осторожно удалите пыль из отвер-

стия, не загрязняя пол.

Установите последовательно втулку расшири-

тельного болта, плоскую прокладку, эластичную

прокладку и гайку на шпильку и поверните гайку

вручную в положение предварительной затяжки,

показанное на рисунке.

Безреактивным молотком забейте шпильки и

расширительную втулку в отверстие на стене до

упора и затяните гайку по часовой стрелке, чтобы

полностью раскрыть и затянуть расширительную

втулку в отверстии (гайка должна быть затянута

не менее чем на 10 мм).

Сначала с помощью специального сверла для ке-

рамической плитки диаметром 14 мм медленно

просверлите плитку, а затем с помощью ударной

дрели просверлите отверстия.

Если сверло быстро входит в стену во время про-

цесса сверления, такое отверстие нужно особым

образом обработать. Обратитесь в отдел после-

продажного обслуживания компании Haier.

Толщина стены для установки машины должна

быть не менее 20 см, а место установки можно об-

судить с управляющейкомпанией дома

Нижняя часть установочной направляющей рас-

положена вровень с базовой линией, при этом

установочная направляющая плоско крепится на

стену. С помощью уровня выровняйте верхний

край монтажной направляющей и отметьте четы-

ре точки сверления, а затем попробуйте просвер-

лить отверстие в стене, чтобы определить, можно

ли установить машину на данную стену.

Определите, является ли стена несущей, используя

способ, приведенный в правом нижнем углу руко-

водства по установке.

Для стен, которые не являются несущими, требу-

ются специальные решения.

Обратитесь в отдел послепродажного обслужива-

ния компании Haier.

Машину не стоит устанавливать в местах располо-

жения вмонтированных в стену труб

(в том числе водопроводных)

Не размещайте другие электроприборы ниже ма-

шины во избежание опасности в случае утечки

воды.

ОПРЕДЕЛИТЕ МЕСТО УСТАНОВКИ

ПРОВЕРЬТЕ СТЕНЫ

РУКОВОДСТВО ПО УСТАНОВКЕ НА СТЕНУ

СВЕРЛЕНИЕ ОТВЕРСТИЙ В НЕСУЩИХ СТЕНАХ

УСТАНОВКА РАСШИРИТЕЛЬНОГО БОЛТА

Вставьте держатель в сливную трубу, затем соеди-

ните эту трубу с нижним сливным отверстием. С

помощью плоскогубцев зафиксируйте держатель

трубы между двумя положениями усиления (гнез-

до в панели), установите его на место и убедитесь,

что сливная труба не протекает и не падает

Перед установкой панели снимите заглушку в

нижней части коробки в направлении, указанном

надписью «OPEN», а затем соберите панель. При

сборке панели обратите внимание на то, чтобы

один конец рычага замка дверцы был выведен на

панель, и убедитесь, что боковые фиксаторы пане-

ли зажаты в соответствующем пазу декоративной

рамки. После закрепления панели установите за-

глушку, проденьте рычаг в углубление на заглушке

и с помощью плоской отвертки поверните и затя-

ните заглушку в направлении, противоположном

«OPEN».

Закрепите верхний и нижний концы панели 2

антикоррозионными болтами (момент затяжки

1,0-1 Н • м), при этом на каждый болт крепится

небольшая круглая заглушка, чтобы закрыть види-

мые концы болтов

Вставьте соединитель наливной трубы в гнездо

наливного клапана в нижней части стиральной

машины, затяните гайку наливной трубы справа

и проверьте, прочно ли она затянута.

После установки наливной трубы подсоедините

кран для воды и в течение 30 секунд наблюдай-

те, не протекает ли труба, прежде чем продолжить

установку.

Определите, соответствует ли кран клиента

требованиям к установке.

Подробная информация об установке и подклю-

чении наливной трубы и крана приведена в руко-

водстве.

Вставьте сливную трубу в сливное отверстие в

полу, направив ее насколько возможно верти-

кально вниз.

Если труба слишком длинная, ее следует укоротить

для обеспечения надлежащего слива.

Гайка

Эластичный

уплотнитель

Эластичный

уплотнитель

Плоский

уплотнитель

Плоский

уплотнитель

Стиральная

машина

Резиновая

прокладка

Стена

Закладная

втулка

Резьбовая

шпилька

Определите, является ли стена несущей (выполнена из железобетона или

других материалов) на основе плана этажа или архитектурных чертежей,

предоставленных пользователем или имеющихся в здании.

1. План этажа

Тип стены можно также предварительно определить простукиванием:

звук несущих стен четкий, а звук не несущих стен глухой.

2. Простукивание

3. Пробное сверление

Для сверления используется ударное сверло диаметром 2 мм с глубиной

сверления 40 мм. Материал просверленной стены позволяет определить,

является ли она несущей. Наличие бетонной или иной пыли говорит о том,

что стена несущая; если же в составе пыли присутствует угольная зола и

подобные материалы, это не несущая стена. Полая стена также не является

несущей.

Из-за постоянных обновлений продукта его фактический внешний вид может не соответствовать

иллюстрации. Руководствуйтесь внешним видом приобретенного вами изделия.

Проверьте питание и воду, положите в машину

небольшое количество одежды и запустите про-

грамму быстрой стирки, чтобы убедиться в отсут-

ствии проблем с производительностью, утечки

воды, шума и т. д.

Если при включении питания отображается

предупредительный сигнал Fo, это означает, что

умный предохранительный выключатель не ра-

ботает должным образом. Необходимо прове-

рить, не поврежден ли выключатель, правильно ли

установлена машина и верно ли выбрана стена

(подробная информация о методе устранения

предупредительного сигнала Fo приведена в

руководстве.

МОНТАЖ СЛИВНЫХ ТРУБ

А ВБ Г

МОНТАЖ КОРОБКИ

МОНТАЖ НАЛИВНОЙ ТРУБЫ

ПОДСОЕДИНИТЕ КРАН И НАПОЛЬНЫЙ СМЫВ

РАБОТА ПРИ ВКЛЮЧЕННОМ ПИТАНИИ

Не снимайте гайку после затяжки. Установите по

одной амортизационной накладки на каждую

шпильку (всего четыре).

Резиноваяпрокладка обертывает гайку, а большая

сторона резиновой прокладки плотно прикрепле-

на к стене.

После удаления двух антикоррозионных болтов

на верхнем и нижнем концах фронтальной панели

корпус и панель можно разделить.

Сначала снимите четыре болта с задней панели,

а затем снимите заднюю панель.

Выберите место, где машину будет удобнее всего

использовать. Убедитесь, что для установки ма-

шины достаточно места, материал стены соответ-

ствует требованиям, а также оцените, достаточно

ли ровная поверхность стены.

Удерживая стороны корпуса обеими руками в

соответствии со схемой, совместите четыре

установочных отверстия с четырьмя шпильками и

протолкните их параллельно, а затем по очереди

установите плоские шайбы, пружинные шайбы и

две гайки на шпильки.

При подъеме корпуса ни в коем случае не меняйте

положение, показанное на рисунке, и не подни-

майте его любым другим способом во избежание

поломки конструктивных компонентов.

Бережно обращайтесь с умным предохранитель-

ным выключателем до и во время установки, обе-

спечьте его защиту.

Для затяжки гайки рекомендуется использовать

вильчатый ключ 17 мм с моментом затяжки 33-45

Н•м

После затяжки с помощью динамометрического

ключа проверьте, что крутящий момент соответ-

ствуетстандарту.

Во время процесса установки не разрешается

разбирать детали машины, такие как коробка

ведущего диска; можно разбирать только корпус

коробки.

УСТАНОВИТЕ РЕЗИНОВУЮ ПРОКЛАДКУ

СНИМИТЕ КОЖУХ КОРПУСА

СНИМИТЕ КОРОБКУ

УСТАНОВИТЕ СТИРАЛЬНУЮ МАШИНУ

КРЕПЛЕНИЕ СТИРАЛЬНОЙ МАШИНЫ

РУКОВОДСТВО ПО УСТАНОВКЕ

СХЕМА УСТАНОВКИ РАСШИРИТЕЛЬНОГО БОЛТА

КАК ВЫБРАТЬ СТЕНУ ДЛЯ УСТАНОВКИ:

Убедитесь, что этот край ровный

После крепления на стену убедитесь, что этот край ровный

ВЕРХ

НИЗ

Настенные стиральные машины должны быть установлены на плоских не-

сущих стенах (стены из железобетона и других материалов). Если же вы

хотите установить машину на другую стену, обратитесь в службу после-

продажного обслуживания Haier, поскольку в данном случае нужно осо-

бое решение.

Перед установкой проверьте толщину соседней стены и внутреннюю кон-

струкцию стены установки (например, наличие проводов, водопроводных

труб и других труб) во избежание проблем.

Требуемый диапазон глубины отверстия составляет 70-80 мм, диаметр

ударного сверла составляет 14 мм, а диаметр отверстия сверла для плитки

составляет 14 мм.

А) Стенка с плиткой: просверлите отверстия в двух точках

плитки по диагонали в месте установки для подтверждения;

Б) Окрашенная стена: просверлите отверстия в месте уста-

новки, руководствуясь относительными ориентирами, пока-

занными на рисунке.

СПОСОБ СВЕРЛЕНИЯ

КОНТРОЛЬНОЙ ТОЧКИ

А Б

Установка требует пространства 80 см впереди и вертикального расстояния не менее 10 см сверху вниз, слева

направо от стиральной машины. Внимательно прочтите руководство по установке перед началом монтажа.
