ҚАТЕРЛІ!

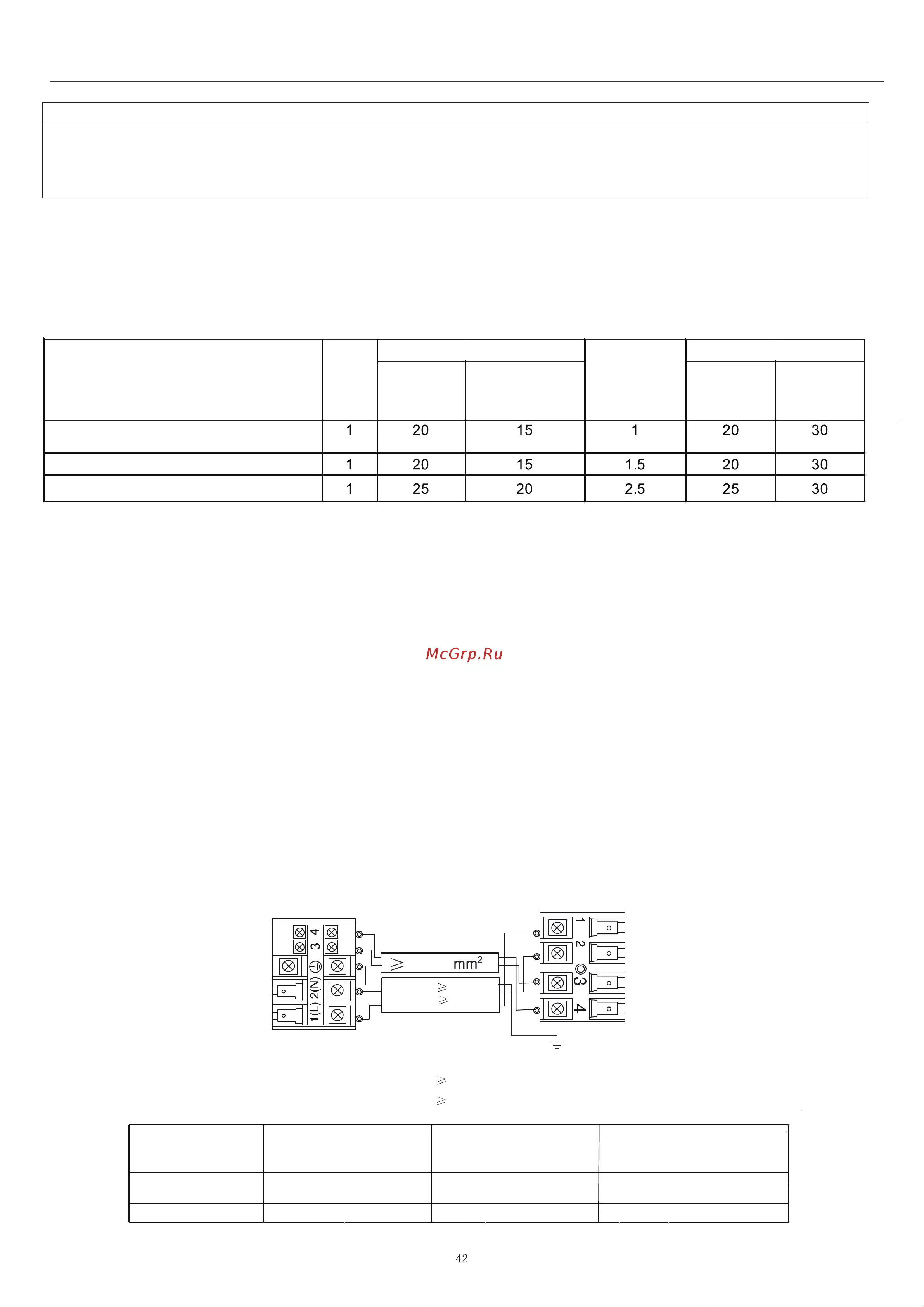

Желілік жəне блокаралық кабельдердің қимасын таңдау
Параметр
Блок моделі
Фазалар
саны
Тізбекті үзгіштің ток нормативі
Ажыратқыш
(бас ажыратқыш),
А
Ток жүктемесінен
қорғайтын автоматты
ажыратқыш,
А
Желілік
кабельдің
минималды
қимасы,
мм
2
Автоматты
ажыратқыш,
А
Тоқтың кемуі,
мА
Жердің ағып кетуінен қорғау
Электр қосылымы
KZ
Сыртқы блокты орнату
Электр монтаждау жұмыстарын жүргізу кезіндегі талаптар
•
Электр монтаждау жұмыстарын осындай жұмыстарды жүргізуге уəкілетті білікті мамандар ғана орындауы тиіс.
•
Сым ұстағыштар блогындағы бір қосылымға үштен артық сым қосылмауы керек. Клеммаларға қосылатын сымдардың ұштарында қысқыш
ұластырғыш ілмектер жасалуы керек. Сым оқшауланған кабель қысқышымен бекітілуі керек.
•
Тек мыс сымдарды пайдалану керек.
•
Зақымдалған жағдайда кабельді сол типтегі кабельмен ауыстыру керек. Ауыстыруды жабдық өндіруші, уəкілетті сервистік орталықтың өкілі
немесе уəкілетті білікті маман жүзеге асыруы керек.
•
Кондиционерді электрмен қосу электр монтаждау жұмыстарын орындау жөніндегі қолданыстағы өңірлік нормалар мен ережелерге сəйкес
орындалуы тиіс.
•
Жанған жағдайда блоктың басқару тақтасындағы сақтандырғышты Т25А / 250В типті сақтандырғышпен ауыстыру керек.
•
Барлық полюстерді ажырататын жарылысқа төзімді автоматты ажыратқышты кондиционерді электр қуат көзі үшін тізбекті үзгіш ретінде
пайдалану керек. Ажыратылған кезде түйіспелер арасындағы қашықтық кем дегенде 3 мм болуы керек. Ажыратқыш стационарлық сымдарға
орнатылуы керек.
•
Сыртқы жəне ішкі блоктардың ұстағыш қысқыштарының панельдері арасындағы қашықтық 5 метрден аспауы тиіс. Егер қашықтық 5 метрден
асса, кабельдің қимасы қолданыстағы нормаларға сəйкес ұлғайтылуы керек.
•
Күштік электрлік тізбегінде жарылысқа төзімді ажыратқышты қамтамасыз ету қажет.
Қосылу тəртібі
1) Бүйірінде орналасқан бекіту бұрандаларын алыңыз. Содан кейін алдыңғы қызмет көрсету тақтасын бөлшектеңіз.
2) Сымдар схемасына сəйкес кабель тармақтарын ұстағыштарға қосыңыз. Сымдарды ұстағыштардың жанындағы кабель қысқышымен бекітіңіз.
3) Кабельдің ұшын құрылғының бүйірлік панелінде орналасқан кабельді енгізу тесігі арқылы ұстағыш панеліне жеткізу керек.
Назар аудару!
Кабельді қосу көрсетілген электр схемасына сəйкес жүзеге асырылуы керек. Бұл талапты сақтамау жабдықтың істен шығуына əкелуі мүмкін.
Осы ережелерді сақтамау өлімге жəне ауыр жарақатқа əкелуі мүмкін.
•
КЕЗ-КЕЛГЕН ЭЛЕКТР ЖҰМЫСТАРЫН ЖАСАМАС БҰРЫН, КОНДИЦИОНЕРДІ ҚУАТ КӨЗІНЕН АЖЫРАТҚЫШПЕН АЖЫРАТЫҢЫЗ.
•
КУШ ЖЕЛІСІН ҚОСПАС БҰРЫН АЛДЫМЕН ЖҮЙЕНІ ЖЕРГЕ ҚОСУ КЕРЕК.
Сыртқы блок
Ішкі блок
Қуатты кабель
Блок аралық кабель
моделі
07K-09K: 3G1.0mm
2
12K-18K: 3G1.5mm
2
2G0.75
Power cable
07K-09K: 3G1.0mm
2
12K-18K: 3G1.5mm
2
POWER
3G1.0 мм² 3G1.5 мм²
2G0.75 мм²
3G 1.5 мм²
3G1.5 мм²
2G0.75 мм²
3G 1.5 мм²
2G0.75 мм²
3G 1.0 мм²
HSU-07HUF103/R3(OUT) HSU-09HUF103/R3(OUT)
HSU-12HUF103/R3(OUT) HSU-18HUF103/R3(OUT)
HSU-24HUF103/R3(OUT)
HSU-07HUF103/R3(OUT) HSU-09HUF103/R3(OUT) HSU-12HUF103/R3(OUT) HSU-18HUF103/R3(OUT) H SU-24HUF103/R3( OUT)
HSU-07HUF103/R3(OUT)
HSU-09HUF103/R3(OUT)
HSU-12HUF103/R3(OUT) HSU-18HUF103/R3(OUT)
