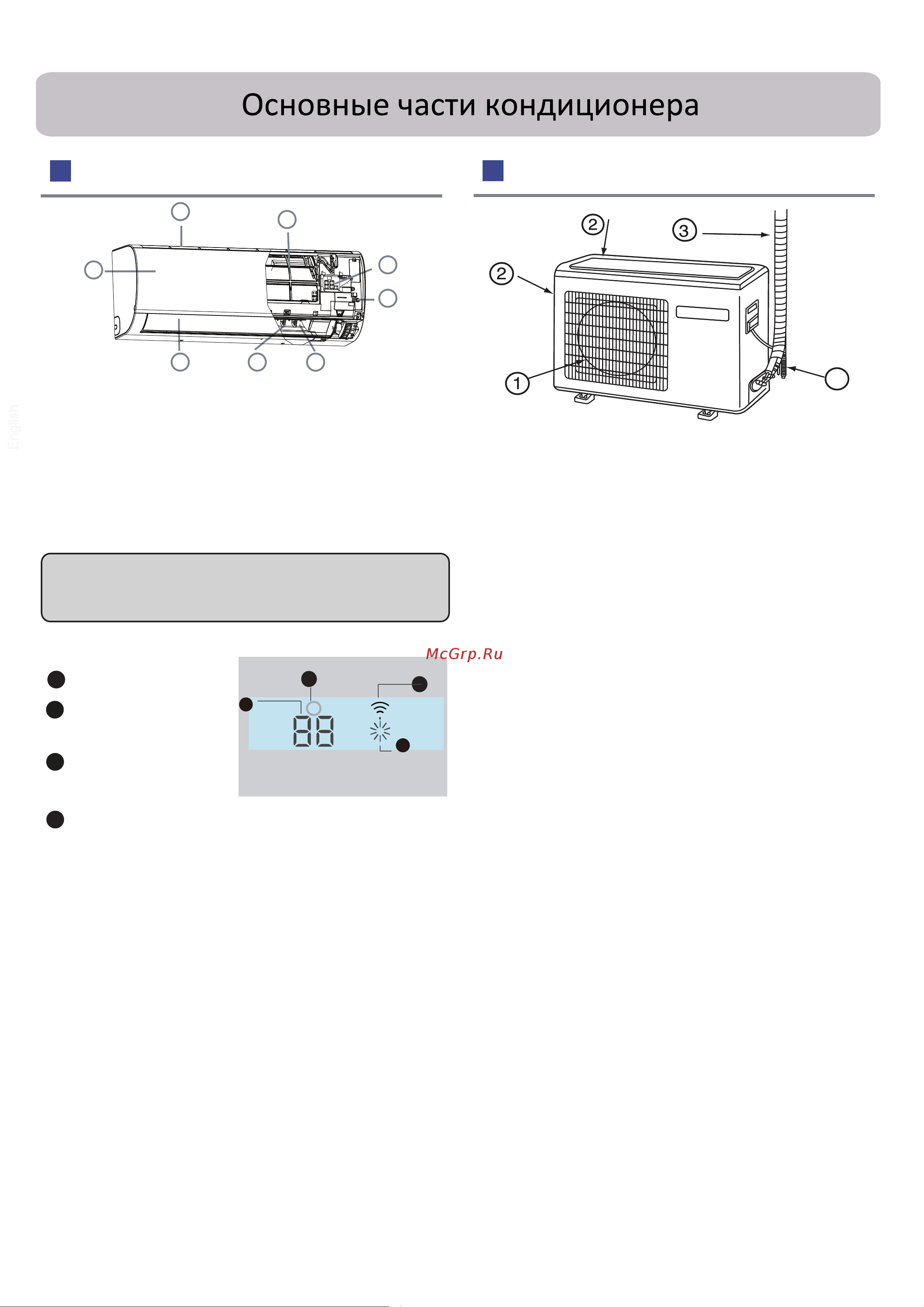

Внутренний блок

Примечание: В зависимости от модели внешний вид

фронтальной панели поставляемого блока может отличаться

от показанной на рисунке.

1.Забор воздуха

2.Воздушный фильтр(за

панелью)

3.Дисплей

4.Кнопка Вкл./Выкл.

5.Выход воздуха

6.Вертикальные жалюзи

(регулирование потока вправо/

влево)

7.Горизонтальные

жалюзи (регулирова-

ние потока вверх/вниз - нельзя

регулировать вручную)

8.Лицевая панель

Наружный блок

Рисунок приведен только для общей информации.

Поставляемый блок может отличаться от показан-ного на

рисунке.

ВЫХОД

ЗАБОР ВОЗДУХА

ПОДКЛЮЧЕНИЕ ТРУБНЫХ ЛИНИЙ И ЭЛЕКТРИЧЕСКОГО КАБЕЛЯ

ДРЕНАЖНЫЙ ШЛАНГ

Дисплей блока

Приёмник ИК-сигнала

Температура в помещении

(При настройке с пульта ДУ

отображается температурная

уставка)

Индикатор рабочего режима

(Горит во время

работы компрессора)

Wi-F

i управление
