117

Зарядка высоковольтной аккумуляторной батареи

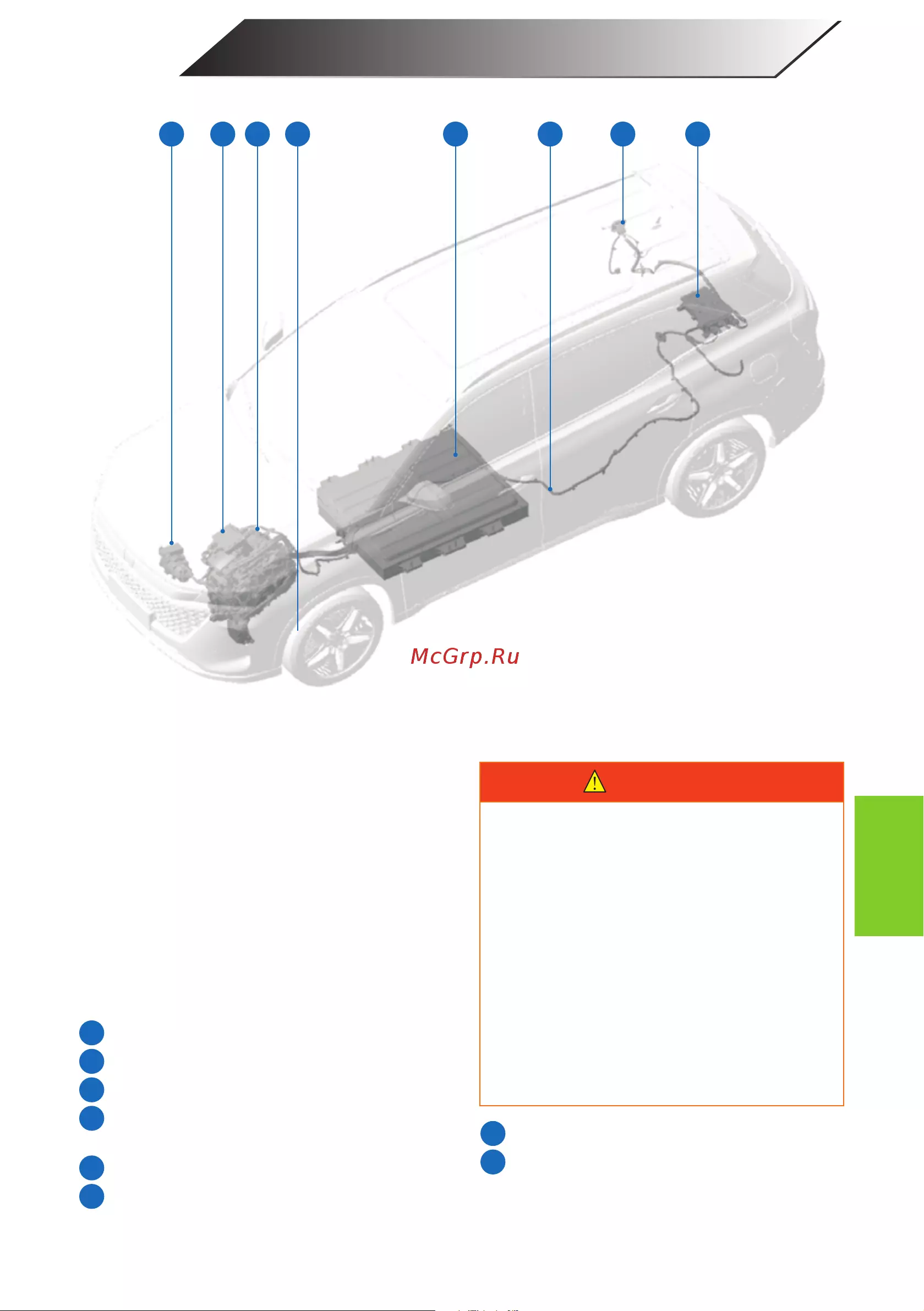

Описание высоковольтных устройств

Иллюстрация. Рисунок приводится исключительно в качестве иллюстрации. На вашем автомобиле компоненты и их

расположение могут отличаться

01 03 05 06 07 0802 04

Краткое описание высоковольтных

компонентов

Высоковольтные компоненты и кабели автомобиля на-

ходятся в подкапотном пространстве, багажном отсеке

и интегрированы в шасси. Высоковольтные компоненты

помечены соответствующими обозначениями или пре-

дупреждающими надписями. Высоковольтные кабели

уложены в оранжевые гофрированные трубки. Не прика-

сайтесь к высоковольтным компонентам и кабелям и не

разбирайте их самостоятельно. В противном случае это

может привести к травмам, в том числе смертельным, и

повреждению автомобиля.

Электрический компрессор

Высоковольтный распределительный блок

Гибридная коробка передач

Нагреватель с положительным температурным ко-

эффициентом (PTC)

Высоковольтная аккумуляторная батарея

Высоковольтный жгут проводов

Зарядная розетка

Высоковольтное устройство «два в одном» (заряд-

ное устройство)

ПРЕДУПРЕЖДЕНИЕ!

• Никакие высоковольтные компоненты не пред-

назначены для самостоятельного техническо-

го обслуживания / ремонта. Не разбирайте, не

снимайте и не заменяйте высоковольтные ком-

поненты, кабели или разъемы самостоятельно.

Высоковольтные кабели имеют гофрированную

оболочку оранжевого цвета, по которой их легко

определить.

• Внимательно прочитайте предупреждения на

наклейках, прикрепленных к компонентам авто-

мобиля, если наклейки относятся к безопасности

пользователей.

• В случае возникновения пожара следует немед-

ленно связаться с местной пожарной службой.

Spec-0146-Blok.indd 117 22.03.2024 12:57:09
