В СЛУЧАЕ НЕИСПРАВНОСТИ
6
251

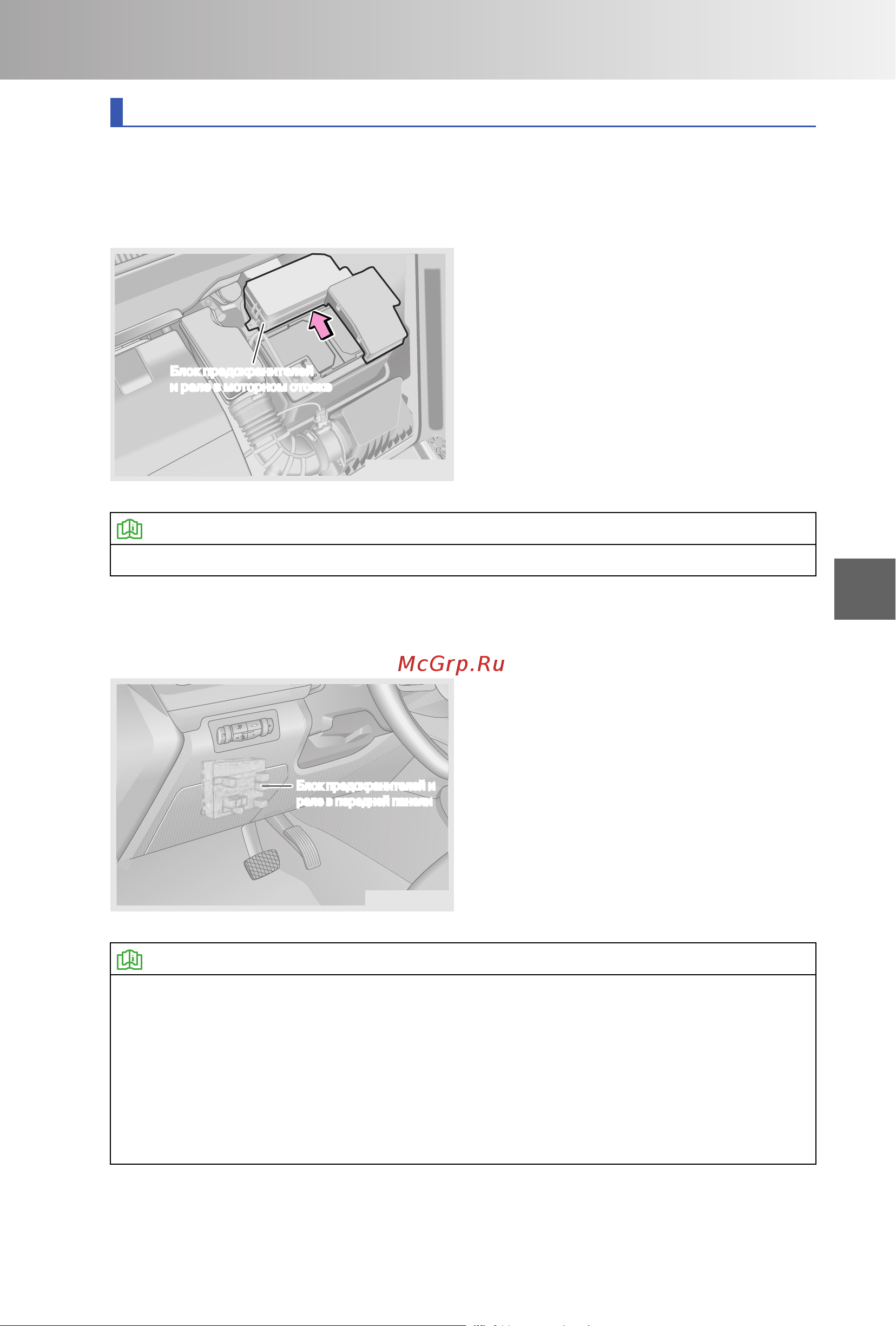

Схема блока предохранителей и реле
■ Блок предохранителей и реле в моторном отсеке
Данный блок плавких предохранителей и реле расположен в правой части
моторного отсека, если смотреть со стороны радиатора, за аккумуляторной
батареей (как показано стрелкой на рисунке).
Блок предохранителей
и реле в моторном отсеке
OMM32-6200
1.Выключите все потребители
электроэнергии и установите
выключатель пуска двигателя в
положение OFF.
2.Отсоедините провод от
«отрицательного» (-) полюсного
вывода аккумуляторной батареи.
3.Снимите крышку блока
предохранителей в моторном отсеке
для проверки или замены
предохранителей.
ПРОЧИТАЙТЕ
При необходимости снимите кожух двигателя.
■ Блок предохранителей и реле в передней панели
Блок предохранителей и реле в салоне автомобиля находится в отсеке в передней
панели со стороны водителя.
OF
F
O
F
F
0
1
P
OMM32-6210
Блок предохранителей и
реле в передней панели
1.Выключите все потребители
электроэнергии и установите
выключатель пуска двигателя в
положение OFF.
2.Отсоедините провод от
«отрицательного» (-) полюсного
вывода аккумуляторной батареи.
3.Снимите крышку отсека в левой
нижней части панели управления для
проверки или замены
предохранителей.
ПРОЧИТАЙТЕ
• Проверьте предохранители, вызывающие у вас подозрение, по схеме,
нанесенной на внутреннюю сторону крышки блока.
• Во избежание повреждения автомобиля проявляйте осторожность при снятии и
установке крышки отсека. При необходимости обратитесь для этого на
сервисную станцию официального дилера EXEED.
• Во избежание повреждения электрической системы содержите блок плавких
предохранителей в чистоте. Не допускайте попадания влаги внутрь блока через
открытую крышку.
