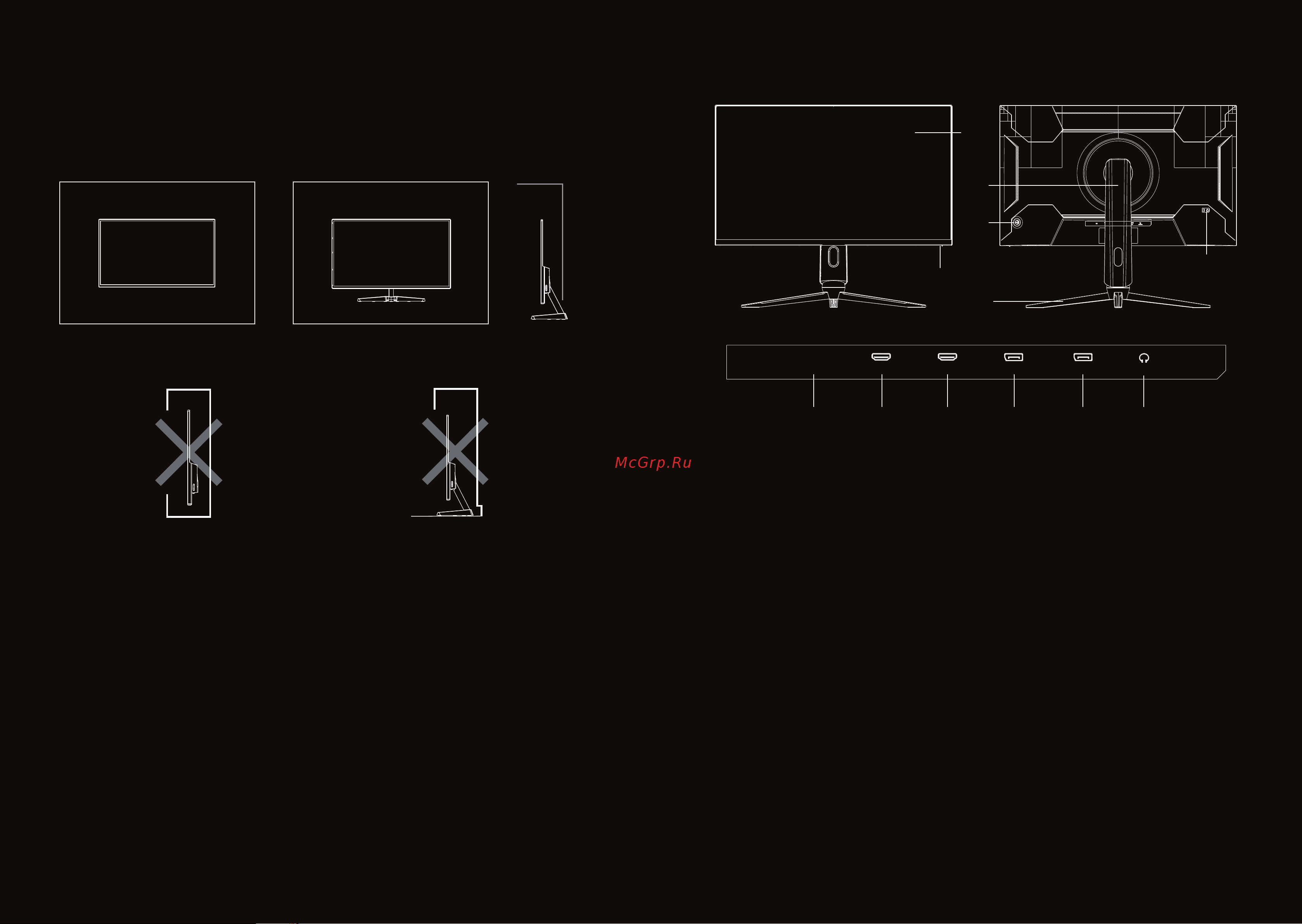

Размещение монитора на подставке

Не размещайте монитор в плохо вентилируемых местах. Обеспечивайте безопасную

циркуляцию воздуха (как показано на рисунке ниже).

Внимание: изображения даны только в ознакомительных целях и могут незна-

чительно отличаться от реального устройства.

Размещение монитора на стене

Размещение монитора на подставке

Схема устройства

6 7 8 9 10 11

1. Экран.

2. Кронштейн.

3. Джойстик / кнопка управления.

4. Подставка монитора.

5. Замок Kensington.

6. Разъем для кабеля питания.

7. Разъем HDMI1.

8. Разъем HDMI2.

9. Разъем DP1.

10. Разъем DP2.

11. Разъем для наушников.

12. Индикатор работы:

◦ горит синим — устройство подключено к источнику питания;

◦ мерцает красным — устройство находится в режиме энергосбережения.

10 см

30 см

10 см 10 см

30 см

7 см

Преграда для циркуляции воздуха Преграда для циркуляции воздуха

стена

Подключение монитора

• Убедитесь, что оба устройства (монитор и ПК) отключены от сети.

• Подключите кабель HDMI/DP к соответствующему разъему монитора, а другой

его конец — к разъему на видеокарте компьютера.

• Доступные интерфейсы подключения: HDMI, DP, аудио разъем.

• Для подключения монитора к сети с заземлением вставьте вилку кабеля пита-

ния в розетку, а другой конец — в соответствующий разъем монитора (DC).

• Установите разрешение и частоту обновления во вкладке «Разрешение экра-

на» (для Windows OC). Рекомендуемое разрешение: 1920 × 1080.

стена

HDMI1 HDMI2 DP1 DP2

EARPHONE
