Преобразователи частоты серии STV320
2.6 Конструктивное исполнение изделия
На примере преобразователя частоты 0,75 кВт ниже показано устройство всех преобразователей
частоты до 2,2 кВт (380 В).
Рис. 2-3: Конструктивное исполнение изделия (3 фазы, 380 В, ≤2,2 кВт)
№ п/п
Наименование
Назначение
1
Разъем для
подключения внешнего
пульта управления
К данному разъему можно подключить внешний дисплей через
кабель со стандартным разъемом RJ45. ПЧ до 2,2 кВт оснащены
встроенным пультом, внешний пульт управления для них является
опцией. ПЧ большей мощности оснащаются внешним пультом
управления
2
Заглушка разъема для
подключения внешнего
пульта управления
Обеспечивает защиту разъема
3 Защитная крышка
Обеспечивает защиту внутренних частей и компонентов от пыли и
препятствует касанию человеком разъемов при работе ПЧ
4
Отверстие в защитной
крышке
Позволяет сдвигать крышку, когда ее надо снять или поставить
обратно. При работе фиксирует крышку
5
Панель для ввода
кабелей управления и
силовых кабелей
Защита внутренних компонентов и препятствует касанию человеком
разъемов при работе ПЧ
6
Заводская табличка
(шильдик)
Информирует пользователя о типе применяемого изделия, его
номиналах, стране изготовители и т. д. См. раздел «Обзор изделия»
7 Ручка потенциометра
Для задания параметров. См. раздел «Порядок использования
пульта управления»
8 Клеммы управления
Для подключения кабелей управления. См. раздел «Подключение
кабелей»
9 Силовые клеммы
Для подключения силовых кабелей. См. раздел «Подключение
кабелей»
10
Резьбовые отверстия
Для крепления вентилятора
11 Вентилятор охлаждения
Для принудительного охлаждения радиатора ПЧ. См. раздел «Поиск
и устранение неисправностей»
12
Крышка вентилятора
Защищает вентилятор от повреждения
Примечание. Для отверстий 4 и 10, показанных на рисунке выше, винты входят в комплект изделия

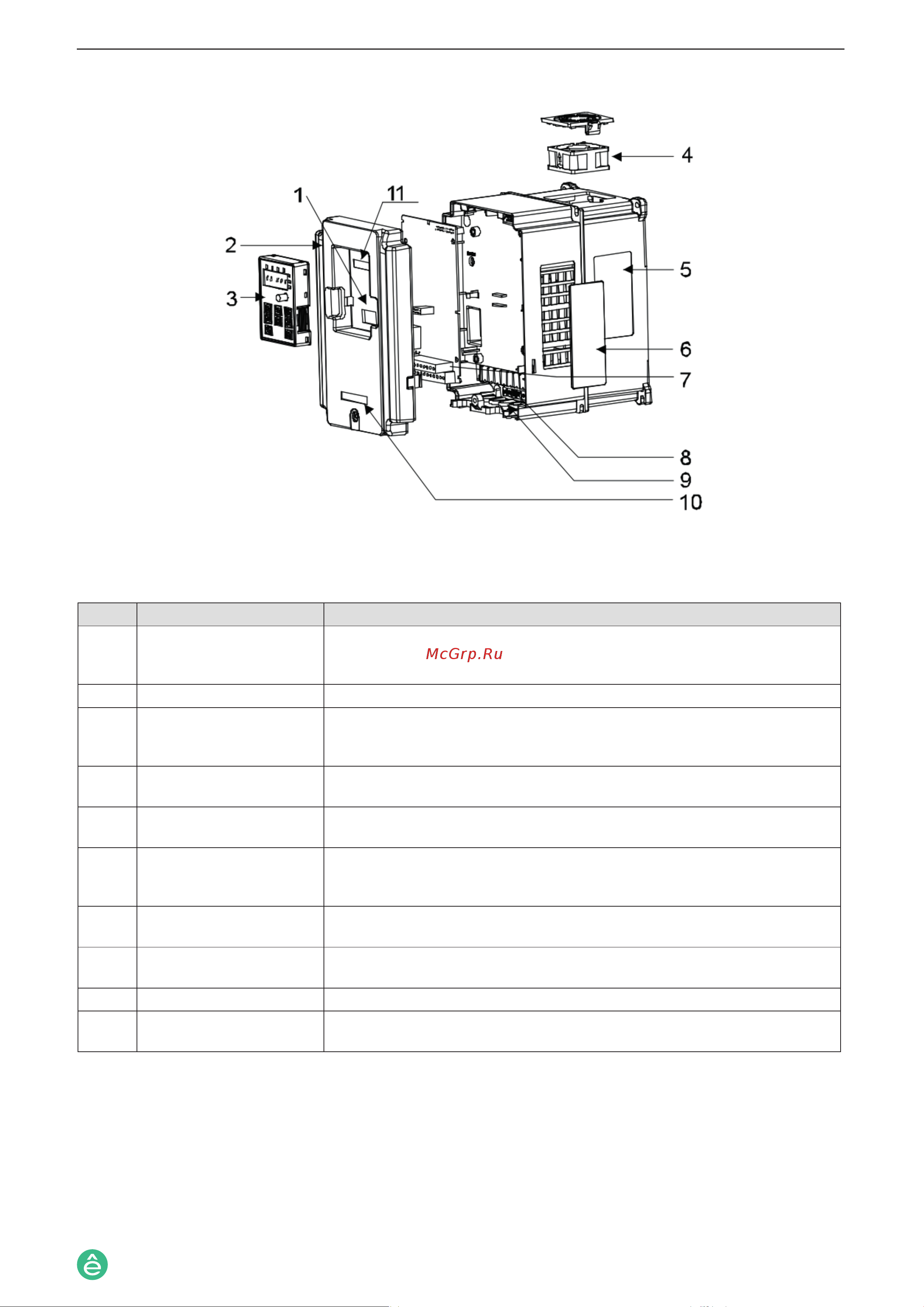

На примере преобразователя частоты 4 кВт ниже показано устройство ПЧ от 4,4 кВт (380 В).
Рис. 2-3: Конструктивное исполнение изделия (3 фазы, 380 В, ≥ 4 кВт)
№ п/п
Наименование
Назначение
1
Разъем для
подключения внешнего
пульта управления
К данному разъему можно подключить внешний пульт управления. С
ПЧ от 4 кВт внешние пульты управления идут в комплекте
2
Лицевая панель
Обеспечивает защиту внутренних частей и компонентов
3
Внешний пульт
управления
Служит для отображения параметров ПЧ, его настройки, диагностики
и мониторинга параметров. См. раздел «Порядок использования
пульта управления»
4 Вентилятор охлаждения
Для принудительного охлаждения радиатора ПЧ. См. раздел «Поиск
и устранение неисправностей»
5 Заводская табличка
Информирует пользователя о типе применяемого изделия, его
номиналах, стране изготовители и т. д. См. раздел «Обзор изделия»
6
Крышка отверстия для
отвода тепла
Дополнительный элемент, повышающий степень защиты ПЧ.
Демонтаж крышки приводит к более эффективному охлаждению ПЧ.
Но при этом уменьшается его степень защиты.
7 Клеммы управления
Для подключения кабелей управления. См. раздел «Подключение
кабелей»
8 Силовые клеммы
Для подключения силовых кабелей. См. раздел «Подключение
кабелей»
9
Кабельный ввод
Для крепления кабелей
10 Обозначение ПЧ
Для определения серии изделия. См. раздел «Условные
обозначения изделий»
