22 |

STV320

s ysteme.ru

Преобразователи частоты серии STV320

4 Порядок использования пульта управления

4.1 Описание пульта управления

Пульт управления предназначен для управления ПЧ SystemeVar серии STV320 и STV320C, настройки и

мониторинга параметров.

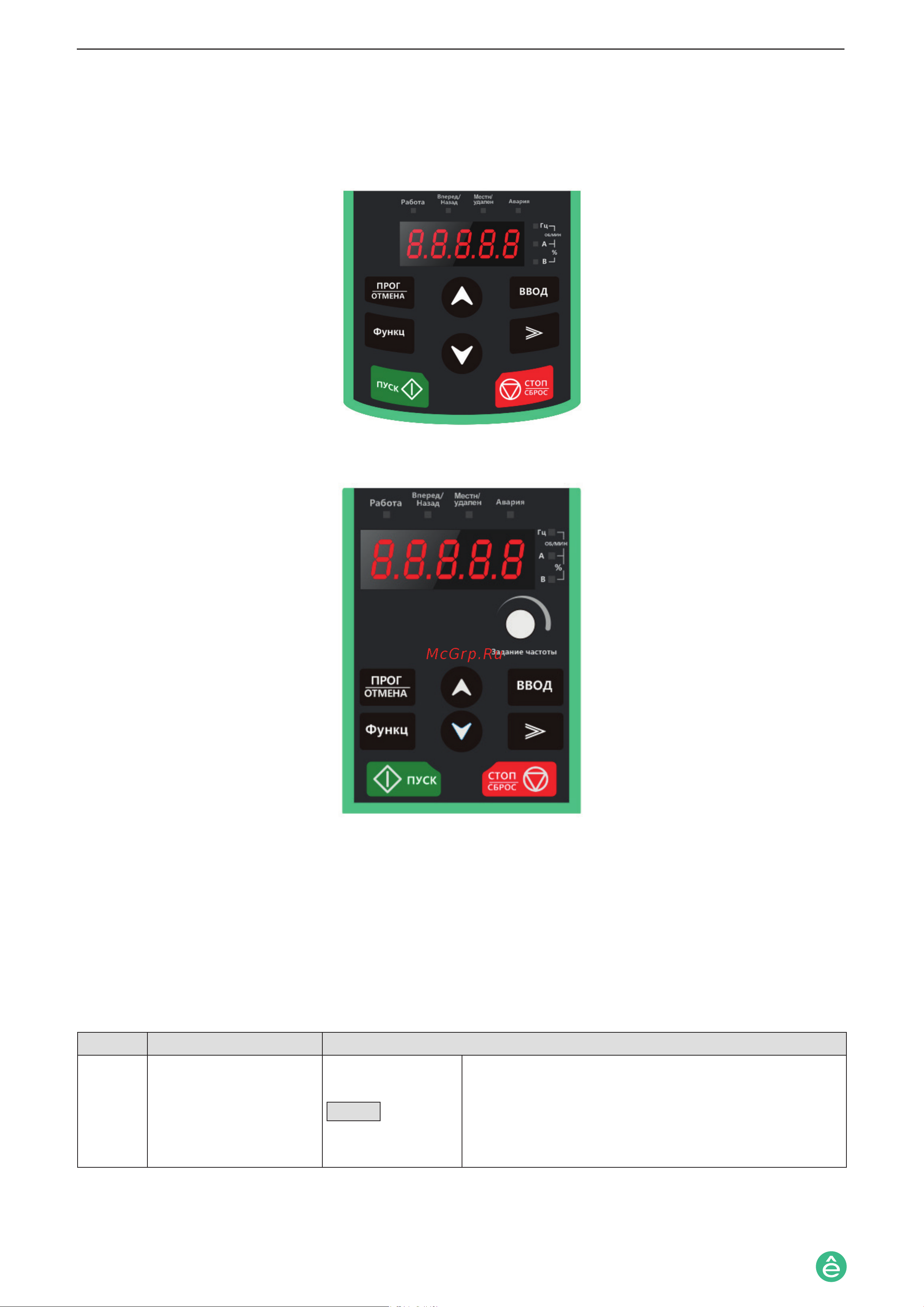

Рис. 4-1: Встроенный пульт управления (в ПЧ до 2,2 кВт)

Рис. 4-2: Внешний пульт управления

Примечания.

1. Встроенный пульт управления является стандартным оснащением для ПЧ следующих

модификаций: 1 фаза, 220 В / 3 фазы и 380 В ≤2,2 кВт. Внешний пульт управления входит

тандартную комплектацию ПЧ следующих модификаций: 3 фазы, 380 В (≥ 4 кВт.

2. Внешний пульт управления может дополнительно использоваться со встроенным пультом

управления.

№ п/п

Наименование

Описание

Светодиодный

индикатор состояния

Работа

Отключенный светодиодный индикатор означает,

что ПЧ находится в состоянии останова;

мигающий индикатор означает, что ПЧ находится в

режиме автонастройки параметров;

светящийся индикатор означает, что ПЧ находится

в состоянии работы
