STV320

| 27

s ysteme.ru

Преобразователи частоты серии STV320

4.3 Работа с пультом управления

Вы можете управлять ПЧ с помощью пульта управления. Для более подробного изучения параметров и

их значений смотрите список параметров с их описанием.

4.3.1 Как изменить значения параметров ПЧ

В ПЧ предусмотрено три уровня меню, включающие:

1. Номер группы параметров (меню первого уровня)

2. Номер кода параметра (меню второго уровня)

3. Значение параметра (меню третьего уровня)

Примечание. Нажатие на кнопки ПРОГ/ОТМЕНА и ВВОД позволяет вернуться в меню второго уровня из

меню третьего уровня. Различие: нажатие на кнопку ВВОД обеспечивает сохранение заданных

параметров в ПЧ с последующим возвратом в меню второго уровня с автоматическим переходом к

следующему параметру; в то время как нажатие ПРОГ/ОТМЕНА обеспечивает непосредственный

возврат в меню второго уровня без сохранения значения параметров, после чего отображается текущий

параметр. В меню третьего уровня, если параметр не имеет мигающей точки, то это означает, что

данный параметр не может быть изменен. Возможные причины:

1) данный параметр только для чтения (является неизменяемым параметром), например, это параметр,

отображающий текущее значение;

2) данная функция не изменяется в процессе работы, но может быть изменена в состоянии останова.

Пример: изменение параметра P00.01 из 0 в 1:

Примечание. При настройке для смещения и коррекции могут

быть использованы кнопки со стрелками.

Рис. 4-3: Схема изменения параметров

4.3.2 Настройка пароля в ПЧ

В ПЧ SystemeVar серии STV320 и STV320S

предусмотрена возможность настройки пользовательского

пароля для защиты значений параметров. Для активации защитного пароля используется параметр

Р7.00, и защита паролем начинает действовать немедленно после выхода из режима редактирования

параметров. Для повторного входа в режим редактирования параметров следует нажать кнопку

ПРОГ/ОТМЕНА, при этом на дисплее будет отображено «0.0.0.0.0.». Без ввода правильного пароля

пользователь не сможет войти в меню.

Чтобы отменить защиту паролем, следует установить для параметра Р7.00 значение «0».

Примечание. При настройке для смещения и коррекции могут

быть использованы кнопки со стрелками.

Рис. 4-4: Схема настройки пароля

Все разряды

мигают

Данный разряд

мигает

Данный разряд

мигает

Данный разряд мигает

Все разряды мигают

Данный разряд мигает

4.3.3 Контроль состояния ПЧ

В ПЧ SystemeVar серии STV320 и STV320S предусмотрена группа параметров Р17, которая

обеспечивает возможность контроля состояния. При помощи этой группы пользователи могут следить за

состоянием ПЧ.

Примечание. Для установки значения можно использовать

для изменения значений

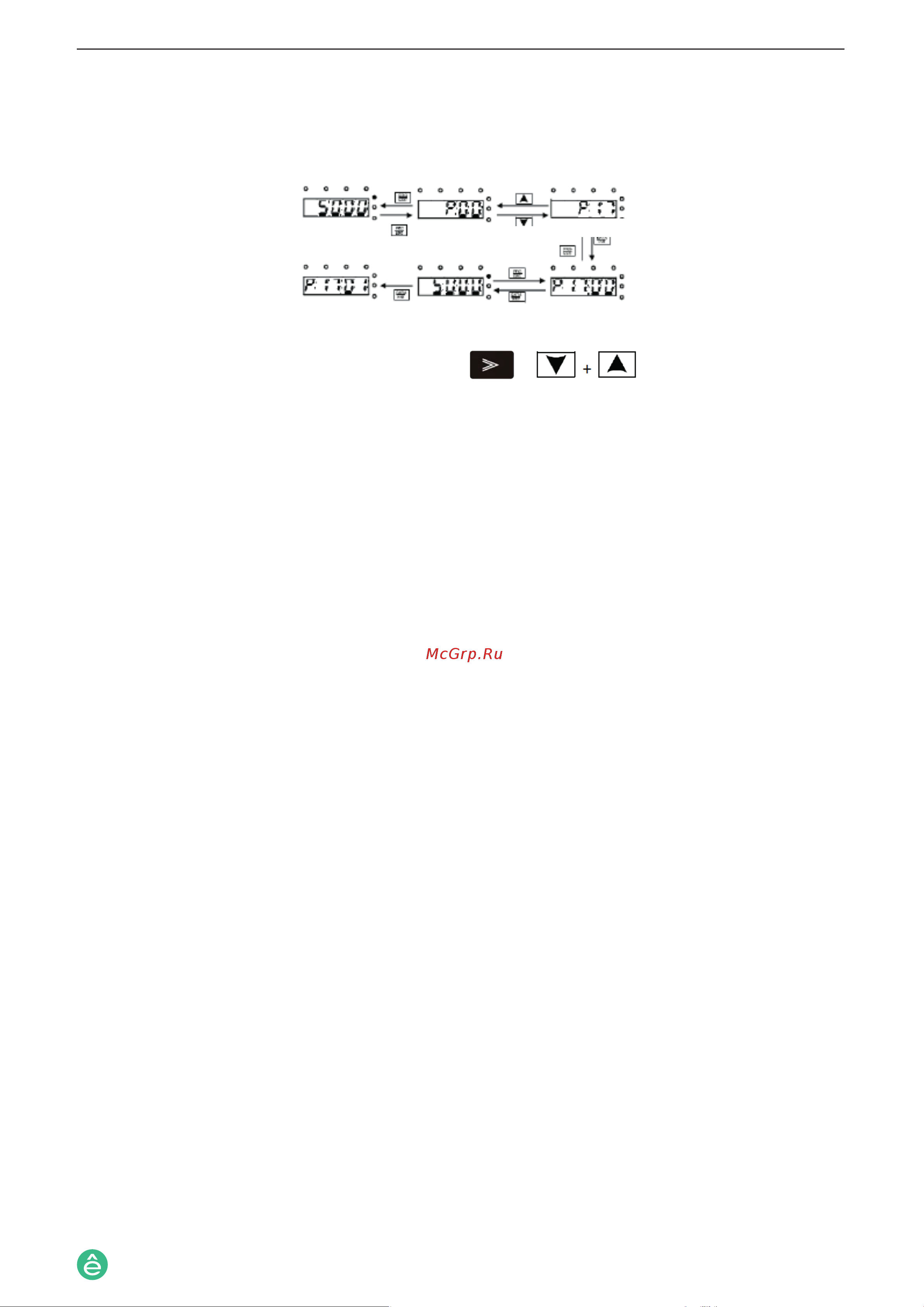

Рис. 4-5: Схема контроля состояния

Все разряды мигают

Данный разряд мигает
