В
ВНИМАНИЕ! НЕСОБЛЮДЕНИЕ ИНСТРУКЦИИ МОЖЕТ ПРИВЕСТИ К
НЕКОРРЕКТНОЙ РАБОТЕ АМОРТИЗ
!

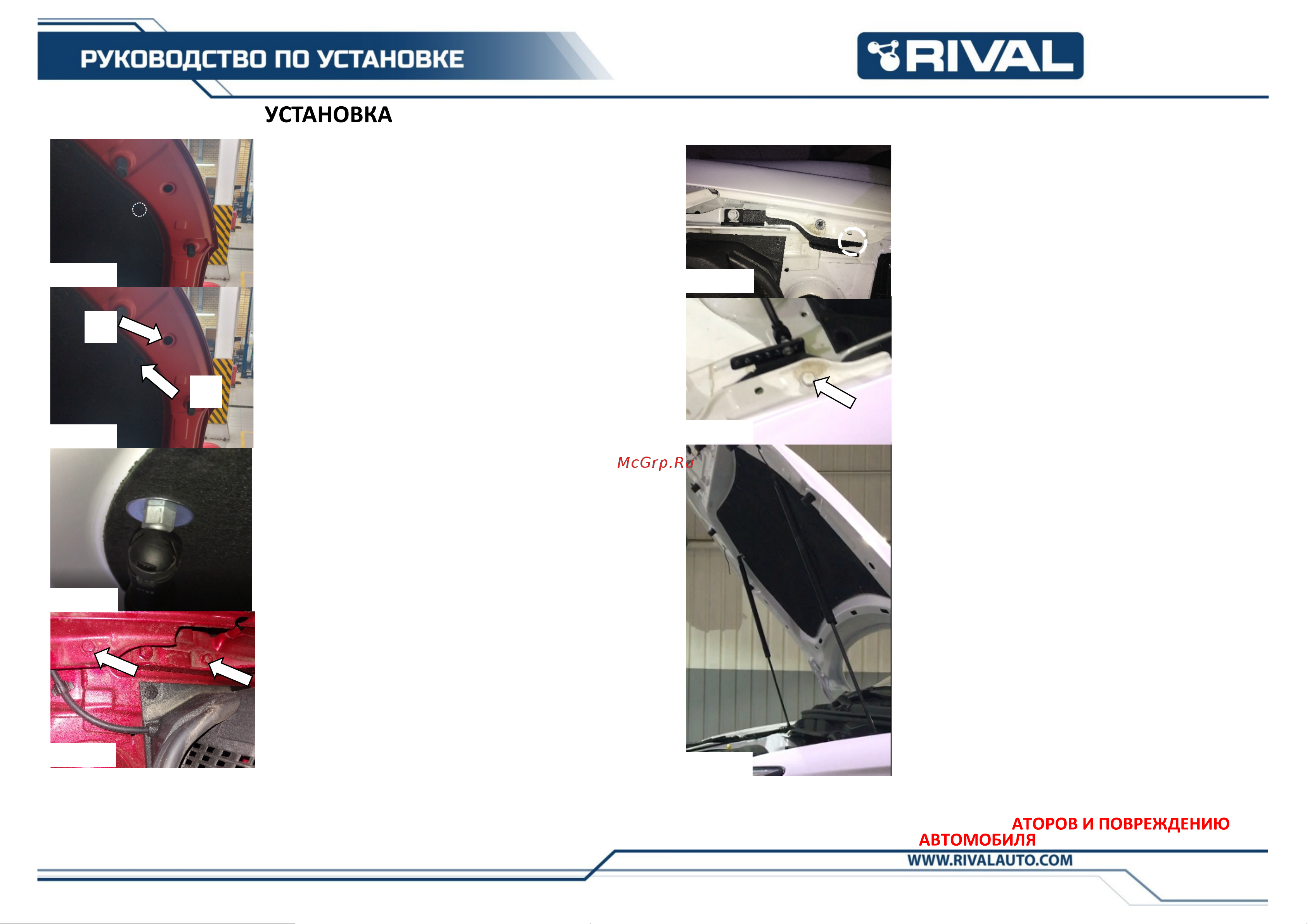

1. Демонтировать пистоны крепления
обшивки капота (Рис.1).
2. Завести планку закладную в отверстие
капота (А). Совместить резьбовое отверстие
в планке закладной с отверстием от
пистона (Б) (Рис.2).
3. Вкрутить в планку закладную шарнир с
шайбой. Затянуть шарнир высокой
торцевой головкой №10 с усилием 9 Нм.
(Рис.3). Аналогично установить шарнир на
другую сторону автомобиля.
4. Торцевой головкой №13 выкрутить болт
крепления петли капота. Торцевой головкой
№10 выкрутить болт крепления крыла
(Рис.4).
5. Примерить кронштейн, в месте упора
кронштейна в капот наклеить защитную
пленку Oracal (Рис.5).
6. Установить кронштейн, вкрутить штатный
болт крепления петли капота торцевой
головкой №13 (Рис.5).
7. Выставить соосность гайки крепления
крыла с гайкой на кронштейне, вкрутить
штатный болт торцевой головкой №10
(Рис.6).
8. Аналогично установить крепления на
другую сторону автомобиля.
9. Прокачать амортизаторы (упереть в пол
штоком вниз, 5 раз полностью сжать и
отпустить).
10. Защелкнуть фитинги амортизаторов на
шарниры. Амортизаторы устанавливаются
штоком вниз (Рис.7).
11. Плавно и без рывков не до конца
закрыть капот. Убедиться в отсутствии
контакта амортизаторов с элементами
кузова автомобиля.
12. Проверить сохранение заводских
зазоров между капотом и крыльями. При
необходимости отрегулировать.
А
Б
Рис.1
Рис.3
Рис.4
Рис.5
Рис.6
Рис.2
Рис.7
