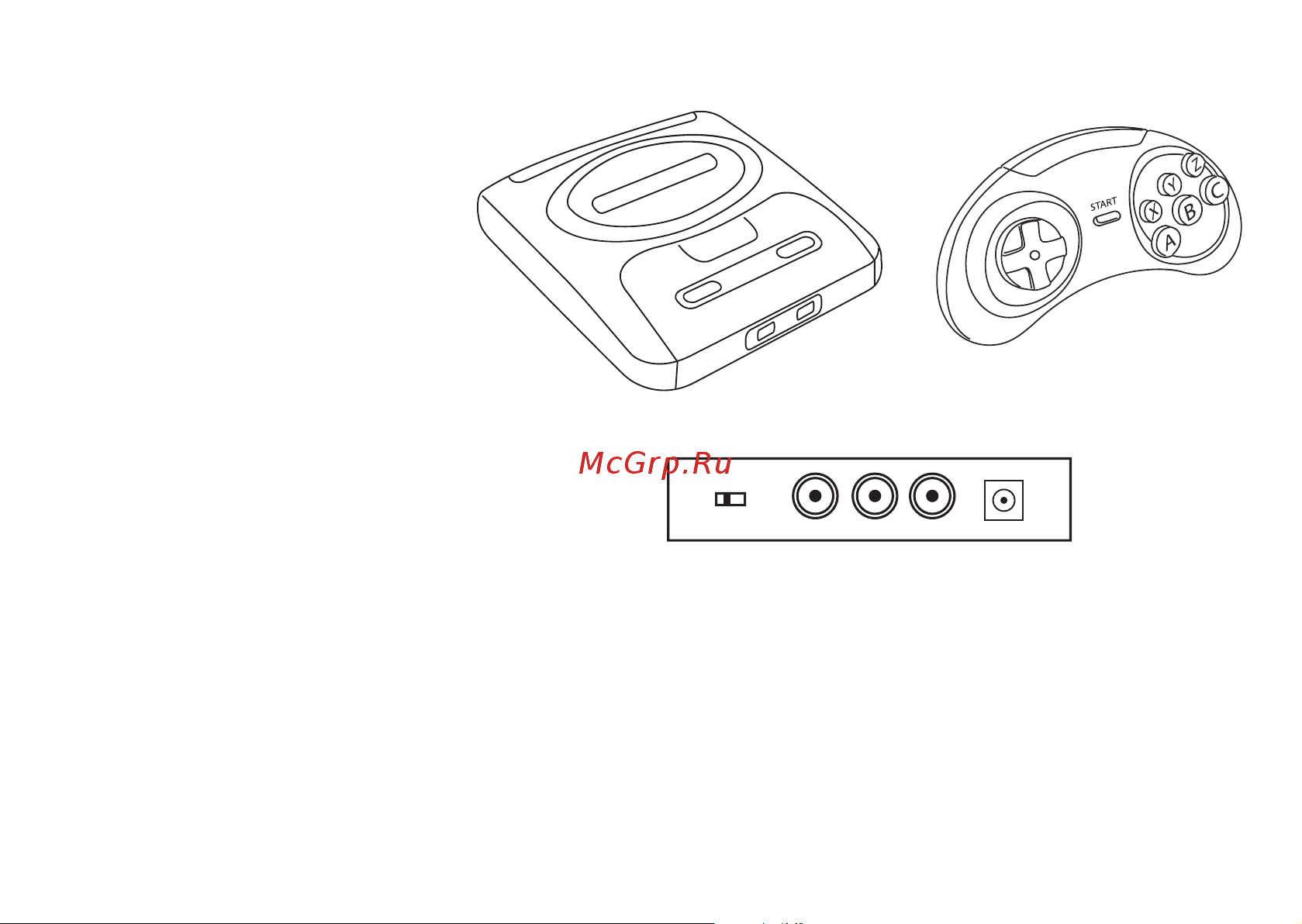

Составные части игровой видеоприставки

1. Игровая консоль

2. Кнопка включения ON/OFF

3. Кнопка RESET

4. Разъём для картриджа

5. Разъёмы для джойстиков

6. Управляющие стрелки

7. Кнопка START

8. Кнопки A, B, C (X, Y, Z)

9. Переключатель PAL/NTSC

10. Разъёмы аудиовидео-кабеля

11. Разъём для подключения

блока питания

Начало работы

1. Присоедините штекеры кабеля к аудиовидео-выходу игровой консоли.

2. Присоедините жёлтый штекер кабеля к видеовходу телевизора, а белый и красный

штекеры кабеля – к аудиовходам телевизора.

3. Переведите телевизор в режим Видео.

4. Подключите блок питания к игровой консоли и включите его в сеть.

5. Включите игровую консоль.

Задняя панель консоли

9 10 11
