RU Руководство по эксплуатации BGМ341 00 000 РЭ U

5. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

■ Газовая варочная панель - это специальное устройство для приготовления пищи за счет об-

разования тепла от сгорания газа в газовых горелках. Горелки расположены на рабочем столе

панели. Управление работой газовых горелок осуществляется кранами. Для зажигания горелок

используется интегрированный розжиг.

Для горения газа необходим воздух поме-

щения. Устройство для отвода продуктов

сгорания газа не предусмотрено.

Более подробное описание работы со-

ставных частей панели в соответствую-

щих разделах данного руководства по

эксплуатации.

■ Ваша панель может иметь не все эле-

менты комфортности указанные на рисун-

ке. Полная информация представлена в

таблице комфортности плит на обложке

данного руководства.

6. СТИЛЬ

■ Внешний вид панели, формы видовых деталей, формы ручек управления, рисунки на поверх-

ности определяются стилем панели, который обозначается латинскими буквами, цифрами и ука-

зывается на фирменной табличке, в гарантийных обязательствах.

7. КОМПЛЕКТНОСТЬ

№ п/п Наименование составных частей Кол-во Модели панелей

1. Панель газовая 1

Все модели

2. Решётка стола (комплект) 1

3. Руководство по эксплуатации 1

4. Гарантийные обязательства 1

5. Упаковка 1

6. Прижим 3 Все модели, кроме BGС341 11, BGС341 12, BGM341

09, GM309, BGM341 11, GM311, BGM341 12

4 BGС341 11, BGС341 12, BGM341 09, GM309,

BGM341 11, GM311, BGM341 12

7. Винт саморез 4,2х16 мм 3 Все модели, кроме BGС341 11, BGС341 12

4 BGС341 11, BGС341 12, BGM341 09, GM309,

BGM341 11, GM311, BGM341 12

8. Комплект сопел для перевода на

сжиженный газ

Все модели

9. Фильтр газовый 1 BGС341 02, BGС341 04, BGС341 06, BGС341 08,

BGС341 10, BGС341 12, BGM341 02, BGM341 04,

BGM341 06, BGM341 08, BGM341 10, BGM341 12

10. Прокладка 1 BGС341 01, BGС341 03, BGС341 05, BGС341 07,

BGС341 11, BGM341 01, BGM341 03, BGM341 05,

BGM341 07, BGM341 09, GM309, BGM341 11, GM311

11. Уплотнительный материал 2,22 м Все модели

12. Штуцер

Прокладка

1Т2 BGM341 11, 1Т2 BGM341 12, 1Т2 BGM341 07,

1Т2 BGM341 08, 1Т3 BGM341 11, 1Т3 BGM341 12,

1Т3 BGM341 07, 1Т3 BGM341 08, 1Т38 BGM341 11,

1Т38 BGM341 12, 1Т38 BGM341 07, 1Т38 BGM341 08

8. ХАРАКТЕРИСТИКИ

8.1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

■ Панели предназначены для работы с газами 2-го и 3-го семейства. Используется природный

газ (метан) ГОСТ 5542-87, с номинальным давлением 2000 Па; сжиженный газ (пропан-бутан)

ГОСТ 20448-90, с номинальным давлением 3000 Па. Перевод панели с природного на сжиженный

газ и с одного давления на другое производится заменой сопел горелок и регулировкой винтов

малого пламени (ВМП) кранов в соответствии с таблицей 1. Климатическое исполнение УХЛ4 по

ГОСТ15150-69 и ГОСТ15543.1-89.

■ Число горелок стола, шт......................................................................................................................4

■ Напряжение электросети, В............................................................................................................230

Решётка

Стол

Горелка стола

Панель управления

Рукоятка управления

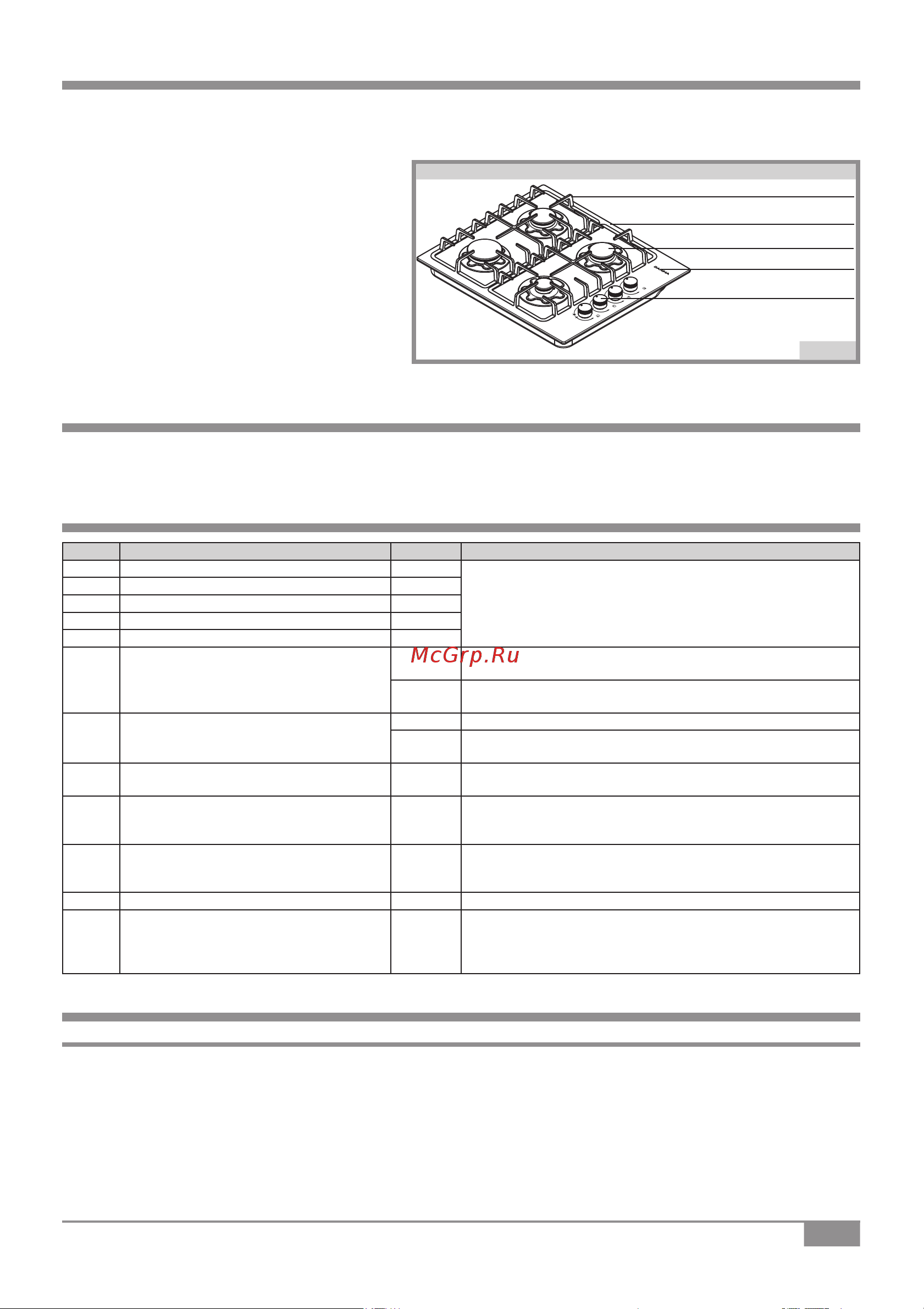

рис. 4

Устройство панели
