RU Руководство по эксплуатации GM 1D 00 000 РЭ U

Примечание: В графах маркировка «сопла» и «ВМП» указана маркировка, которая соответствует диа-

метру отверстия сопла в мм х 100. Сменные сопла и ВМП поставляются по отдельному заказу.

Для плит, оснащённых кранами c регулируемым ВМП, настройка расхода газа производится поворотом

ВМП. Регулирование производится до обеспечения устойчивого горения на малом пламени.

8.2. ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

■ Суммарный вес продуктов, располагаемых на решётке духовки, не более, кг..............................3

■ Суммарный вес продуктов, располагаемых на противне духовки, не более, кг...............................3

■ Суммарный вес продукта, располагаемого на вертеле, не более, кг..............................................2

■ Вес посуды с продуктами, располагаемых на решетке стола по центру над каждой горелкой

не более, кг...........................................................................................................................................10

■ Диаметр посуды, устанавливаемой на решетку стола, не менее, мм.........................................120

■ Диаметр посуды, устанавливаемой на решетку стола, не более, мм.......................................240

■ Конструкция направляющих обеспечивает устойчивость, выдвинутых из духовки не менее чем

на половину, решетки, противня и поддона при их равномерном нагружении массой, не более 3 кг.

9. ПАНЕЛЬ УПРАВЛЕНИЯ

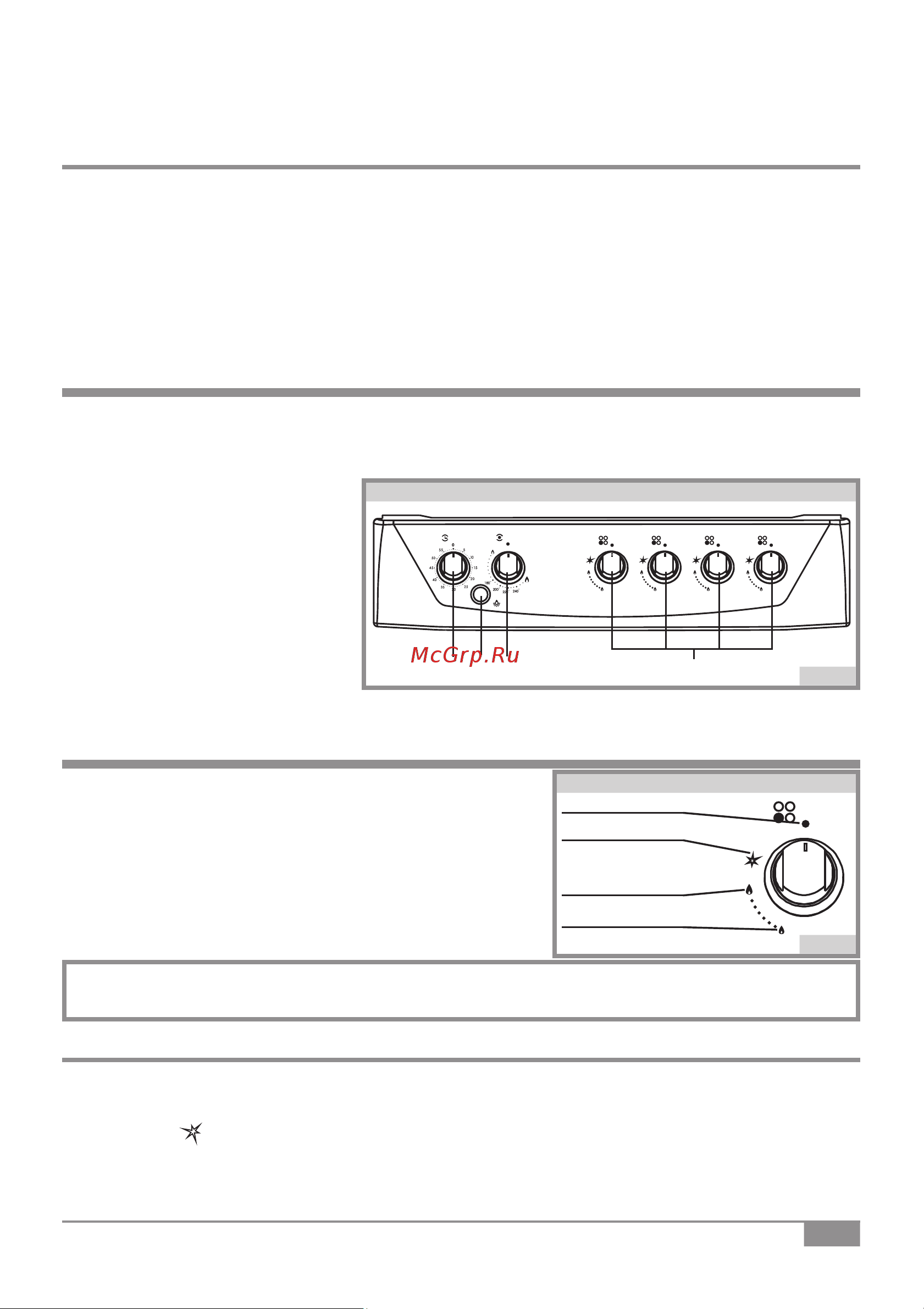

■ На рисунке панели управления (рис.6) присутствуют элементы комфортности, которые могут

присутствовать на панелях различных моделей плит. Для Вашей плиты перечень элементов

указан в таблице комфортности моделей плит на обложке настоящего руководства.

1. Рукоятка механического

таймера.

2. Кнопка включения подсветки

духовки (для моделей 1020,

1022, 1023, 1024, 1120,

1122, 1123, 1124 - кнопка

включения подсветки духовки и

электровертела)

3. Рукоятка управления

терморегулятора горелок

духовки или рукоятка

управления крана горелки

духовки.

4. Рукоятка управления крана горелки стола.

10. ГОРЕЛКИ СТОЛА

■ Положение горелок на столе и символы состояния работы

горелок схематично изображено (рис.7) возле рукоятки

каждого крана на панели управления.

■ Все краны имеют ограничение в положении «малое

пламя», обеспечивающее устойчивое горение в

экономичном режиме.

■ Регулировку пламени производят плавно, поворотом

рукоятки крана от знака «большое пламя» до знака

«малое пламя».

ПРИМЕЧАНИЕ! Во время эксплуатации плиты возможно выгорание эмали на

кончиках зубьев решётки стола в зоне горелок, что не является производственным

дефектом и не влияет на работу плиты.

10.1. ЗАЖИГАНИЕ ГОРЕЛКИ СТОЛА С УСТРОЙСТВОМ «ГАЗ-КОНТРОЛЬ»:

1. Нажать и повернуть рукоятку крана в положение «большое пламя».

2. Удерживая рукоятку крана в нажатом положении поднести огонь к горелке стола.

Для плит с электророзжигом - нажать и удерживая нажатой повернуть рукоятку крана в по-

ложение «

», дождаться появления пламени.

3. После появления пламени необходимо удерживать рукоятку крана в нажатом положении 10

секунд, это необходимо для срабатывания устройства «газ-контроль».

4. Отпустить рукоятку крана и убедиться, что пламя не погасло, затем установить рукоятку в

нужное Вам положение.

рис. 6.

Панель управления плиты

рис. 7

Малое пламя

Большое пламя

Кран закрыт

Электророзжиг

Для моделей с интегриро-

ванным розжигом

Символы
