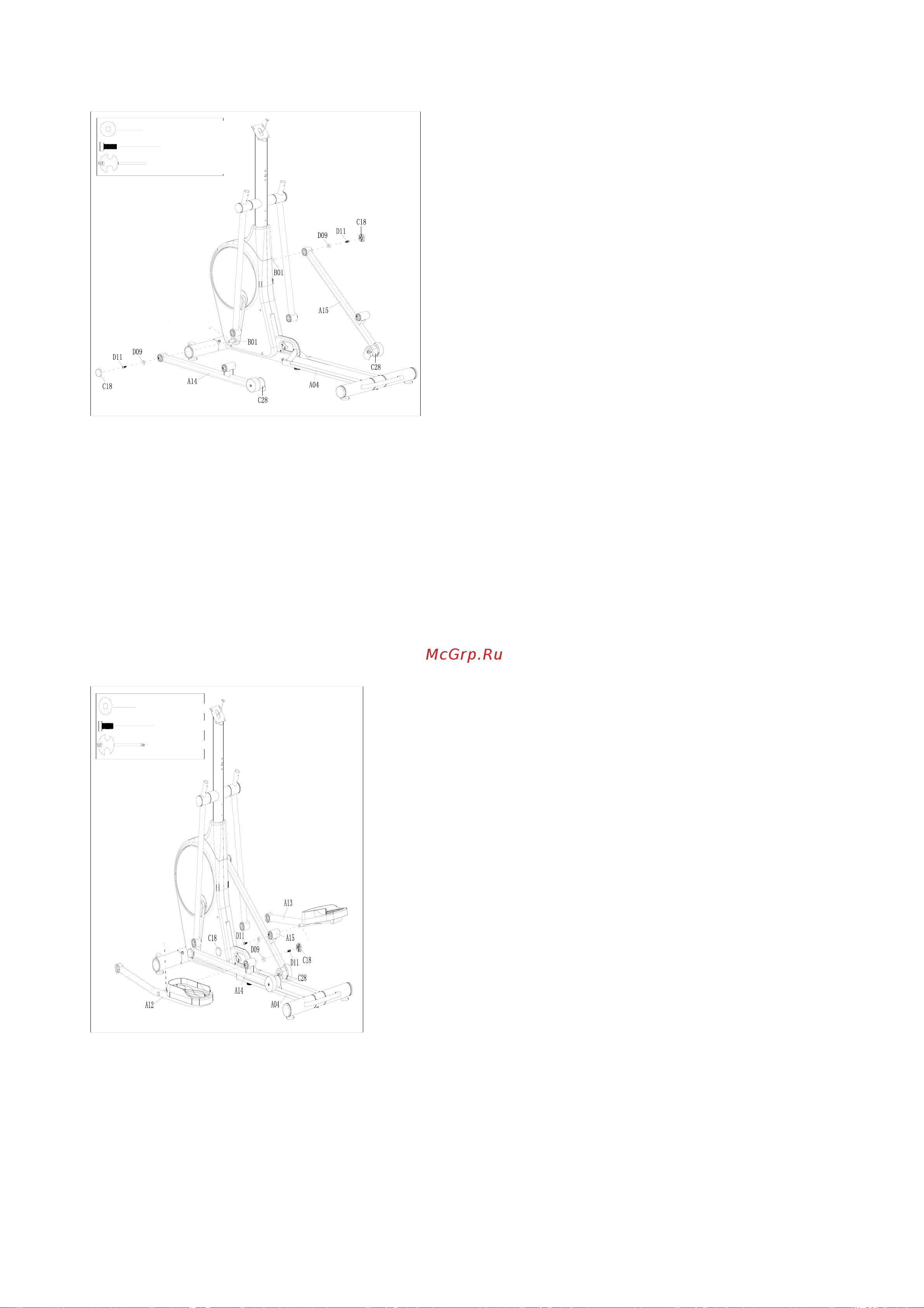

Шаг 7

1. Смажьте левую и правую опоры педали (A12/A13);

2. Вставьте левую опору педали (A12) в левую опору шатуна (A14), а затем закрепите

транспортировочное колесо (C28) на направляющей (A04). Наконец, закрепите левую

опору педали (A12) в левую опору шатуна (A14) с помощью шестигранной гайки (D11)

и большой шайбы Ф8 (D09);

3. Прижмите торцевую крышку вала (C18) к шестигранной гайке (D11);

4. Повторите описанные выше действия, чтобы закрепить правую опору педали (A13).

Шаг 8

1. Последовательно вставьте вал (B06), втулку (B17) и левый поручень (A10) в левую

опору педали (A12).

2. Соедините левую опору педали (A12) с левым поручнем (A10) с помощью

шестигранной гайки (D11), большой шайбы Ф8 (D9) и шестигранного болта M8*20

(D05).

D09 Ф24*Ф8*1.5 2шт.

D11 М8*20 2шт.

B15 S=13-14-18 1 шт.

D11 M8*20 2 шт.

D09 Ф24*Ф8*1.5 2 шт.

Смазка
