Монтаж завесы

ВНИМАНИЕ!

• Перед проведением монтажных работ необхо-

димо ознакомиться с разделом «Меры безопас-

ности» настоящей инструкции.

• К монтажу и техническому обслуживанию завес

допускаются лица, изучившие их устройство,

правила монтажа и эксплуатации, и прошедшие

инструктаж по соблюдению правил техники

электропожаробезопасности.

• Тепловая завеса должна подключаться специ-

алистами, имеющими соответствующий допуск

по технике безопасности.

Размещение завесы

Перед отверстием воздухозабора и выхода воз-

духа не должно быть препятствий.

При монтаже завес должен обеспечиваться сво-

бодный доступ к местам их обслуживания. Для

перекрытия широкого проема допускается уста-

навливать несколько завес одного типа и серии

вплотную, создавая непрерывную воздушную

струю.

Завеса размещается стационарно, возможен

вертикальный и горизонтальный монтаж (слева/

справа от проема).

В задней стенке корпуса завесы имеются пазы для

установки завесы. За эти пазы завеса навешива-

ется на предварительно вмонтированный в стену

крепеж. В качестве крепежа рекомендуются шуру-

пы или болты с диаметром шляпки от 9 до 11 мм.

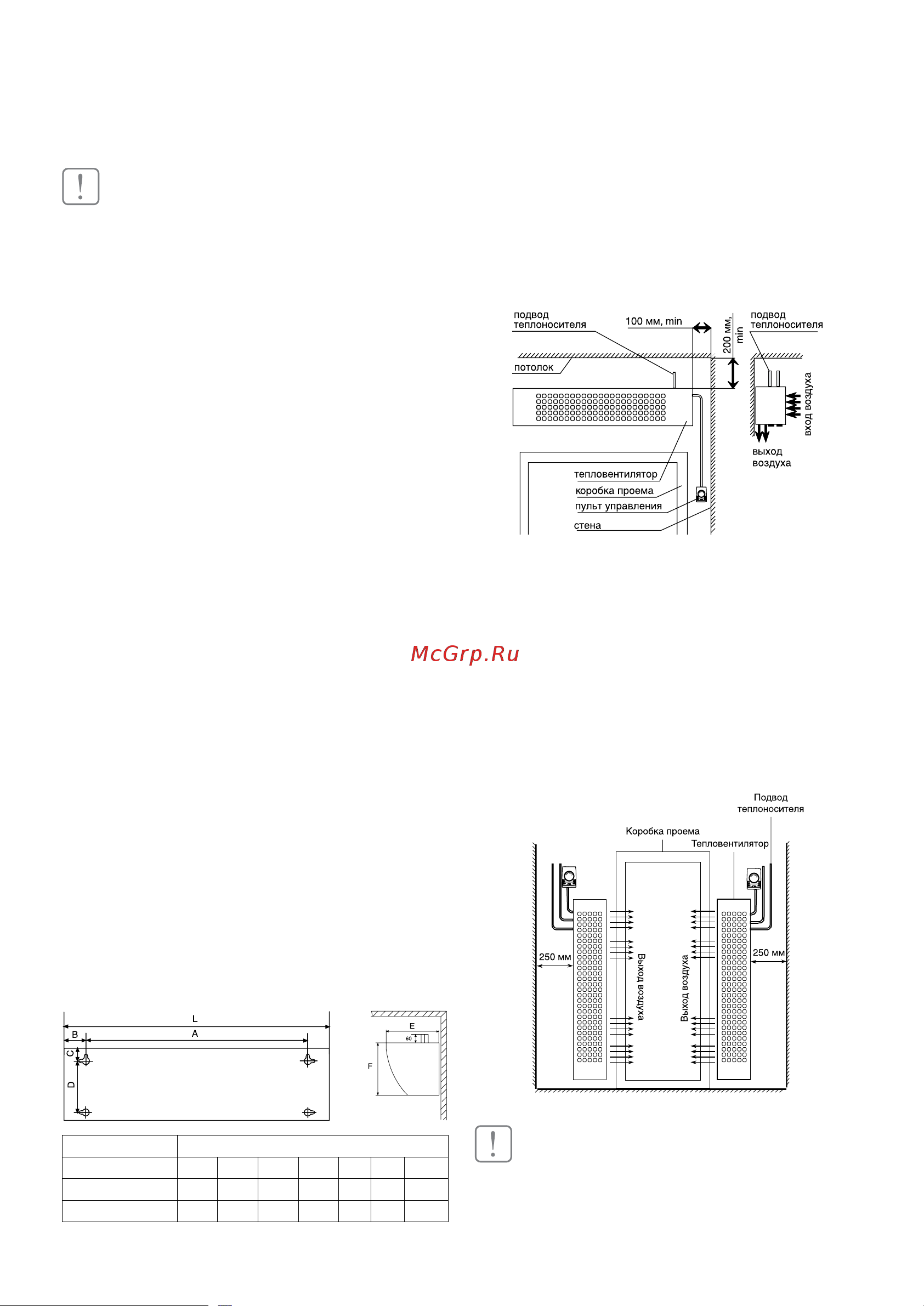

Схема задней пластины завес для горизонтальной

или вертикальной установки

Модель Размеры, мм

L А В С D Е F

BHC-B10W10-PS2 1040 700 170 41 135 240 214

BHC-B15W15-PS2 1424 1084 170 41 135 240 214

Горизонтальная установка

Для установки завесы над проемом в горизонтальном

положении, рекомендуется выдерживать расстояния,

не менее указанных на рисунке ниже. Минимальная

высота установки изделия от уровня пола при гори-

зонтальной установке должна составлять не менее

1,8 м.

Монтаж выполнен горизонтально, над проемом

Вертикальная установка

При вертикальном монтаже завесы ее необходи-

мо располагать таким образом, чтобы выпуск воз-

духа по возможности наиболее близко находился

к плоскости проема, а срез выпускающего сопла–

на уровне верхней кромки дверной рамы. При

монтаже необходимо следить, чтобы смотровые

отверстия были доступны и составляли примерно

250 мм.

Монтаж выполнен вертикально, над проемом

ВНИМАНИЕ!

По умолчанию патрубки теплоносителя распо-

ложен с левой стороны завесы (если смотреть

на нее со стороны сопла), т.е. завесы рассчитаны

Монтаж завесы
