Монтаж завесы

Изделие

А1,

мм

А2,

мм

B1,

мм

C1,

мм

C2,

мм

C3,

мм

C4,

мм

C5,

мм

D1,

мм

D2,

мм

D3,

мм

D4,

мм

BHC-B10W10-PS2 119 149 812 29 71 46 59 55 135 105 77 105

BHC-B15W15-PS2 119 149 1196 29 71 46 59 55 135 105 77 105

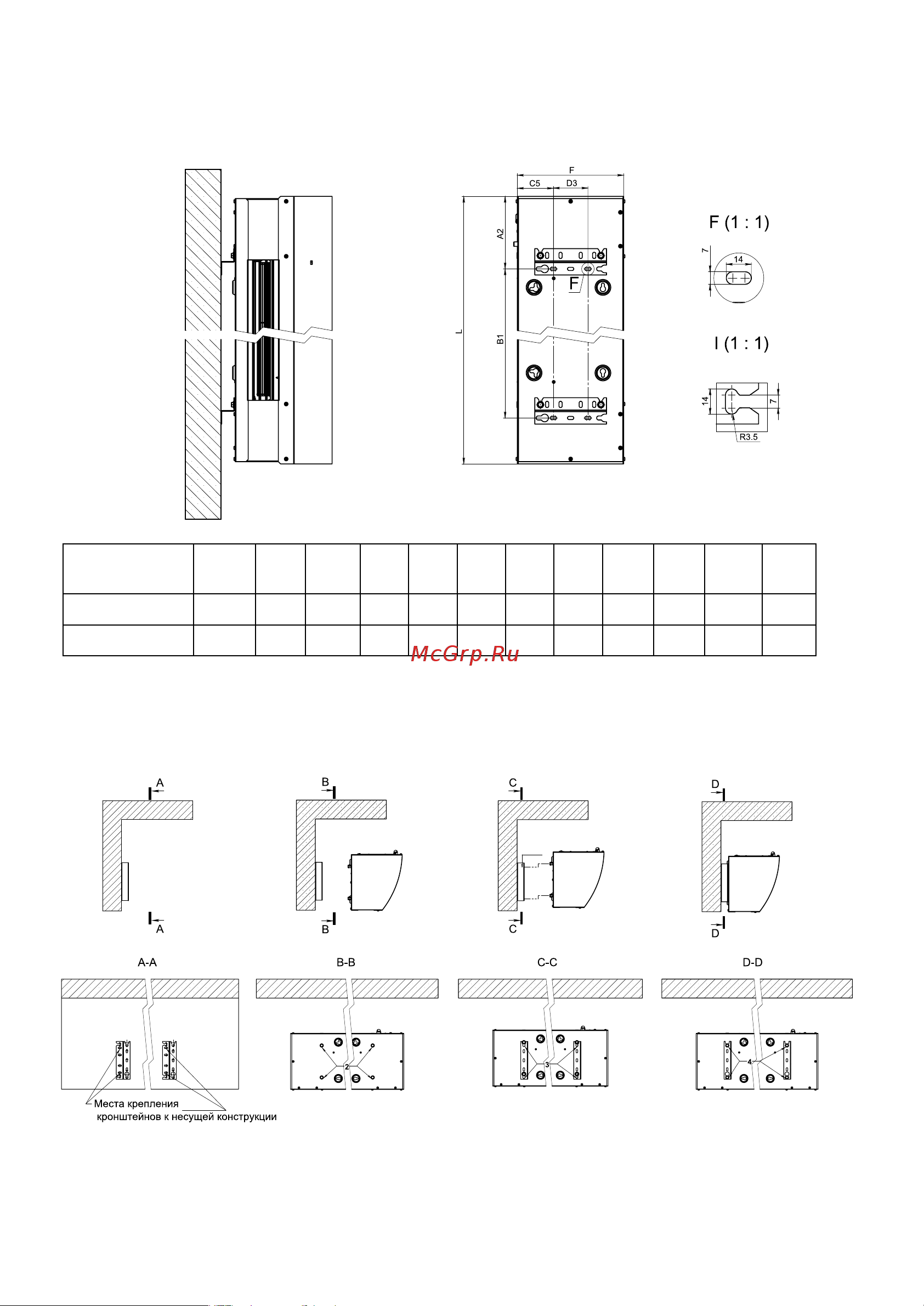

Схема крепления завесы горизонтально над проемом к стене с помощью кронштейнов

1. Закрепить кронштейны

к несущей конструкции

2. Вкрутить наполовину 4 болта

в резьбовые отверстия завесы

3. Навесить завесу на крон-

штейны

4. Затянуть накидным ключом

с трещёткой все болты

Инструкция по установке завес:

1. закрепить кронштейны к несущей конструкции, согласно размерам;

2. вкрутить наполовину болты в отверстия завесы;

3. навесить изделие на кронштейны;

4. затянуть болты крепления накидным или рожковым ключом.

Расположение кронштейнов для вертикальной установки
