11
ОС ТО РОЖ НО!
Завесы должны быть подключены к заземлению.
Запрещается подсоединение шины заземления к
водопроводным трубам, линиям газоснабжения,
молниеотводу, телефонной или антенной сети.
Для подключения воздушной завесы к элек-
трической сети необходимо снять крышку на
верхней части корпуса, завести шнур питания и
подключить его к клеммной колодке. Пульт управ-
ления подключается при помощи разъема RJ-45.
Расположение клеммной колодки приведено на
рисунке:

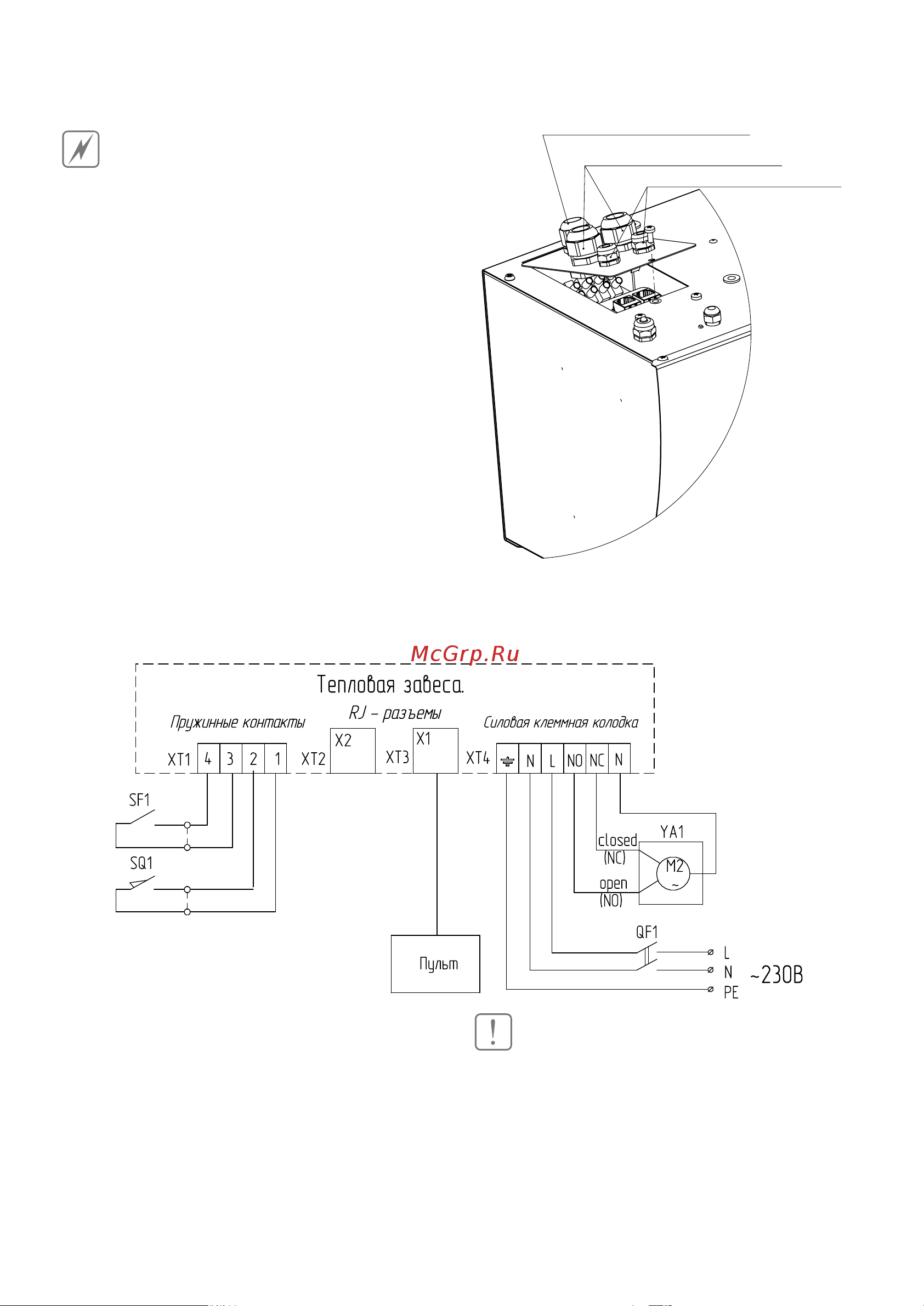

Схема электрическая принципиальная завес
при подключении к пульту управления Ballu
BRC-D
.
Х3 - пружинная клеммная колодка кросс платы;
XT2, XT3 - Разъёмы RJ-45;
XT4 - силовая клеммная колодка с винтовыми
клеммами;
SQ1 - датчик двери (концевой выключатель);
SF1 - контакт пожарной сигнализации;
QF1 - диф.автомат выключатель (комбинация
УЗО+автоматический выкл.);
YA1 - электромагнитный вентиль
A
A (1 : 2)
Кабельный ввод для подключения к электросети
Кабельный ввод для кабеля "патч-корд"
Кабель обжать втулками идущими в комлекте
для герметизации
Кабельный ввод для концевого выключателя
и датчика пожарной сигнализации
ВНИМАНИЕ!
• Не подключать одновременно пульт управ-
ления и ПК оператора.
• Пульт подключать только в разъем Х1.
