13
Подключение к системе управления
Подключение к системе управления
Подключение завесы к пульту управления или
системе диспетчеризации (BMS) осуществляется
с помощью кросс-платы по интерфейсу RS-485.
Кросс-плата получает и передает команды управ-
ления, на силовую плату внутри корпуса завесы.
Также в случае отсутствия внешнего управления
(пульт, ПК) основные команды можно задавать не-
посредственно с кросс-платы.

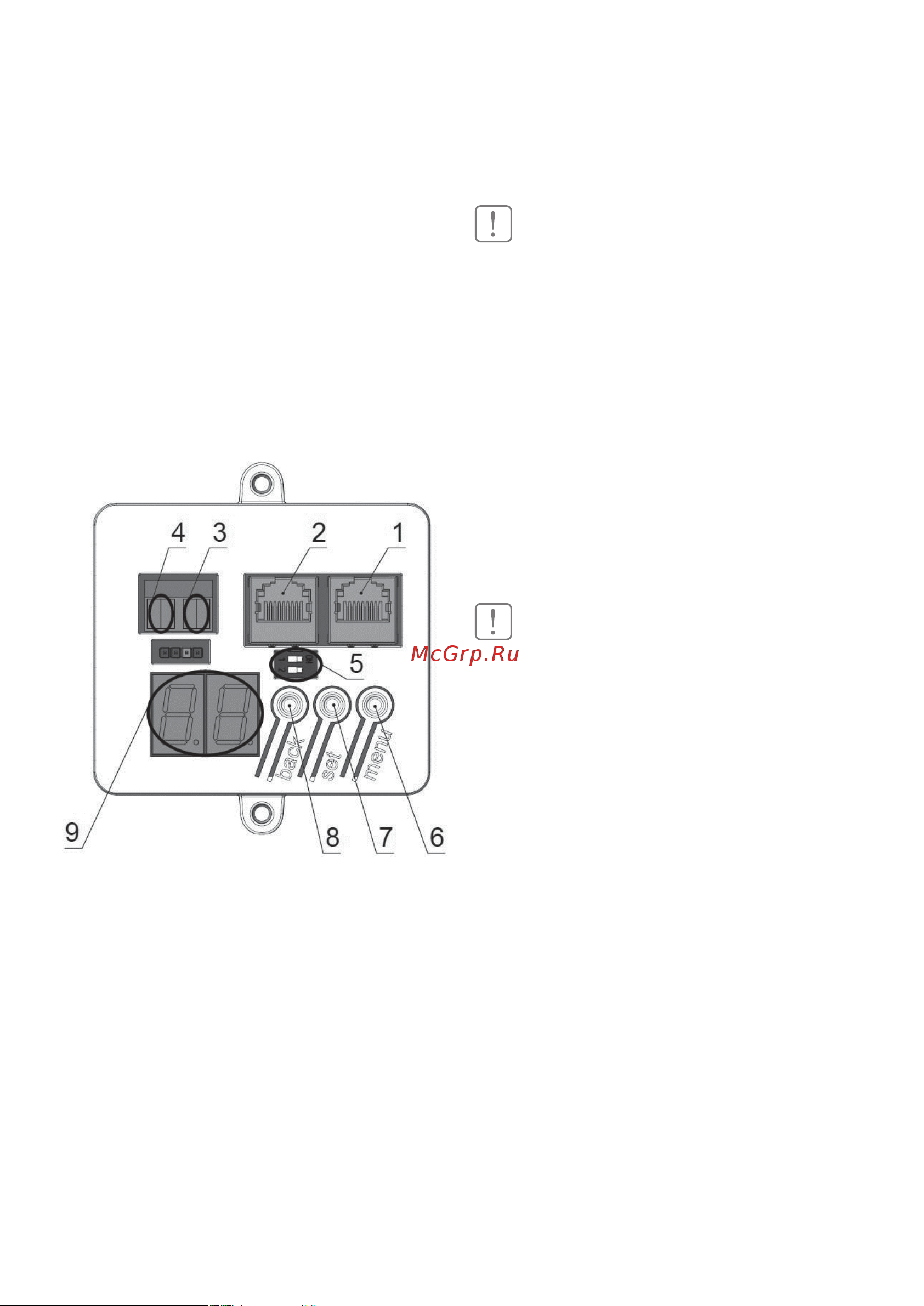

Общий вид и описание элементов кросс-платы
Общий вид кросс платы показан на рисунке ниже
Элементы кросс-платы:
1–Разъем RJ-45 (X1) для подключения пульта
управления
2– Разъем RJ-45 (X2) для подключения нескольких
завес по схеме Master/Slave или подключения к
BMS-системе
3– Клеммные колодки для подключения дверного
контакта (Контакт с нулевым потенциалом)
4 – Клеммные колодки для подключения контакта
пожарной сигнализации (Контакт с нулевым по-
тенциалом)
5– Блок из двух переключателей состояний
6– Кнопка «Меню/Menu»
7– Кнопка «Выбор/Set»
8– Кнопка «Возврат/Back»
9– Информационный дисплей
ВНИМАНИЕ!
5.1- Переключатель встроенного терминального
резистора 120 Ом. По умолчанию используйте по-
ложение "OFF". Если расстояние завесы от пульта
больше примерно 100 м и есть помехи в передаче
данных, переключите в "ON". По умолчанию уста-
навливается в положении "OFF".
5.2 - Переключатель для использования концевого
выключателя. По умолчанию положение "OFF". При
подключении концевого выключателя переведите
в положение "ON". При групповом подключении
завес необходимо для каждой завесы установить
переключатель контроля работы концевого вы-
ключателя в положение "ON".
ВНИМАНИЕ!
Информационный дисплей 9 служит для отобра-
жения режимов работы завесы и кодов ошибок.
Индикаторы режимов работы:
H0..H1 – режим нагрева;
F0..F3 - режим вентиляции;
A0..A2 – выбор режима работы;
"18." (с точкой в конце) – указывает температуру в
помещении;
"02" (без точки в конце) - порядковый номер за-
весы
Индикатор ошибок:
E1 – датчик пожарной сигнализации;
E2 – датчик температуры помещения;
Е4 – защита от промерзания;
Е5 – датчик температуры защиты от промерзания
Подробное описание ошибок смотри в разделе
«Поиск и устранение неисправностей»
При подключении завесы к пульту управления и
системе BMS используется интерфейс RS-485 (про-
токол Modbus RTU 115200N1) согласно схеме под-
ключения завес. Преобразователь интерфейсов
USB/RS-485 предназначен для преобразования
сигналов интерфейса USB в сигналы двухпро-
