20
Дополнительное оборудование
Для расширения функциональных возможностей
к завесе может быть подключено дополнительное
оборудование:
• Концевой выключатель
• Привод электромагнитного клапана
• Контакт пожарной сигнализации
Подключение концевого выключателя
Для правильной работы оборудования необходимо
использовать концевой выключатель с нормально
замкнутым контактом. Допускается установка меха-
нического или магнитного выключателя.
Подключение выполняется к кросс-плате установ-
ленной внутри корпуса завесы (см. раздел подклю-
чение к системе управления).
ВНИМАНИЕ!
При групповом подключении завес, концевой вы-
ключатель подключается к каждой завесе.
После подключения концевого выключателя убеди-
тесь, что на кросс-плате переключатель 5.2 находит-
ся в положении "ON" на каждой завесе.
Подключение привода электромагнитного кла-
пана
Для контроля расхода теплоносителя и регулиров-
ки тепловой мощности завес рекомендуется ис-
пользовать смесительные узлы.
ВНИМАНИЕ!
• Подключение выполняется к клеммной колодке в
корпусе завесы. Напряжение питания клапана 220-
230 В, номинальный ток не должен превышать 1 А.
• Монтаж смесительного узла производится при от-
ключенном напряжении питания.

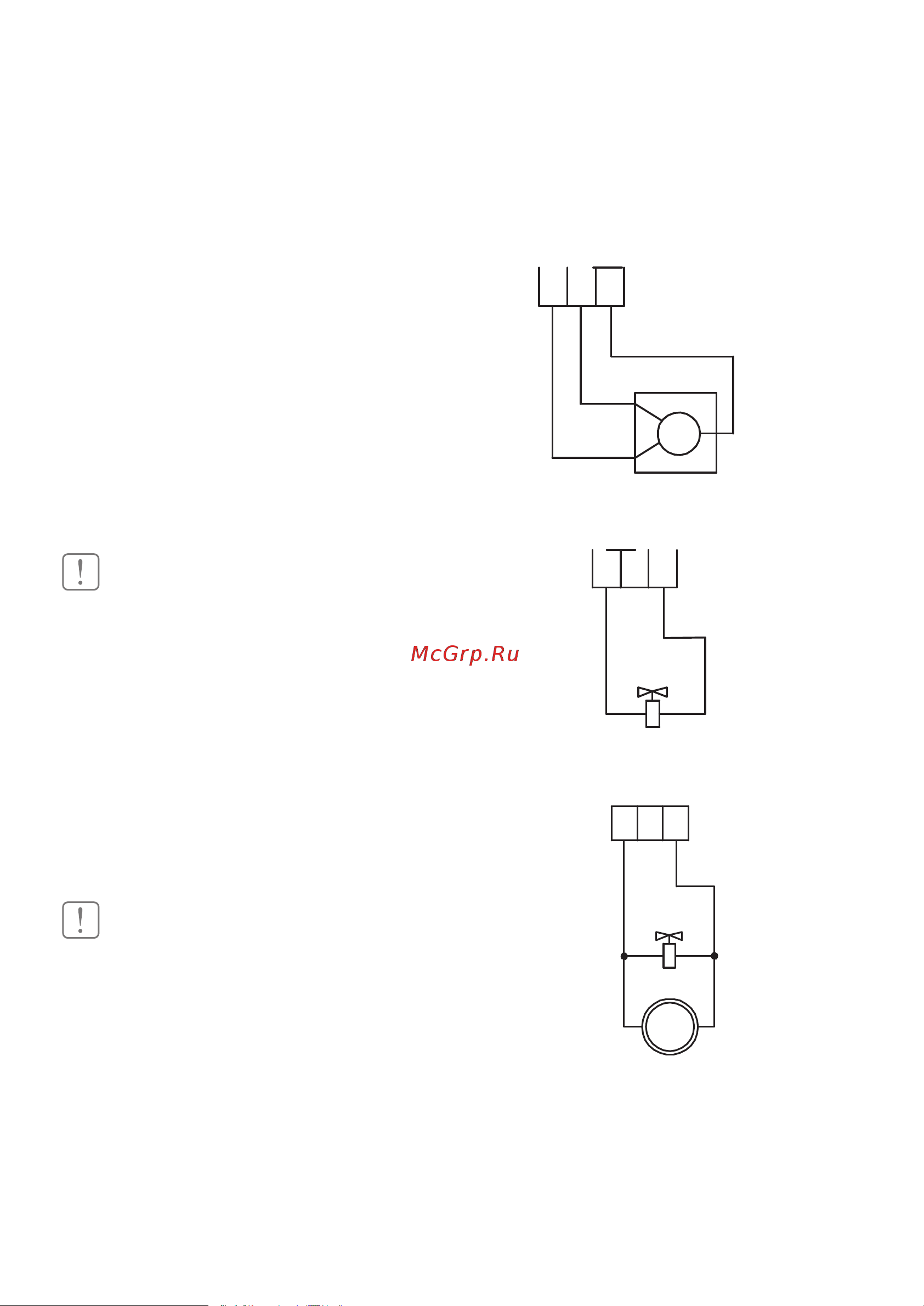

Варианты подключения элементов управле-
ния теплоносителем на завесах с водяным ис-
точником тепла.
Подключение охранно-пожарной сигнализации
Подключение выполняется к кросс-плате уста-
новленной внутри корпуса завесы (см. раздел
подключение к системе управления). Приёмно-
контрольный прибор (ПКП) охранно-пожарной сиг-
нализации должен быть с нормально разомкнутым
контактом.
Ïîäêëþ÷åíèå ïðèâîäà áåç
âîçâðàòíîé ïðóæèíû.
NO
NC
N
open
(NO
)
Y
A
1
closed
(NC)
M2
~
XT4
Ïîäêëþ÷åíèå ïðèâîäà ñ âîçâðàòíîé
ïðóæèíîé èëè êëàïàíà
NO NC
N
Y
A
1
XT4
Ïðèìåð ïîäêëþ÷åíèÿ ïðèâîäà ñ âîçâðàòíîé
ïðóæèíîé/êëàïàíà è íàñîñà.
NO
NC
N
Y
A
1
M1
~
XT4
