Подготовка к работе

Монтаж тепловой завесы

ВНИМАНИЕ!

При установке, монтаже и запуске в эксплуата-

цию необходимо соблюдать правила техниче-

ской эксплуатации электроустановок потреби-

телей (ПТЭЭП) и правила по охране труда при

эксплуатации электроустановок.

Размещение завесы

Перед отверстием воздухозабора и выхода воз-

духа не должно быть препятствий.

При монтаже завес должен обеспечиваться сво-

бодный доступ к местам их обслуживания. Для

перекрытия широкого проема допускается уста-

навливать несколько завес одного типа и серии

вплотную, создавая непрерывную воздушную

струю.

Завесы должны размещается максимально близ-

ко к плоскости проема, возможен вертикальный

и горизонтальный монтаж.

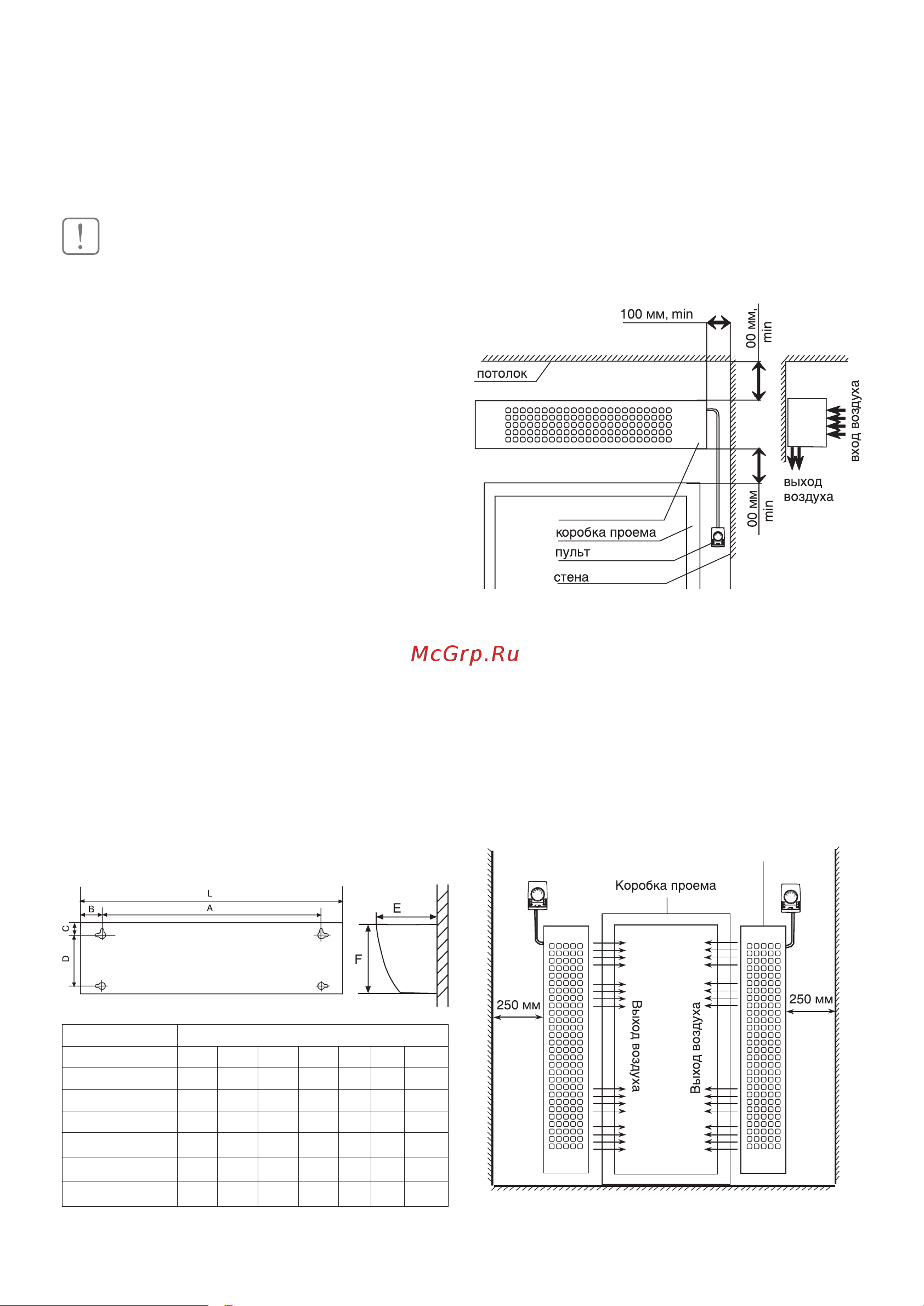

Установка тепловой завесы без кронштейнов

В задней стенке корпуса завесы имеются пазы для

установки завесы (см. рисунок ниже). За эти пазы

завеса навешивается на предварительно вмон-

тированный в стену крепеж. В качестве крепежа

рекомендуются шурупы или болты с диаметром

шляпки от 9 до 11 мм. Установочные размеры

завес приведены в таблице ниже.

Модель Размеры, мм

L А В С D Е F

ВНС-М10W12-PS2 1080 650 215 46 150 237 250

ВНС-М15W20-PS2 1447 1017 215 46 150 237 250

ВНС-М20Т30-PS2 1911 1481 215 46 150 237 250

ВНС-H10W18-PS2 1100 700 200 45 200 302 285

ВНС-H15W30-PS2 1507 1107 200 45 200 302 285

ВНС-H20W45-PS2 1965 1565 200 45 200 302 285

Горизонтальная установка

Для установки завесы над проемом в горизонтальном

положении, рекомендуется выдерживать расстояния,

не менее указанных на рисунке ниже. Минимальная

высота установки изделия от уровня пола при гори-

зонтальной установке должна составлять не менее

1,8 м.

Вертикальная установка

При вертикальном монтаже завесы ее необходи-

мо располагать таким образом, чтобы выпуск воз-

духа по возможности наиболее близко находился

к плоскости проема, а срез выпускающего сопла

– на уровне верхней кромки дверной рамы. При

монтаже необходимо следить, чтобы смотровые

отверстия были доступны и составляли примерно

250 мм.

тепловая завеса

Те пловая завеса

Подготовка к работе
