Монтаж завесы

Изделие

A1,

мм

A2,

мм

B1,

мм

C1,

мм

D1,

мм

C2,

мм

D2,

мм

C3,

мм

D3,

мм

C4,

мм

D4,

мм

C5,

мм

ВHC-M10W12-PS 136 166 817 28 135 78 105 19 77 46 135 55

ВHC-M15W20-PS 136 166 1184 28 135 78 105 19 77 46 135 55

ВHC-M20W30-PS 136 166 1648 28 135 78 105 19 77 46 135 55

ВHC-H10W18-PS 136 166 837 43 180 82 150 43 122 55 150 70

ВHC-H15W30-PS 136 166 1244 43 180 82 150 43 122 55 150 70

ВHC-H20W45-PS 146 176 1683 43 180 82 150 43 122 55 150 70

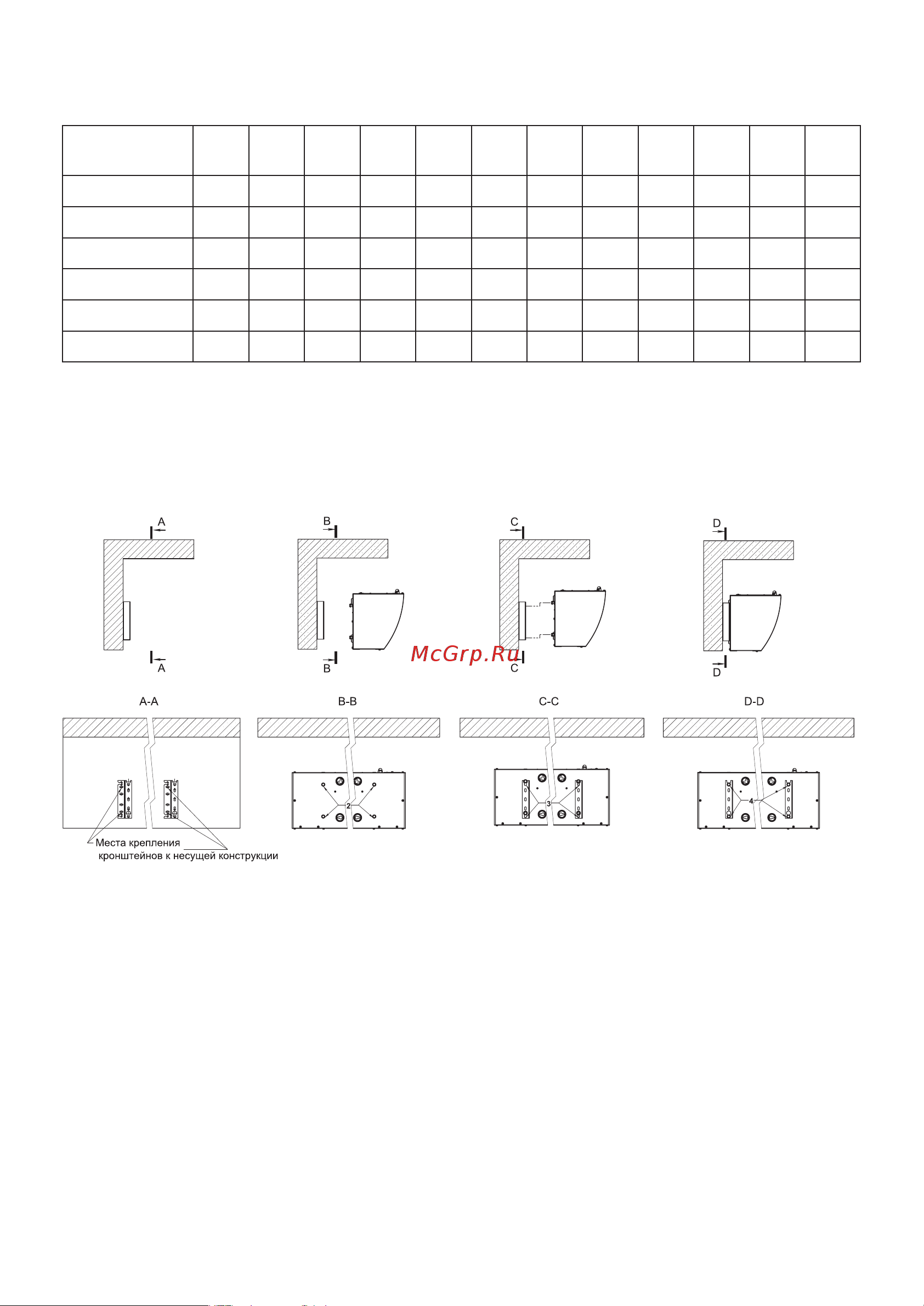

Схема крепления завесы горизонтально над проемом к стене с помощью кронштейнов

1. Закрепить кронштейны

к несущей конструкции

2. Вкрутить наполовину 4 болта

в резьбовые отверстия завесы

3. Навесить завесу на крон-

штейны

4. Затянуть накидным ключом

с трещёткой все болты

Инструкция по установке завес:

1. закрепить кронштейны к несущей конструкции, согласно размерам;

2. вкрутить наполовину болты в отверстия завесы;

3. навесить изделие на кронштейны;

4. затянуть болты крепления накидным или рожковым ключом.
