ВНИМАНИЕ!

• Подведение теплоносителя должно быть только

через запорный вентиль.

• Для расширения функциональных возможно-

стей прибора потребитель может предусмо-

треть установку смесительного узла.

• При подключении завесы к тепловой сети без

использования смесительного узла необходима

обязательная установка водяного фильтра.

Подключение к электрической сети

Подключение к электросети осуществляется че-

рез автоматический выключатель в соответствии

с «Правилами устройства электроустановок».

Автоматический выключатель сети потребителя

должен обеспечивать полное снятие питающего

напряжения с изделия.

При монтаже стационарной проводки использо-

вать трехжильный кабель с минимальным сечени-

ем 1 мм

по медному проводнику. Электрическая

сеть, к которой будет подключена завеса, должна

обеспечивать защиту изделия от перегрузок и то-

ков короткого замыкания.

ОС ТО РОЖ НО!

• Запрещается подсоединение шины заземления

к водопроводной трубе, линии газоснабжения,

молниеотводу, телефонной или антенной сети.

• Обязательно должно быть обеспечено зазем-

ление тепловой завесы.

Далее приведена электрическая схема завес:

Переустановка теплообменника

Изначально теплообменник завесы рассчитан на

установку слева от проема, для установки заве-

сы справа от проема необходимо выполнить не-

сколько действий.

Пошаговая схема действий по переустановке те-

плообменника при реализации конструкторских

решений:

1. отвернуть винты, фиксирующие лицевую крыш-

ку водяной завесы и снять лицевую крышку во-

дяной завесы.

2. отвернуть 4 гайки (2 штуки слева и 2 штуки спра-

ва), фиксирующие теплообменник к корпусу во-

дяной завесы и достать теплообменник из водя-

ной завесы.

3. открыть техническое окошко под патрубки те-

плообменника путем откручивания двух само-

резов и снятия накладки;

4. установить теплообменник в водяную завесу

(патрубки должны выходить во вновь проделан-

ное техническое окошко) и зафиксировать его к

корпусу водяной завесы при помощи 4 гаек.

5. установить обратно лицевую крышку водяной

завесы и закрепить винтами.

Подключение теплоносителя

ВНИМАНИЕ!

Тепловая завеса должна подключаться специали-

стами, имеющими соответствующую группу допу-

ска поэлектробезопасности.

Подключение к электросети осуществляется че-

рез автоматический выключатель в соответствии

с  «Правилами эксплуатации электроустановок».

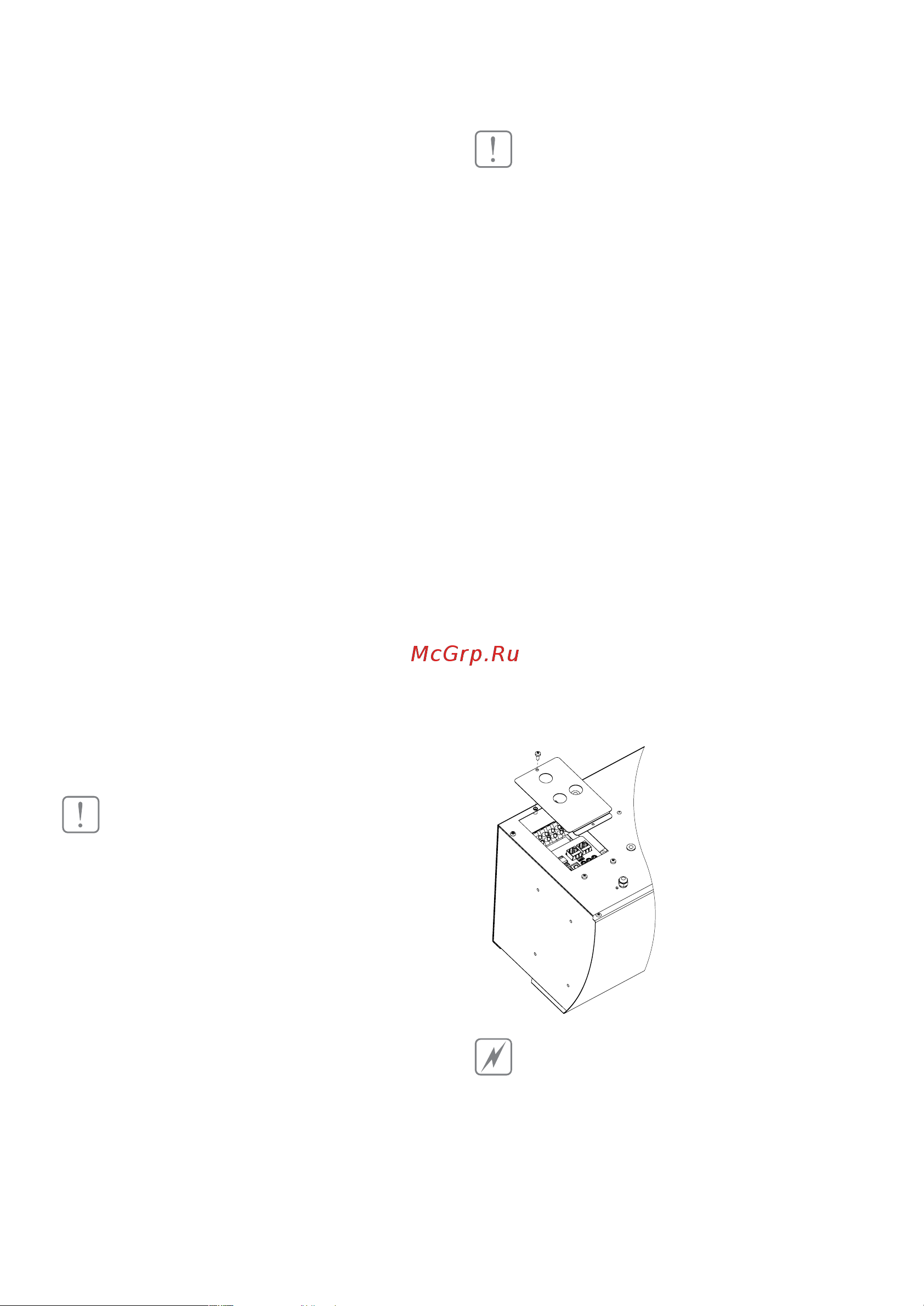

Для этого необходимо снять крышку на верхней

стенке корпуса.

Подключение теплоносителя к тепловой завесе

производится через патрубки DIN 3/4” специ-

ализированными монтажными организациями по

разработанным ими схемам подключения.

Монтаж завесы
