Управление прибором

ВНИМАНИЕ!

Есть возможность подключения электромагнитно-

го клапана вентиля к пульту NTL Номинальный ток

клапана не должен превышать 0,5 А.

ВНИМАНИЕ!

Приведенные схемы электрические принципи-

альные подразумевают подключение электро-

привода двух/трехходового клапана с наличием

возвратной пружины. В случае ее отсутствия элек-

тропривод следует подключать к пульту через

реле с одним нормально замкнутым контактом

и одним нормально разомкнутым контактом по

схеме, приведенной ниже. Характеристики реле:

номинальное напряжение 220В; номинальный ток

выбирается исходя из характеристик электропри-

вода.

В случае если номинальный ток электропривода

превышает 0,5 А его подключение так же произво-

дится при помощи реле.

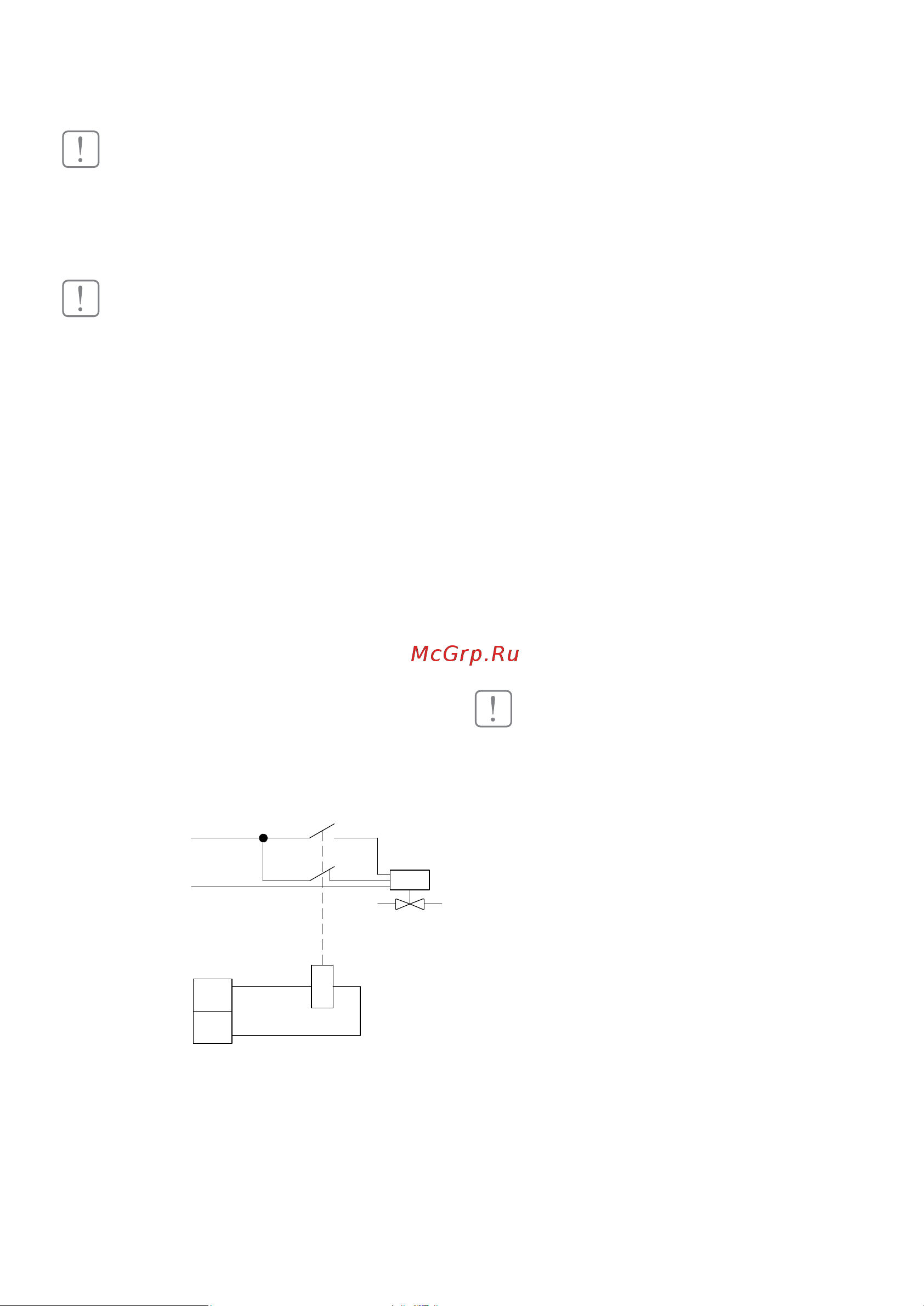

Подключение электромагнитного привода

двух-/трехходового вентиля без возвратной

пружины:

Пульт управления

SA1

SK1

SA2

SA3

XT2

XT1

YA1

Тепловая завеса

YA1

KM1.2

KM1.1

KM1

XT1

~220-230 В

КМ1 - электромагнитное реле;

КМ1.1 - нормально разомкнутый контакт реле;

КМ1.2 - нормально замкнутый контакт реле;

YA1 - привод электромагнитного вентиля;

ХТ1 - клеммная колодка.

Подключение пульта NTL

Монтаж производится при отключенном напря-

жении питания. Отсоедините крышку пульта, за-

крепите пульт управления на стене при помощи

крепежных элементов (максимальный диаметр 3,5

мм), используя отверстия в основании. Проведите

провода в специальные отверстия в задней стенке

корпуса и присоедините их к клеммам.

Пульты подключаются посредством медного кабе-

ля с сечением жил не менее 1,0 мм² в соответствии

с принципиальными электрическими схемами

приведенными выше.

Управление прибором

Управление завесой осуществляется с помощью

выносного проводного пульта. Пульт управле-

ния, при помощи встроенного в него термостата,

позволяет поддерживать необходимую темпе-

ратуру воздуха вблизи проема и регулировать

тепловую мощность завесы.

ВНИМАНИЕ!

Пульт должен располагаться вне зоны воздушного

потока завесы, иначе работа терморегулятора бу-

дет зависеть от температуры воздушного потока.

Управление завесами BHC-B10W10-PS2,

BHC-B15W15-PS2

• Перед включением завесы переключатели

пульта управления должны находиться в поло-

жении 0.

• Вентиляция (режим «0»)

Работа завесы в режиме вентиляции

Включение. Для включения завесы в режим вен-

тиляции (без нагрева) необходимо перекрыть

вентили для подвода теплоносителя и перевести

переключатель 1 в положение l при этом начина-

ют работать вентиляторы завесы.

Выключение. Для отключения перевести пере-

ключатель 1 в положение 0 и отключить завесу от

электросети.
