Подготовка к работе

Монтаж завесы на кронштейны

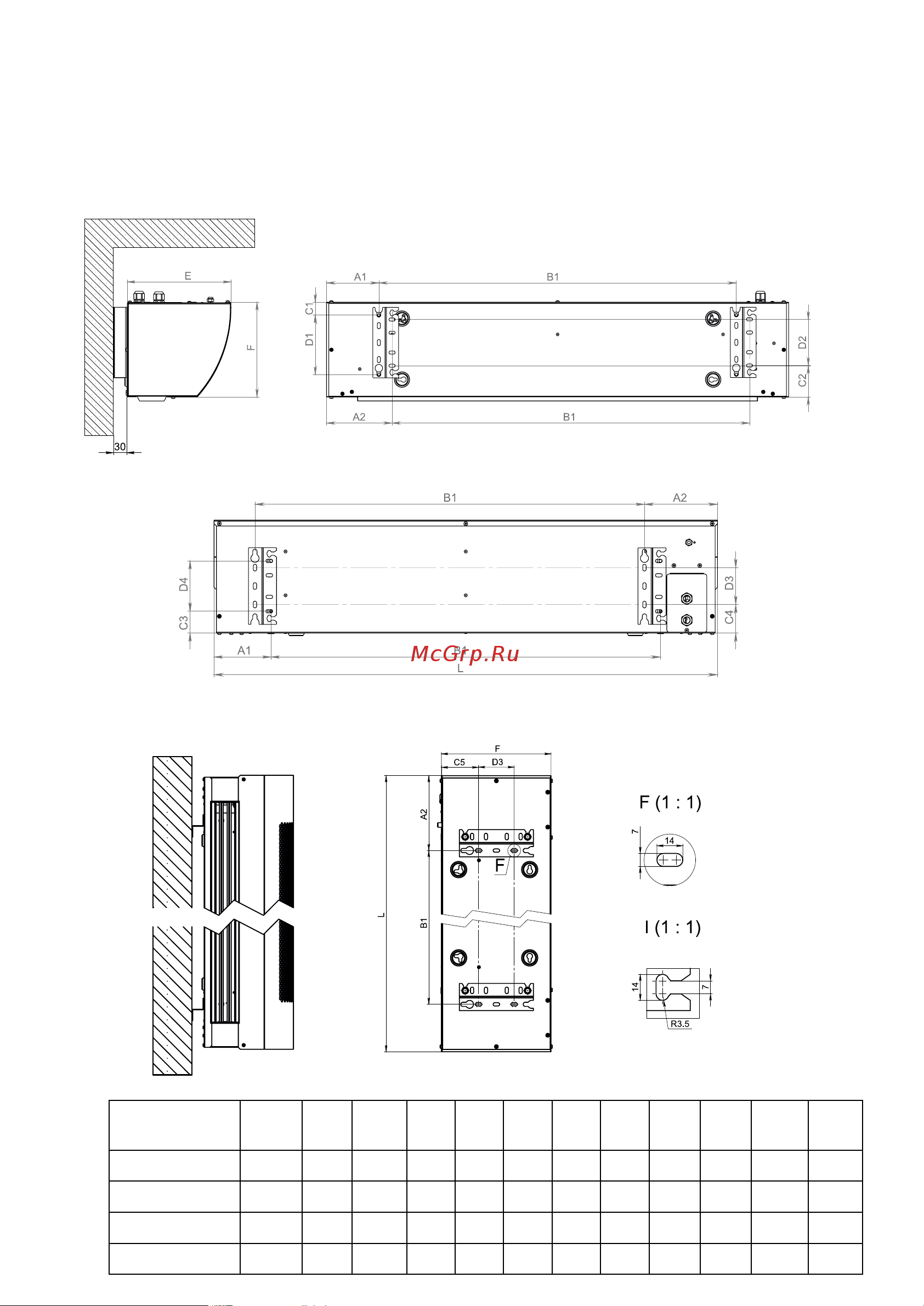

Крепежные размеры для кронштейнов

Расположение кронштейнов для горизонтальной установки

Расположение кронштейнов для установки завесы на шпильки

Расположение кронштейнов для вертикальной установки

Изделие

А1,

мм

А2,

мм

B1,

мм

C1,

мм

C2,

мм

C3,

мм

C4,

мм

C5,

мм

D2,

мм

D3,

мм

D4,

мм

BHC-B10T06-PS2 119 149 812 29 71 46 59 55 135 105 77 105

BHC-B15T06-PS2 119 149 1196 29 71 46 59 55 135 105 77 105

BHC-B15T09-PS2 119 149 1196 29 71 46 59 55 135 105 77 105

BHC-B20T12-PS2 135 165 1636 29 71 46 59 55 135 105 77 105
