Подключение к электрической сети

ВНИМАНИЕ!

Тепловая завеса должна подключаться специали-

стами, имеющими соответствующую группу допуска

поэлектробезопасности.

Подключение к электросети осуществляется че-

рез автоматический выключатель в соответствии

с «Правилами эксплуатации электроустановок». Для

этого необходимо снять крышку на верхней стенке

корпуса, завести шнур питания и подключить его

кклеммной колодке.

Завесы BHC-B10T06-PS2 и BHC-B15T06-PS2 изна-

чально предназначены для подключения к одно-

фазной сети 230 В. Также завесы BHC-B10T06-PS2 и

BHC-B15T06-PS2 можно подключить и к трехфазной

сети 400 В. Для этого необходимо удалить перемычку

между клеммами L, L1, L2 и L3.

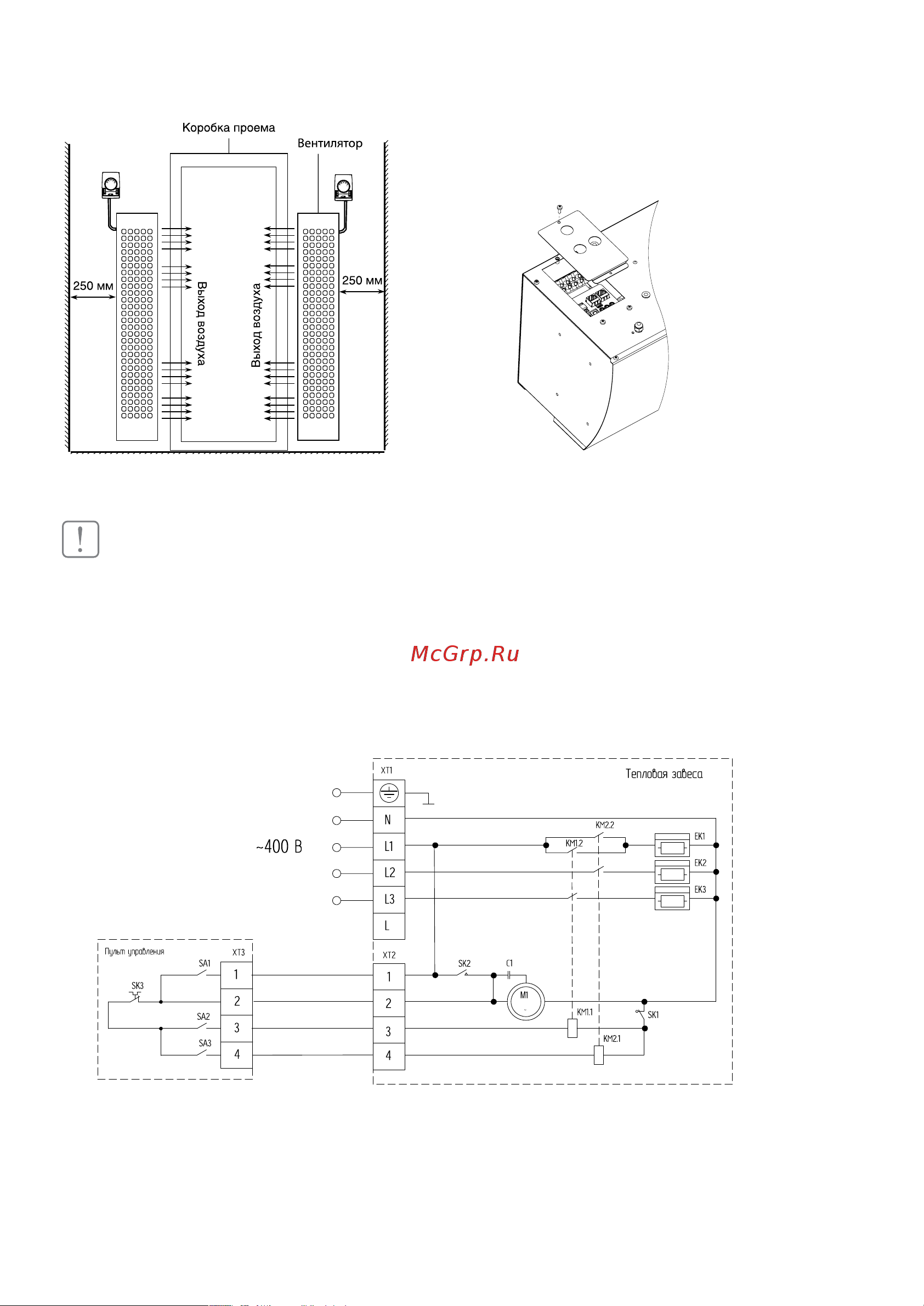

Ниже указаны схемы электрические принципи-

альные силовой части завес BHC-B10T06-PS2

и BHC-B15T06-PS2 для подключения к однофазной

сети 230 В, в соот ветствии со схемами для завес, со-

единенные для трезфазной сети.

Подготовка к работе

Подключение тепловой завесы BHC-B10T06-PS2 и BHC-B15T06-PS2 к пульту NTL

ЕК1, ЕК2, ЕКЗ – электронагреватели;

КМ1, КМ2 – электромагнитные реле;

М1 – электродвигатель;

С1 – конденсатор;

SK1 – защитный термостат без автовозврата;

SK2 – термостат задержки выключения двигателя;

SK3 – терморегулятор;

ХТ1-ХТЗ – колодка клеммная;

SA1 – переключатель Вентиляции;

SA2, SA3 – переключатели режимов нагрева.
