14

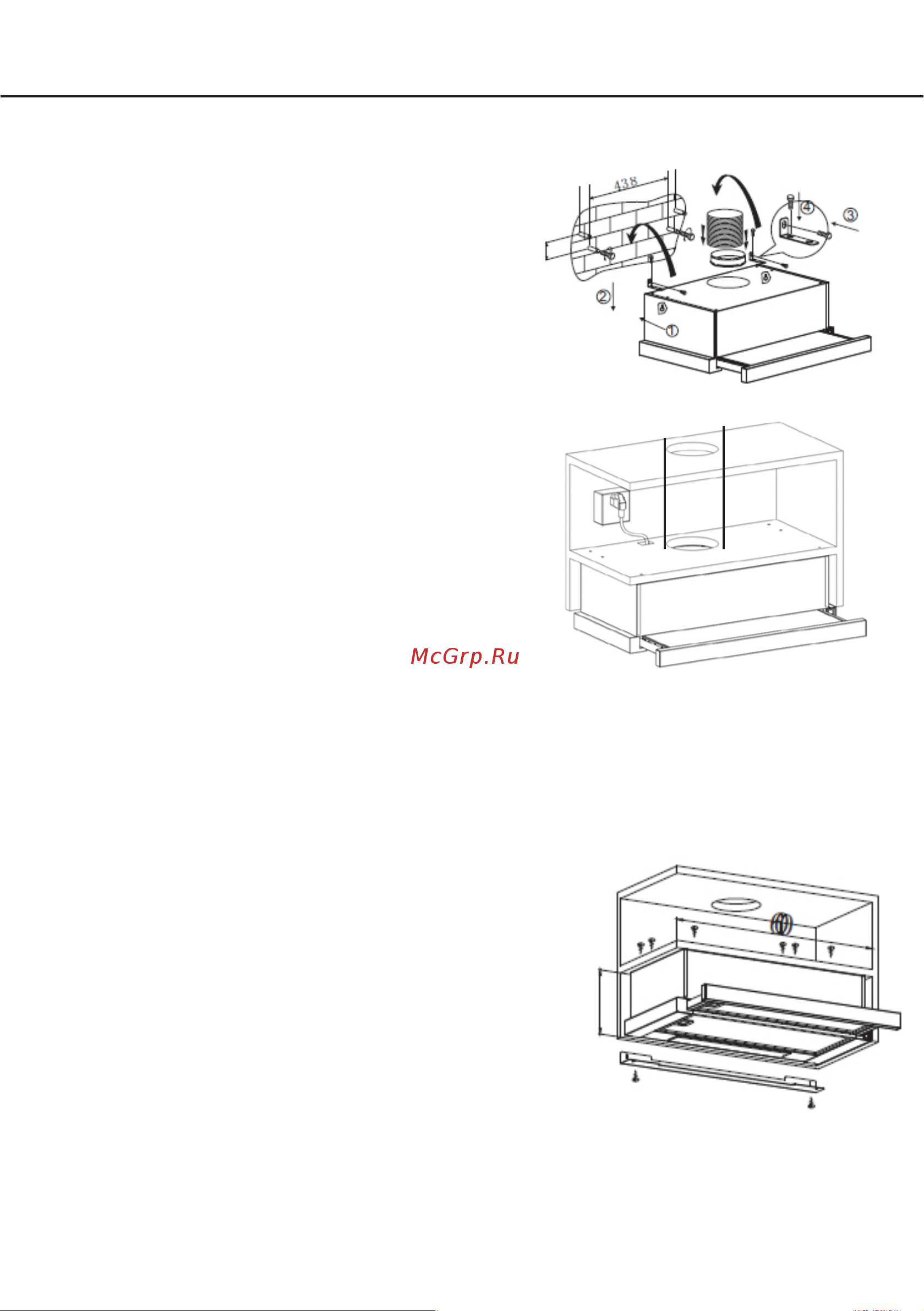

4. Закрепите вытяжку на стене
с помощью 4 винтов (4x30 мм) и
дюбелей.
Установите вытяжку на стену с помощью
2 винтов (4x30 мм) и дюбелей. Затем,
закрепите вытяжку на стене с помощью
2 винтов (4x30 мм) и дюбелей через
небольшой L-образный кронштейн.
5. Подсоедините вытяжку к электросети.
Встраивание вытяжки в шкаф
Перед тем, как установить вытяжку,
Вам необходимо сделать отверстия в
шкафу в соответствии с размерами,
представленными ниже.
Убедитесь, что расстояние от края
отверстия до края шкафа составляет
не менее 35 мм. Наметьте 6 отверстий
диаметром 4 мм. Просверлите отверстия
для переходника и воздуховода.
Установите переходник и антивоз-
вратный клапан на выпускное отверстие
вытяжки.
Установите вытяжку с помощью
6 саморезов (4х35 мм) и плоских
шайб, прикрутив к поверхности шкафа в
намеченных местах.
Используйте инструменты, чтобы
затянуть винты и зафиксировать кухонную
вытяжку в шкафу.
Если между стеной и вытяжкой есть
зазор, вы можете установить L-образный
кронштейн в нижней части вытяжки
с помощью двух винтов (3x12 мм).
Установка L-образного кронштейна
является необязательной.
Соедините воздуховодом выпускное
отверстие кухонной вытяжки и вентиля-
ционное отверстие через отверстие
кухонном шкафчике.
120/150 мм
160/
176 мм
ЭТАПЫ УСТАНОВКИ ВЫТЯЖКИ
