8. ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПИТАНИЯ

Прибор должен быть подключен к источнику однофазного переменного напряжения

230 В. Электроснабжение прибора должно соответствовать требованиям ПУЭ (наличие

глухозаземленной нейтрали необходимо). Прибор предназначен для эксплуатации под

напряжением от 195 В до 253 В. При несоответствии напряжения указанному диапазону

необходимо использовать стабилизатор напряжения.

Подключите котел к источнику однофазного переменного напряжения 230 В и к заземлению

с помощью прилагаемого трехжильного кабеля и убедитесь в правильной полярности

подключения.

Для отключения от электросети должен использоваться двухполюсный выключатель с

расстоянием между контактами не менее 3 мм.

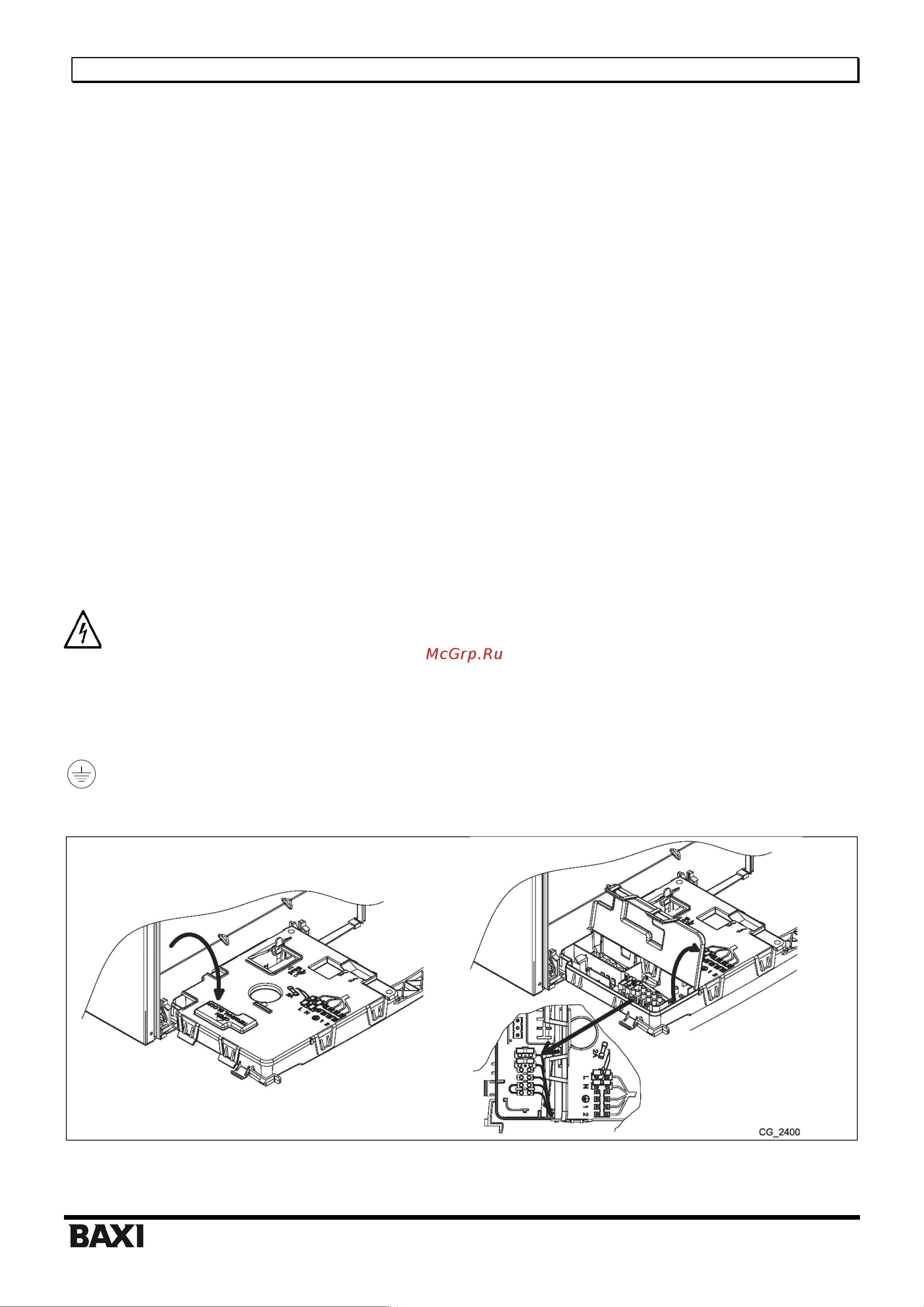

Доступ к клеммной колодке

• Снимите переднюю панель котла (которая закреплена двумя винтами в нижней части).

• Поверните вниз блок управления.

• Снимите металлическую защиту с блока управления.

• Откройте левую сторону крышки, вы увидите место подключения проводов.

Клеммная колодка источника питания оснащена предохранителем 2А быстрого действия

(чтобы проверить или заменить предохранитель, необходимо извлечь черный держатель

предохранителя)

Напряжение на клеммной колодке источника питания M1 - 220 В. Перед

выполнением работ убедитесь, что котел отключен от источника питания.

Важная информация: обеспечьте правильную полярность подключения

L (фаза) - N (нейтраль)

(L) – фаза (коричневый провод под напряжением)

(N) – нейтраль (синий провод)

– провод заземления (желто-зеленый провод)

(1) и (2) = соединительные клеммы комнатного термостата
