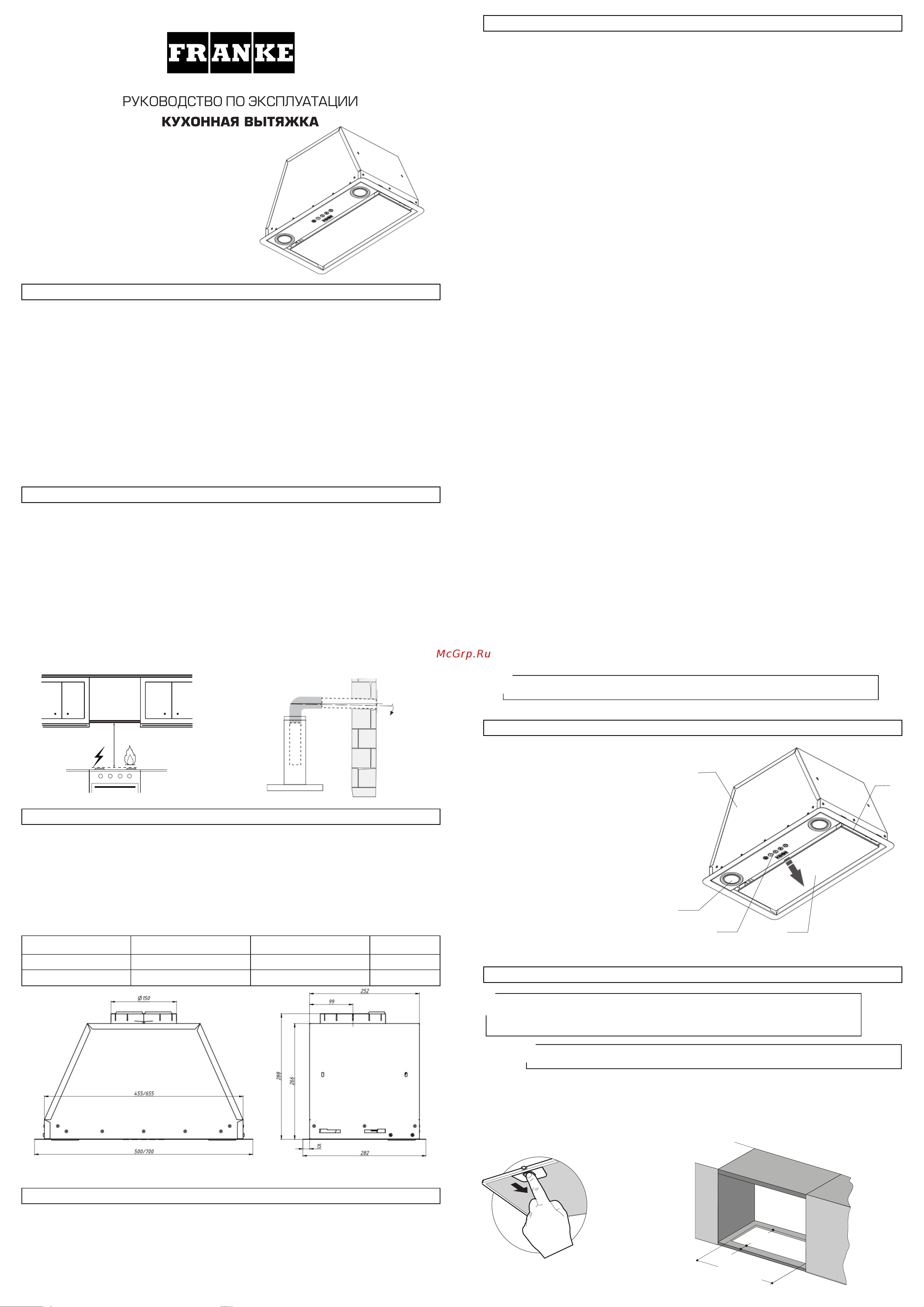

Franke VERA 72 BG Руководство по эксплуатации онлайн

ВНИМАНИЮ ПОТРЕБИТЕЛЕЙ!

1.1 Кухонная вытяжка (в дальнейшем «вытяжка») предназначена для удаления или очистки воздуха,

поднимающегося от плиты в бытовых кухнях .

1.2 Вытяжку устанавливайте на высоте, как показано на рис. 1 .

1.3 С целью достижения наибольшей воздухопроизводительности при наименьшем шуме, при работе в

режиме «вытяжки», рекомендуем выполнять воздуховоды минимальной длины и с наименьшим коли-

чеством изгибов. Уменьшение диаметра воздуховода не допускается. Несоблюдение этих требований

может увеличить шум и вибрацию при работе вытяжки .

1.4 В случае эксплуатации в режиме «вытяжки» обеспечьте достаточное поступление свежего воздуха в

помещение.

1.5 При выводе воздуховода на улицу (через отверстие в стене) должен быть уклон воздуховода, как на

рис. 1А. .

При покупке кухонной вытяжки убедитесь :

џ в нормальном ее функционировании ;

џ в комплектности по разделу 3 ;

џ в отсутствии механических поврежден ий ;

џ в наличии штампа продавца и даты продажи в руководстве по эксплуатации и гарантийном талоне .

После хранения кухонной вытяжки в холодном помещении или после перевозки в зимних условиях

перед включением в сеть необходимо выдержать ее при комнатной температуре (+18…+20°C) не

менее 2 чаcов. Перед установкой вытяжки на кухне внимательно ознакомьтесь с настоящим руково-

дством . Кухонная вытяжка работает в следующих режима х :

џ в режиме «вытяжки» - воздух удаляется за пределы помещени я .

џ в режиме «рециркуляции» - воздух очищается и поступает обратно в помещени е .

Для эксплуатации в режиме «вытяжки» необходимо приобрести полужесткий гофрированный воздухо-

вод, либо его аналоги, внутренним диаметром 150 мм и соответствующую вентиляционную решетку.

Для эксплуатации в режиме «рециркуляции» необходимо приобрести угольные фильтры, если

конструкция вытяжки позволяет их установить (см табл.1) .

1 ОБЩИЕ УКАЗАНИЯ

рис. 1А

2 ТЕХНИЧЕСКИЕ ДАННЫЕ

ТАБЛИЦА 1

3 КОМПЛЕКТНОСТЬ

3.1 К у х о н н а я в ы т я ж к а . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 ш т

3.2 У гол о к . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 ш т

3.3 Крепежные изделия: .

в и н т М х 1 ... . . . . .. . .. . .. . .. . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 ш т 5 2

3 . 4 Р у к о в о д с т в о п о э к с п л у а т а ц и и . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 ш т

3 . 5 Уп а к о в к а . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 ш т

2.1 Cерия вентилятора (максимальная воздухопроизводительность, куб/час)...............................1000

2.2 Уровень шума, дБА ( не более) ........................... ........................................... ...................62

2.3 Номинал ь н о е напря ж е ние, В / ч а с т ота, Гц ...... . . . . . ......... . . . . . .......... . . . . . ......... . . . . . ..220 / 50

2.4 Потр е бляем а я мощно с т ь , Вт ( н е бол е е ) ....... . . . ....... . . . . ....... . . . ........ . . . ........ . . . ........ . . . ....130

2.5 Класс защиты ..... . . . . . . . . . . . ...... . . . . . . . . . . . ...... . . . . . . . . . . . ....... . . . . . . . . . . . ...... . . . . . I I по ГО С Т МЭК 33 5-1

2.6 С т е п е н ь з а щ ит ы от вла г и . . . . . . . .. . . .. . . . . . . . . . . . . . . . . . .. . . .. . . . . . . . . . . . . . .. . . .. . . . . . . о б ы чн о е и с п о л н е н и е

2.7 Р е ж и м р а б о т ы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . п р о д о л ж и т е л ь н ы й

2.8 К л и м а т и ч е с к о е и с п о л н е н и е . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . У Х Л 4 . 2 п о Г О С Т 1 5 1 5 0

Торговое наименование

Масса, кг

(без упаковки)

Комплект

угольных фильтров

VERA 52

Ф-07

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

4.1 Все работы по монтажу, ремонту, очистке загрязненных поверхностей, снятию съемных

частей производите при извлеченной вилке шнура электропитания из розетки электросети .

4.2 Для приборов I класса проверить, чтобы электрическая проводка в доме обеспечивала

правильное заземление. Вытяжку допускается включать только в евророзетку с заземленным

контактом .

4.3 ЗАПРЕЩАЕТСЯ включать кухонную вытяжку в сеть с напряжением и частотой, не соотве-

тствующими указанным в технических данных (220В±10%, 50Гц±2%) . Тип розетки должен соот-

ветствовать действующим нормативным правилам .

4.4 Не прикасайтесь к лампам во время их включенного состояния и прилегающим к ним

поверхностям, даже через некоторое время после их выключения еще имеется риск ожога .

4.5 Эксплуатируйте кухонную вытяжку только с установленными лампами .

4.6 Не рекомендуется прямо смотреть на лампочку через оптические приборы (бинокль,

увеличительное стекло и проч.) .

4.7 Ежемесячно производите очистку загрязненных поверхностей и жиропоглощающего

алюминиевого фильтра (раздел 8). Если очистка фильтра не производится в соответствии с руко-

водством по эксплуатации, то уменьшается производительность вытяжки и появляется риск

возникновения пожара! Никогда не эксплуатируйте прибор без установленного фильтра !

4.8 Устанавливайте кухонную вытяжку над плитой в соответствии с инструкцией по установке.

рис. 3

рис. 4

ПРЕДУПРЕЖДЕНИЕ! Используйте только винты и метизы, пригодные для установки вытяжки.

рис. 5

VERA

4.11 Кухонная вытяжка предназначена только для удаления или очистки воздуха. Оберегай-

те ее от статических и динамических нагрузок .

4.12 При работе прибора одновременно с отопительным оборудованием, которое использу-

ется с вытяжными трубами (отопительные системы, проточные водонагреватели или котлы,

работающие на газе, жидком или твердом топливе), необходимо обеспечить подачу воздуха в

объеме, достаточном для сгорания топлива, отрицательное давление не должно превышать

0,04 мбар. При подаче воздуха в недостаточном объеме возникает опасность отравления газо-

образными продуктами сгорания, которые всасываются прибором обратно в помещение (не

относится к воздухоочистителям, которые только возвращают воздух обратно в помещение ) .

4.13 Загрязненный воздух недопустимо отводить посредством присоединения к вытяжному

воздуховоду, предназначенному для удаления продуктов сгорания от приборов, использующих

горючий газ или другое топливо (не относится к воздухоочистителям, которые только возвра-

щают воздух обратно в помещение).

4.14 Данный прибор НЕ предназначен для использования людьми (включая детей), у кото-

рых есть физические, нервные или психические отклонения или недостаток опыта и знаний, за

исключением случаев, когда за такими лицами осуществляется надзор или проводится их

инструктирование относительно использования данного прибора лицом, отвечающим за их

безопасность. Необходимо осуществлять надзор за детьми с целью недопущения их игр с

прибором .

4.15 В электрической цепи, при подключении вытяжки, обязательно использовать автомати-

ческий выключатель с током срабатывания не более 16 А (рекомендуемый 2 А) .

4.10 Работы по поиску и устранению неисправностей должны выполняться лицом, обучен-

ным правилам работы с электроустановками. При повреждении электрического шнура, его

замену производит квалифицированный специалист сервисной службы. Категорически запре-

щается обрезать вилку при монтаже вытяжки .

4.9 Не допускайте возникновения факельного пламени под вытяжкой! Пламя газовых конфо-

рок всегда должно быть закрыто посудой. Сильный нагрев пламенем газовых конфорок может

повредить прибор.

ПРЕДОСТЕРЕЖЕНИЕ: ДОСТУПНЫЕ ЧАСТИ КУХОННОЙ ВЫТЯЖКИ МОГУТ

НАГРЕВАТЬСЯ ПРИ ИСПОЛЬЗОВАНИИ C ПРИБОРАМИ ДЛЯ ПРИГОТОВЛЕНИЯ ПИЩИ .

5 УСТРОЙСТВО

6 ПОДГОТОВКА К РАБОТЕ

ПРЕДУПРЕЖДЕНИЕ: Нельзя начинать монтаж кухонной вытяжки и снимать защитную

пленку с вытяжки из нержавеющей стали, пока вы не убедитесь в ее технической исправности

путем подключения к электрической сети и проверки всех функций. Защитную пленку с вытяжек

из нержавеющей стали рекомендуется снимать после окончания монтажа .

6,1

рис. 2

6.1 Монтаж вытяжки к подвесному элементу мебели над плитой.

џ При установке вытяжки соблюдайте указания пункта 1.2 (рис. 1) .

џ В нижней панели мебельного элемента для вытяжки необходимо вырезать отверстие (рис. 5)

џ Снимите алюминиевый фильтр: предварительно откройте стеклянную откидную панель, потянув

ее вниз (по стрелке рис.3), а затем нажмите на пружинный замок на фильтре и потяните

его вниз и на себя (рис. 4) .









1 Корпус с вентилятором.

2 Переключатель режимов работы

вентилятора и освещения.

3 Алюминиевый фильтр.

4 Стеклянная откидная панель.

5 Лампы освещения.









рис. 1

min

650мм

min

750мм

электроплита

газовая плита

Мощность ламп, Вт

2х3,5

VERA 72

Ф-07

2х1,5

7,2


