ванных трубках. Переведите клавишу выключателя терморегулятора

вположение выкл «0» (7 пункт инструкции). Присоедините провода

кклеммам терморегулятора согласно схеме натыльной стороне тер-

морегулятора илиинструкции — пункт 9.

Пользуйтесь услугами только квалифицированных электриков!

Помните, неправильное подключение может привести квыходу

изстроя терморегулятора, датчика температуры пола инагрева-

тельной секции «теплый пол».

Закрепите терморегулятор

вмонтажной коробке

(10 и 11 пункт инструкции).

Терморегулятор

CLIMATIQ BT

готов кэксплуатации.

Подайте напряжение.

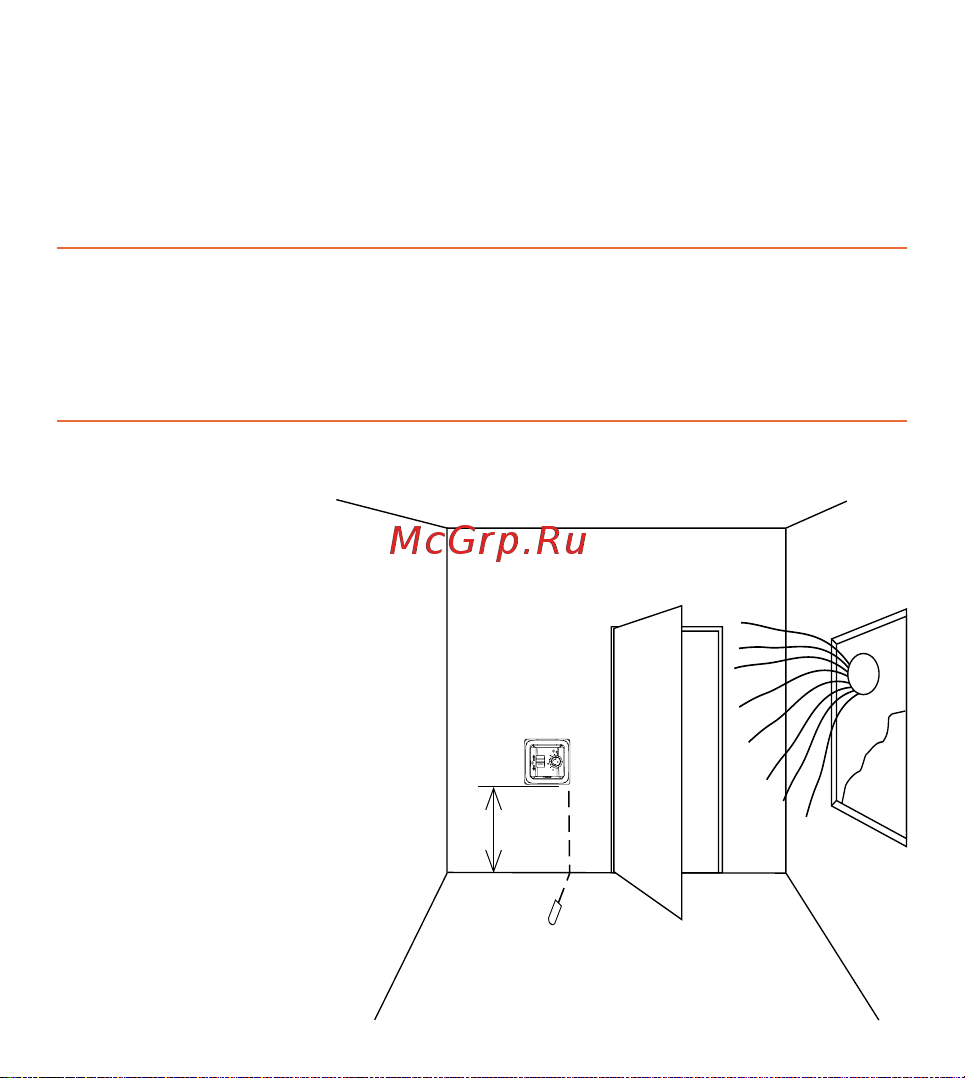

1,2 м

Датчик температуры

NTC 10К

Рис.1
