RU Руководство по эксплуатации GM441 00 000 РЭ U
6
Примечание: В графах маркировка «сопла» и «ВМП» указана маркировка, которая соответствует диаметру
отверстия сопла в мм х 100. Сменные сопла и ВМП поставляются по отдельному заказу.
Для плит, оснащённых кранами c регулируемым ВМП, настройка расхода газа производится поворотом ВМП.
Регулирование производится до обеспечения устойчивого горения на малом пламени.
8.2. ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
■ Суммарный вес продуктов, располагаемых на решётке духовки, не более, кг..............................3
■ Суммарный вес продуктов, располагаемых на противне духовки, не более, кг...............................3
■ Суммарный вес продукта, располагаемого на вертеле, не более, кг..............................................2
■ Вес посуды с продуктами, располагаемых на решетке стола по центру над каждой горелкой
не более, кг...........................................................................................................................................10
■ Диаметр посуды, устанавливаемой на решетку стола, не менее, мм.........................................120
■ Диаметр посуды, устанавливаемой на решетку стола, не более, мм.......................................240
■ Конструкция направляющих обеспечивает устойчивость, выдвинутых из духовки не менее чем
на половину, решетки, противня и поддона при их равномерном нагружении массой, не более 3 кг.
9. ПАНЕЛЬ УПРАВЛЕНИЯ

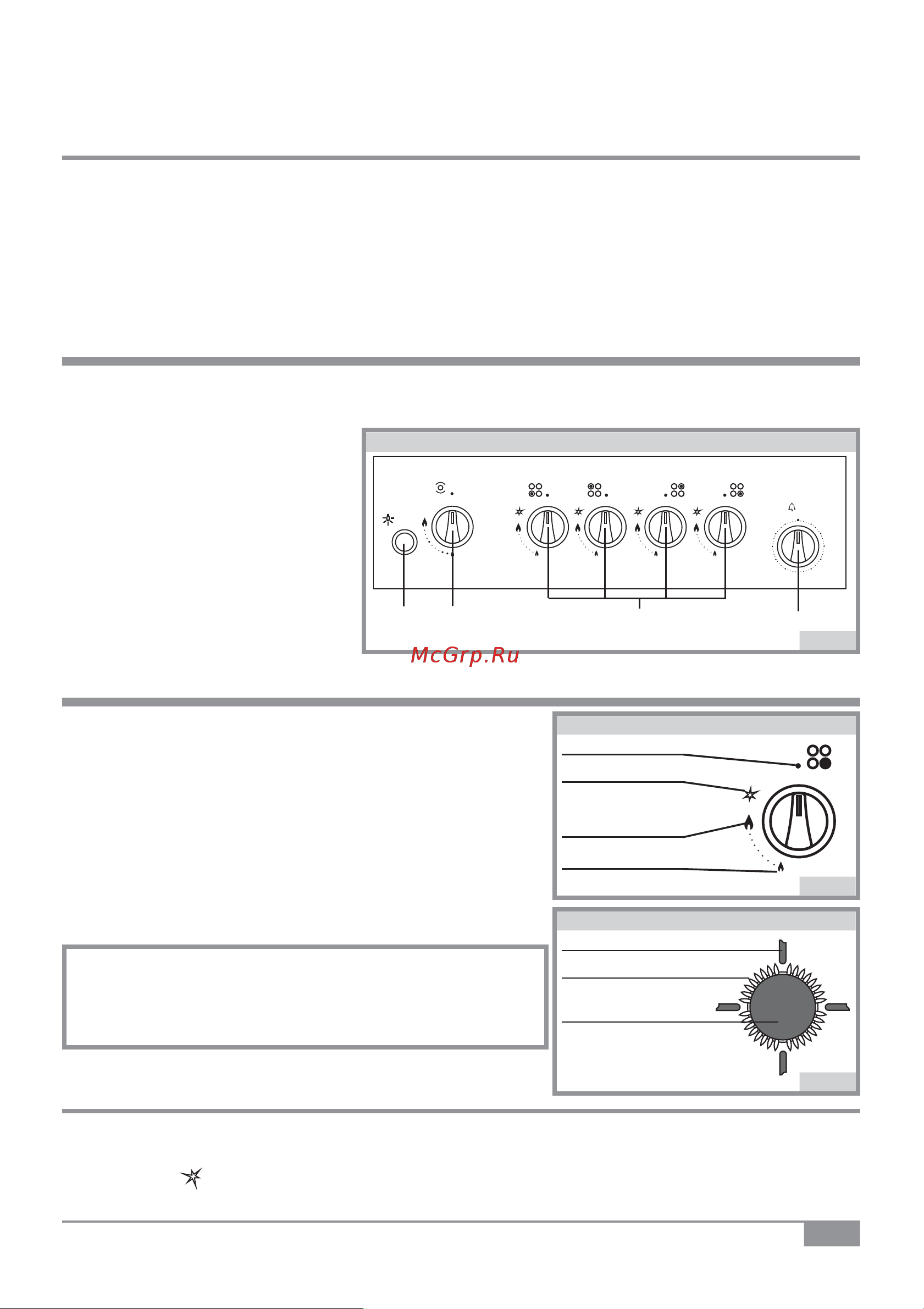

■ На рисунке панели управления (рис.7) присутствуют элементы комфортности, которые могут
присутствовать на панелях различных моделей плит. Для Вашей плиты перечень элементов
указан в таблице комфортности моделей плит на обложке настоящего руководства.
1. Кнопка включения подсветки
духовки (для моделей GM441
022, GM441 122 - кнопка
включения подсветки духовки и
электровертела).
2. Рукоятка управления
терморегулятора горелок духовки
или рукоятка управления крана
горелки духовки.
3. Рукоятка управления крана
горелки стола.
4. Рукоятка механического таймера.
10. ГОРЕЛКИ СТОЛА
■ Положение горелок на столе и символы состояния работы
горелок схематично изображено (рис.8) возле рукоятки
каждого крана на панели управления.
■ Все краны имеют ограничение в положении «малое
пламя», обеспечивающее устойчивое горение в
экономичном режиме.
■ Регулировку пламени производят плавно, поворотом
рукоятки крана от знака «большое пламя» до знака
«малое пламя».
■ Для снижения обгорания эмали на зубьях решётки
необходимо ориентировать крышку горелки повышенной
мощности (большая горелка) относительно зубьев
решетки согласно рисунку (рис.9).
ПРИМЕЧАНИЕ! Во время эксплуатации плиты
возможно выгорание эмали на кончиках зубьев
решётки стола в зоне горелок, что не является
производственным дефектом и не влияет на
работу плиты.
10.1. ЗАЖИГАНИЕ ГОРЕЛКИ СТОЛА С УСТРОЙСТВОМ
«ГАЗ-КОНТРОЛЬ»:
1. Нажать и повернуть рукоятку крана в положение «большое пламя».
2. Удерживая рукоятку крана в нажатом положении поднести огонь к горелке стола.
Для плит с электророзжигом - нажать и удерживая нажатой повернуть рукоятку крана в по-
ложение «
», дождаться появления пламени.
3. После появления пламени необходимо удерживать рукоятку крана в нажатом положении 10
4
170
290
190
10
5
0
15
20
25
30
35
40
45
50
55
3
2
1
рис. 7.
Панель управления плиты
!
рис. 8
Малое пламя
Большое пламя
Кран закрыт
Электророзжиг
Для моделей с интегриро-
ванным розжигом
Символы
рис. 9
Зубья решетки
Крышка горелки
Язычки пламени
Крышка горелки
повышенной
мощности
